4.2. Netzanschluss und Leitungsschutz

VORSICHT: Niemals bei anliegender Spannung arbeiten!
Lebensgefahr!
• Beim Anschluss des 3-Phasen-Netzes ist unbedingt die Klemmenbezeichnung zu beachten!
• Für die eingesetzten Sicherungen gelten folgende Angaben:
16 A (FUSE-10X38-16A-GR) - 10 kA/500 V (Zuordnungsart 2), 50 kA/500 V (Zuordnungsart 1)
20 A (FUSE-10X38-20A-GR) - 5 kA/400 V (Zuordnungsart 2), 50 kA/500 V (Zuordnungsart 1)
30 A (FUSE-10X38-30A-MR) - 30 kA/500 V (Zuordnungsart 1)
• Betreiben Sie die Steuerspeisespannungs- und Steuerspannungseingänge mit Stromversorgungs-
modulen gemäß DIN 19240 (max. 5 % Restwelligkeit)!
• Um bei langen Steuerleitungen die induktive bzw. kapazitive Einkopplung von Störimpulsen zu
vermeiden, empfehlen wir die Verwendung von abgeschirmten Leitungen.
Wenn Sie zwei Leiter unter einer Klemmstelle anklemmen wollen, müssen Sie Leiter mit
gleichem Leiterquerschnitt verwenden!

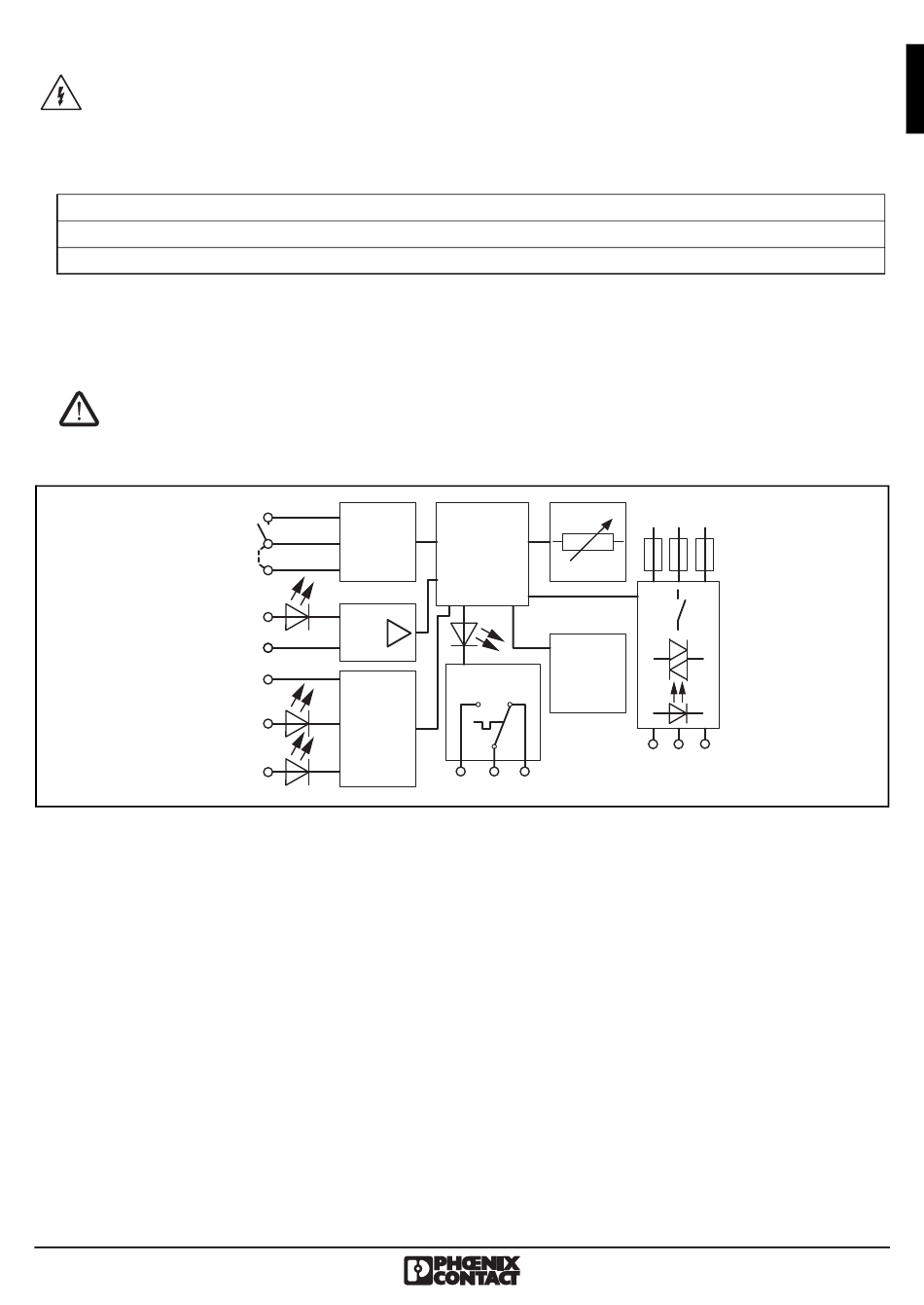

4.3. Blockschaltbild

Reset
Auto-
reset

4.4. Sicherungen austauschen

• Ziehen Sie mit einem Schraubendreher, Spitzzange o.ä. die Arretierungslasche des Gerätes nach un-
ten. Winkeln Sie die Unterkante des Gerätes etwas vom Adapter ab. Ziehen Sie das Gerät schräg nach
oben vom Adapterab.
• Entfernen Sie die Motorabgangsleitungen (Klemmenblock 3-Phasen-Ausgangsspannung).
• Öffnen Sie die Abdeckung des Sicherungsfachs.
• Entfernen Sie die Sicherungen.
Tauschen Sie alle Sicherungen auf einmal aus.
• Setzen Sie neue Sicherungen ein.
Verwenden Sie nur Sicherungen, die in der Zubehör-Tabelle für das Gerät aufgeführt sind.
• Schließen Sie die Abdeckung des Sicherungsfachs.
• Stecken Sie die Motorabgangsleitungen (Klemmenblock 3-Phasen-Ausgangsspannung) wieder an.
• Setzen Sie das Gerät auf den Adapter.
MAN
RES
Reset2
AUT
U
24
s
T
VDC
T
E
R
24VDC
L
Logic
µP
Reset
& Error
97 96 95
L1 L2 L3
2/T1 6/T3
4/T2
Abb.3
