4.2. Conexión de red y protección de línea
ATENCIÓN: ¡No trabaje nunca estando la tensión aplicada!
¡Peligro de muerte!
• ¡Para conectar la red trifásica debe tenerse siempre en cuenta la denominación de bornes!
• Para los fusibles empleados son válidos los siguientes datos:
16 A (FUSE-10X38-16A-GR) - 10 kA/500 V (tipo de calificación 2), 50 kA/500 V (tipo de calificación 1)
20 A (FUSE-10X38-20A-GR) - 5 kA/400 V (tipo de calificación 2), 50 kA/500 V (tipo de calificación 1)
30 A (FUSE-10X38-30A-MR) - 30 kA/500 V (tipo de calificación 1)
• ¡Alimente las entradas de tensión de alimentación y de tensión de mando con módulos de fuente de
alimentación según DIN 19240 (rizado residual máx. 5%)!
• Para evitar acoplamientos inductivos o capacitivos de impulsos parásitos en líneas de mando de gran
longitud, se recomienda utilizar cables apantallados.
¡Si quiere conectar dos conductores en un mismo punto de embornaje, debe usar con-
ductores con idéntica sección!

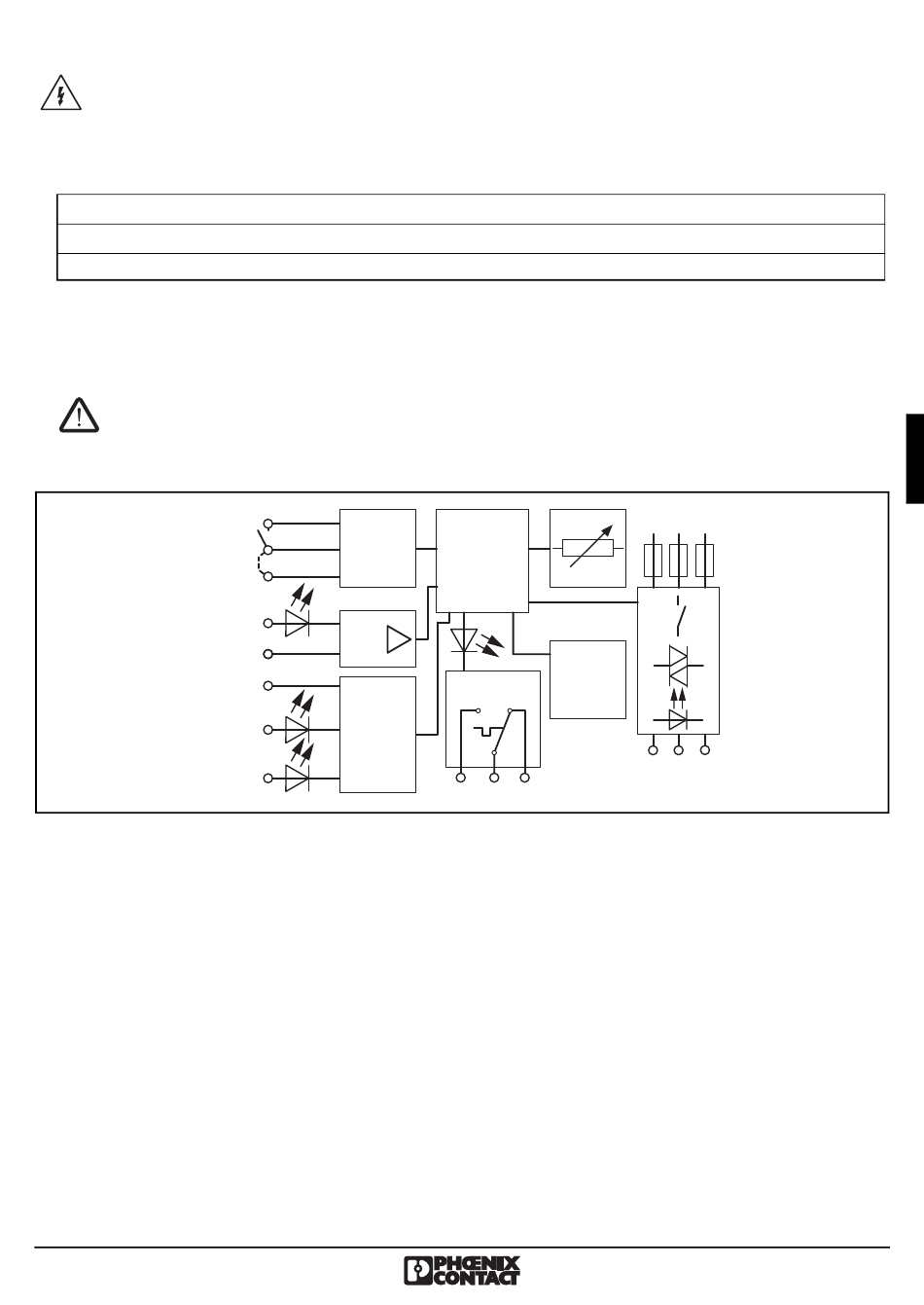

4.3. Diagrama de bloques

Reset
Auto-
reset
4.4. Sustitución de los fusibles
• Con un destornillador, alicates de punta o herramienta similar, tire de la lengüeta de bloqueo del equipo
hacia abajo. Doble el borde inferior del equipo, separándolo un poco del adaptador. Extraiga el equipo
del adaptador tirando en diagonal hacia arriba.
• Retire los cables de salida del motor (bloque de bornes de tensión trifásica de salida).
• Abra la tapa del compartimento de seguridad.
• Retire los fusibles.
Sustituya todos los fusibles a la vez.
• Instale los nuevos fusibles.
Emplee sólo fusibles incluidos en la tabla de accesorios para el equipo.
• Cierre la tapa del compartimento de seguridad.
• Vuelva a conectar los cables de salida del motor (bloque de bornes de tensión trifásica de salida).
• Coloque el equipo sobre el adaptador.
MAN
RES
Reset2
AUT
U
24
s
T
VDC
T
E
R
24VDC
L
Logic
µP
Reset
& Error
97 96 95
L1 L2 L3
6/T3
2/T1
4/T2
Fig. 3
