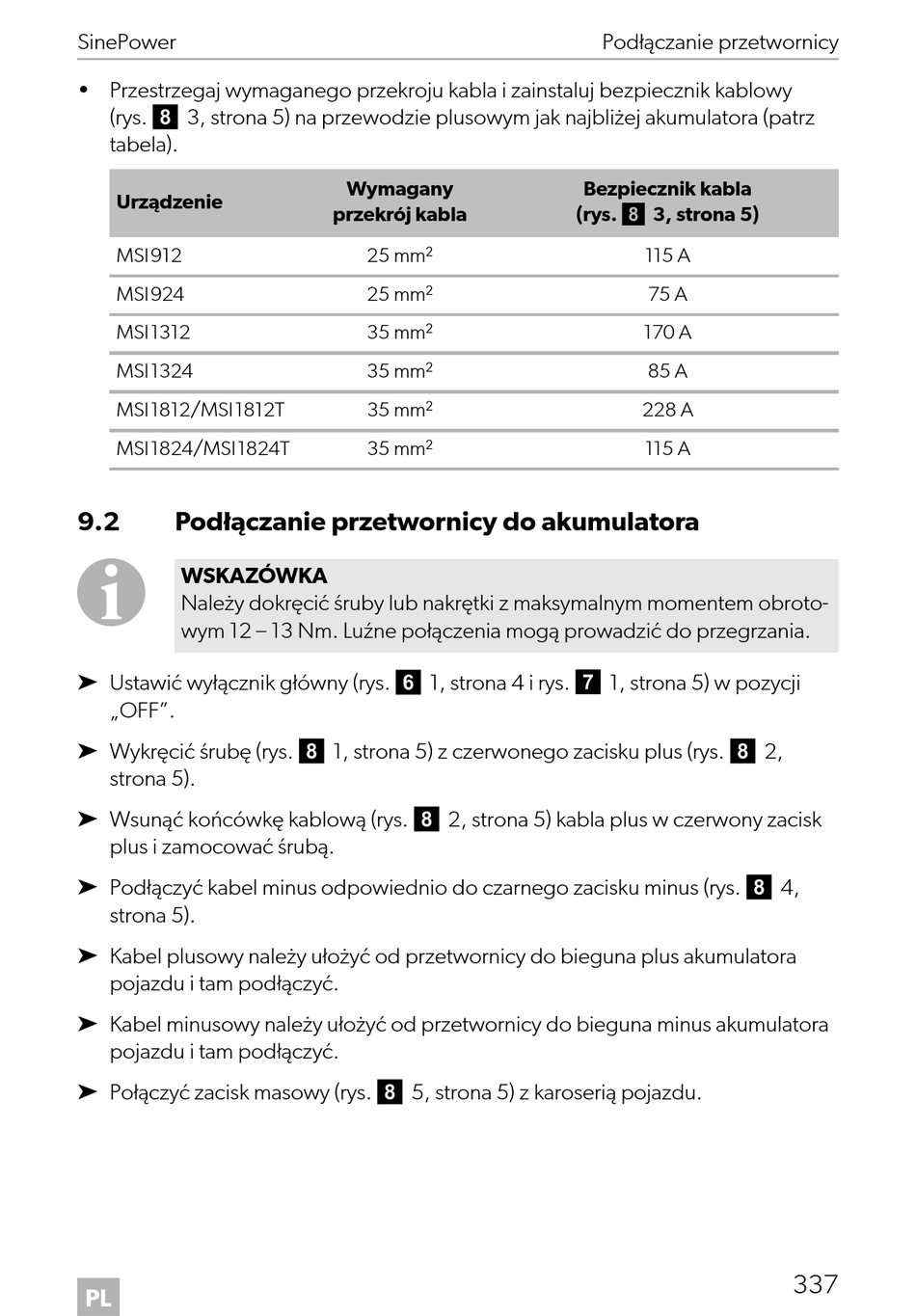

SinePower
• Przestrzegaj wymaganego przekroju kabla i zainstaluj bezpiecznik kablowy
(rys. 8 3, strona 5) na przewodzie plusowym jak najbliżej akumulatora (patrz
tabela).
Urządzenie
MSI912
MSI924
MSI1312
MSI1324
MSI1812/MSI1812T
MSI1824/MSI1824T
9.2 Podłączanie przetwornicy do akumulatora
I
WSKAZÓWKA
Należy dokręcić śruby lub nakrętki z maksymalnym momentem obroto-
wym 12 – 13 Nm. Luźne połączenia mogą prowadzić do przegrzania.
➤ Ustawić wyłącznik główny (rys. 6 1, strona 4 i rys. 7 1, strona 5) w pozycji
„OFF".
➤ Wykręcić śrubę (rys. 8 1, strona 5) z czerwonego zacisku plus (rys. 8 2,
strona 5).
➤ Wsunąć końcówkę kablową (rys. 8 2, strona 5) kabla plus w czerwony zacisk
plus i zamocować śrubą.
➤ Podłączyć kabel minus odpowiednio do czarnego zacisku minus (rys. 8 4,
strona 5).
➤ Kabel plusowy należy ułożyć od przetwornicy do bieguna plus akumulatora
pojazdu i tam podłączyć.
➤ Kabel minusowy należy ułożyć od przetwornicy do bieguna minus akumulatora
pojazdu i tam podłączyć.
➤ Połączyć zacisk masowy (rys. 8 5, strona 5) z karoserią pojazdu.
PL
Wymagany
przekrój kabla
25 mm²
25 mm²
35 mm²
35 mm²
35 mm²
35 mm²
Podłączanie przetwornicy
Bezpiecznik kabla
(rys. 8 3, strona 5)
115 A
75 A
170 A
85 A
228 A
115 A
