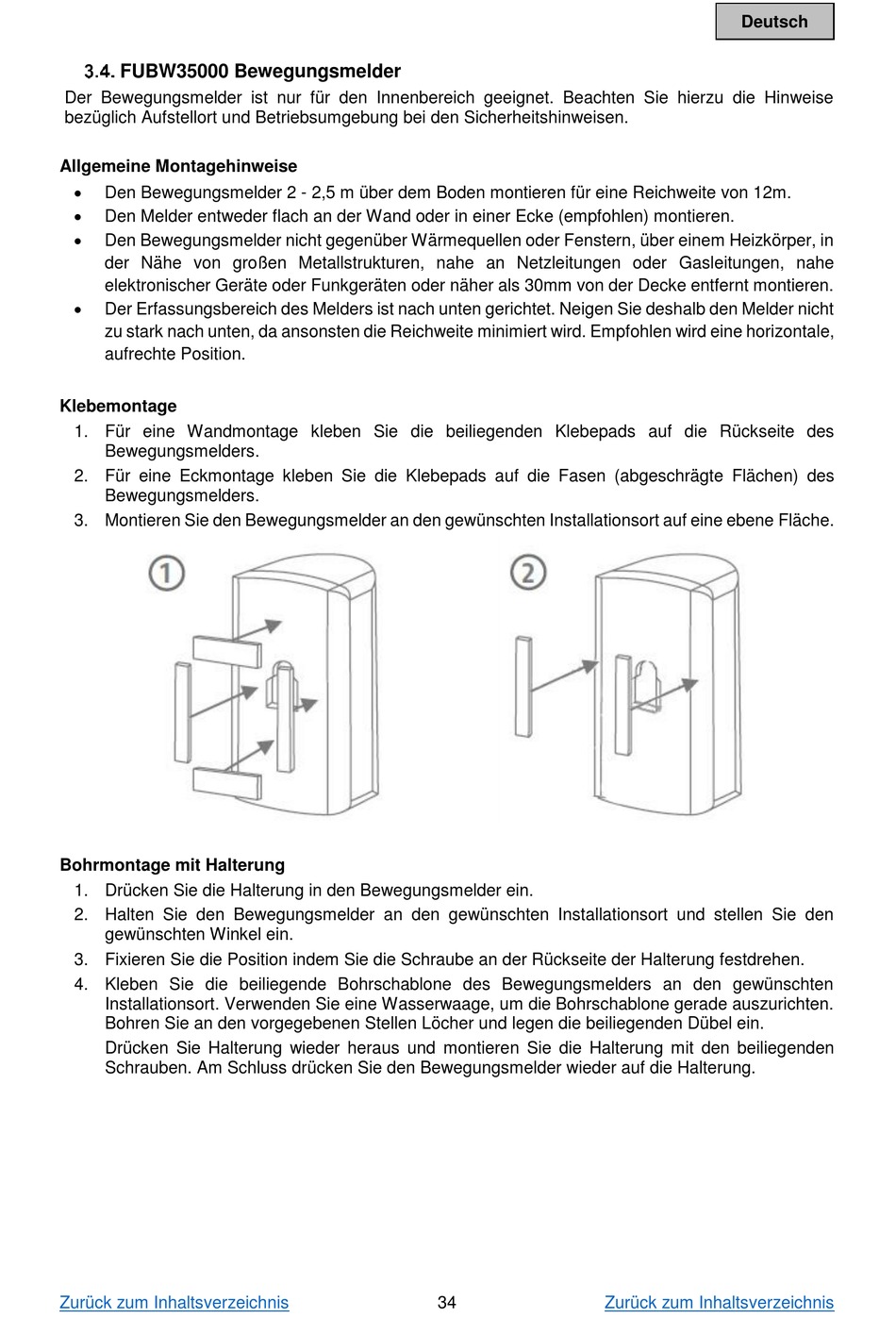

FUBW35000 Bewegungsmelder

Der Bewegungsmelder ist nur für den Innenbereich geeignet. Beachten Sie hierzu die Hinweise
bezüglich Aufstellort und Betriebsumgebung bei den Sicherheitshinweisen.
Allgemeine Montagehinweise

Den Bewegungsmelder 2 - 2,5 m über dem Boden montieren für eine Reichweite von 12m.

Den Melder entweder flach an der Wand oder in einer Ecke (empfohlen) montieren.

Den Bewegungsmelder nicht gegenüber Wärmequellen oder Fenstern, über einem Heizkörper, in
der Nähe von großen Metallstrukturen, nahe an Netzleitungen oder Gasleitungen, nahe
elektronischer Geräte oder Funkgeräten oder näher als 30mm von der Decke entfernt montieren.

Der Erfassungsbereich des Melders ist nach unten gerichtet. Neigen Sie deshalb den Melder nicht
zu stark nach unten, da ansonsten die Reichweite minimiert wird. Empfohlen wird eine horizontale,
aufrechte Position.
Klebemontage
1. Für eine Wandmontage kleben Sie die beiliegenden Klebepads auf die Rückseite des
Bewegungsmelders.
2. Für eine Eckmontage kleben Sie die Klebepads auf die Fasen (abgeschrägte Flächen) des
Bewegungsmelders.
3. Montieren Sie den Bewegungsmelder an den gewünschten Installationsort auf eine ebene Fläche.
Bohrmontage mit Halterung
1. Drücken Sie die Halterung in den Bewegungsmelder ein.
2. Halten Sie den Bewegungsmelder an den gewünschten Installationsort und stellen Sie den
gewünschten Winkel ein.
3. Fixieren Sie die Position indem Sie die Schraube an der Rückseite der Halterung festdrehen.
4. Kleben Sie die beiliegende Bohrschablone des Bewegungsmelders an den gewünschten
Installationsort. Verwenden Sie eine Wasserwaage, um die Bohrschablone gerade auszurichten.
Bohren Sie an den vorgegebenen Stellen Löcher und legen die beiliegenden Dübel ein.
Drücken Sie Halterung wieder heraus und montieren Sie die Halterung mit den beiliegenden
Schrauben. Am Schluss drücken Sie den Bewegungsmelder wieder auf die Halterung.
