Abus Secvest Installationsanleitung

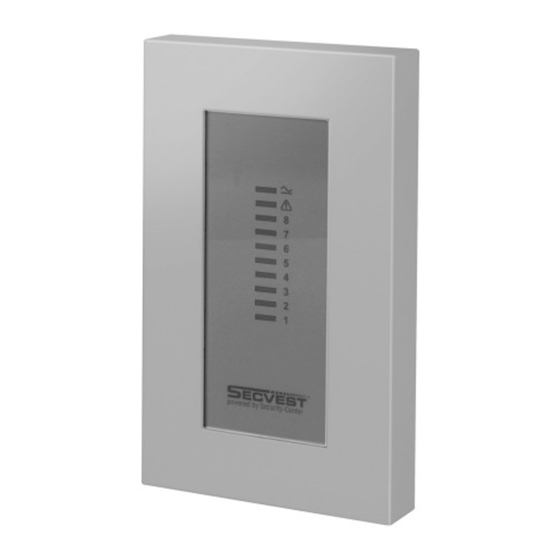

Funkuniversalmodul
Vorschau ausblenden Andere Handbücher für Secvest:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
INSTALLATIONSANLEITUNG
Funkuniversalmodul
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf! Eine Auflistung aller
Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der
Inv.497249
entsprechenden Seitenzahlen auf Seite 3.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus Secvest

Inhaltszusammenfassung für Abus Secvest

  • Seite 1 INSTALLATIONSANLEITUNG Funkuniversalmodul Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung aller Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der Inv.497249 entsprechenden Seitenzahlen auf Seite 3.

  • Seite 2: Einführung

    0. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf des Universalmoduls für Ihre Funkalarmanlage. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

  • Seite 3: Inhaltsverzeichnis

    2. Inhalt 0. Einführung.............................2 1. Bestimmungsgemäße Verwendung......................2 2. Inhalt..............................3 3. Sicherheitshinweise ..........................3 4. Übersicht über die Anzeigen am Universalmodul ..................4 5. Funktionsübersicht..........................5 5.1.Funkrepeater..........................5 5.2. Funkausgangsmodul........................5 5.3.Funksender/empfänger .........................5 5.4.Funksirenenmodul ........................6 5.5.Funksirenensender/empfänger .......................6 5.6.Funkempfangsmodul........................6 6.Anschlüsse am Universalmodul .........................7 6.1.Gehäuseinnenseite........................7 6.2.Platine............................8 7.Bedeutung der Tasten, Dipschalter und Steckbrückenanschlüsse..............9 7.1.Tasten ............................9 7.2.

  • Seite 4: Übersicht Über Die Anzeigen Am Universalmodul

    4. Übersicht über die Anzeigen am Universalmodul Die LEDs des Universalmoduls leuchten ereignisabhängig. Die Grafik gibt eine Übersicht über die angezeigten Ereignisse. Die LEDs bedeuten: LED leuchtet: Spannung 12VDC vorhanden LED blinkt: Spannung 12VDC ausgefallen Batterieversorgung vorhanden LED leuchtet: Es liegt eine Störung an den eingelernten Meldern vor.

  • Seite 5: Funktionsübersicht

    5. Funktionsübersicht 5.1.Funkrepeater Wird das Universalmodul als Funkrepeater verwendet, so dient es dazu, die Signale von bis zu acht Funkmeldern weiterzuleiten. Es wird im Idealfall auf halber Strecke zwischen Sender und Empfänger installiert und kann so die Funkreichweite zwischen Sender und Empfänger nahezu verdoppeln.

  • Seite 6: Funksirenenmodul

    5.4.Funksirenenmodul Wird das Universalmodul als Funksirenenmodul verwendet, so dient es der Ansteuerung eines externen Signalgebers. Diese Funktion wird nur unterstützt, wenn das Universalmodul mit der Funkalarmanlage kombiniert wurde. Der Signalgeber wird mit einem 6-poligen Kabel an das Universalmodul angeschlossen (im Lieferumfang des Signalgebers).

  • Seite 7: Anschlüsse Am Universalmodul

    6.Anschlüsse am Universalmodul 6.1.Gehäuseinnenseite 1. Obere Platinenhalterung 2. Untere Platinenhalterungen 3. Oberes Befestigungsloch 4. Öffnung für Kabeleinführung 5. Kunststoffschiene zur Zugentlastung 6. Seitliche Kabeleinführungen 7. Eckseitige Kabeleinführung 8. Akkuhalterung 9. Untere Befestigungslöcher 10. Zugentlastungsvorrichtungen...

  • Seite 8: Platine

    6.2.Platine 1. DIP Schalter 9. Fit Disable Steckbrückenanschluss 2. Piezosignalgeber 10. Steckbrückenanschlüsse für Ausgangskonfiguration 3. IR LED Empfänger 11. Sabotagekontakt 4. Akkuanschluß 12. ESC/DEL Taste 5. Kick Start Steckbrückenanschluß 13. SET Taste 6. Spannungsanschluß und Zoneneingänge 14. SELECT Taste 7. RJ45 Stecker für externe Sirene 15.

  • Seite 9: Bedeutung Der Tasten, Dipschalter Und Steckbrückenanschlüsse

    7.Bedeutung der Tasten, Dipschalter und Steckbrückenanschlüsse 7.1.Tasten Die Tasten werden zur Programmierung und zur Navigation innerhalb des Programmiermenüs benötigt. Die Bedeutung im Einzelnen: SELECT: Drücken Sie diese Taste, um die Programmierung zu starten oder während der Programmierung, um eine andere Funktion zu wählen. SET: Drücken Sie diese Taste während der Programmierung, um eine gewählte Funktion zu bestätigen.

  • Seite 10: Steckbrückenanschlüsse

    7.3.Steckbrückenanschlüsse Die Steckbrückenanschlüsse dienen für drei Funktionen. Die Bedeutung der Anschlüsse im Einzelnen: Kick Start: Dieser Anschluss befindet sich neben dem Anschluss des Batteriesteckers. Sie müssen die Steckbrücke stecken, oder den Anschluss mittels Schraubendrehers kurzschließen, wenn das Universalmodul nur über den Akku (zum Beispiel zur Programmierung) betrieben werden soll.

  • Seite 11: Installation Des Universalmoduls

    8. Installation des Universalmoduls 8.1. Montage Gehen Sie bei der Montage des Universalmoduls wie folgt vor: Bestimmen Sie den bestmöglichen Installationsort. Er sollt so gewählt sein, dass eine ausreichend gute Funkkommunikation zwischen den Komponenten gewährleistet ist. Nutzen Sie zur Bestimmung des Installationsortes am besten die Funktestbox oder die Testfunktion des Universalmoduls.

  • Seite 12: Verdrahtung Der Eingänge

    8.2. Verdrahtung der Eingänge Die nebenstehende Grafik zeigt den Anschluss des Universalmoduls mit dem 12V DC Netzteil. Die nebenstehende Grafik zeigt den Anschluss von externen Alarm- kontakten an das Universalmodul. (für Funktion 3 und 5) Die nebenstehende Grafik zeigt den Anschluss von externen Alarm- kontakten mit Endwiderstand an das Universalmodul (für Funktion 3 und 5)

  • Seite 13: Programmierung

    9. Programmierung Bei der Programmierung gehen Sie Schrittweise vor. Zunächst wird das Universalmodul über Akku oder über das 12V Netzteil mit Spannung versorgt. Anschließend wird die Funktion des Universalmoduls programmiert und zuletzt werden die Melder in das Universalmodul eingelernt, bzw. dieses an der Funkalarmanlage eingelernt. Bei bestimmten Funktionen ist es nun notwendig, die individuellen Einstellungen über die Programmierung an der Funkalarmanlage durchzuführen.
  • Seite 14 FUNKTION 1 – FUNKREPEATER Gehen Sie bei der Verwendung des Universalmoduls als Funkrepeater wie folgt vor: Zunächst programmieren Sie das Universalmodul als Funkrepeater. Anschließend lernen Sie die Funkmelder in das Universalmodul und den Empfänger (Funkzentrale, Funkerweiterung ein. Zuletzt können Sie optional noch das Universalmodul noch in die Funkzentrale einlernen.
  • Seite 15 FUNKTION 2 – FUNKAUSGANGSMODUL (nur in Kombination mit SECVEST 868) Gehen Sie bei der Verwendung des Universalmoduls als Funkausgangsmodul wie folgt vor: Im Hauptmenü des Programmiermodus wählen Sie den Punkt 7 (LED 7 leuchtet) Funktion auswählen. Bestätigen Sie diesen Punkt mit der Taste SET.
  • Seite 16 FUNKTION 3 – FUNKSENDER/EMPFÄNGER (nur in Kombination mit SECVEST 868) Diese Funktion arbeitet wie die zuvor beschriebene Funktion 2 – Funkausgangsmodul, jedoch sind zusätzlich noch die beiden Eingänge am Universalmodul aktiv. Gehen Sie bei der Verwendung des Universalmoduls als Funksender/empfänger wie folgt vor: Im Hauptmenü...
  • Seite 17 FUNKTION 4 – FUNKSIRENENMODUL Gehen Sie bei der Verwendung des Universalmoduls als Funksirenenmodul wie folgt vor: Im Hauptmenü des Programmiermodus wählen Sie den Punkt 7 (LED 7 leuchtet) Funktion auswählen. Bestätigen Sie diesen Punkt mit der Taste SET. Im Untermenü von Funktion wählen Sie die Funktion 4 mit der Taste SELECT. LED 4 leuchtet.
  • Seite 18 FUNKTION 5– FUNKSIRENENSENDER/EMPFÄNGER Gehen Sie bei der Verwendung der Universalmodule als Funksirenensender/empfänger wie folgt vor: Programmieren Sie zunächst das Universalmodul, welches mit einer Sirene verbunden ist als Funksirenenmodul (Funktion 4, siehe vorherige Seite). Hinweis: Anstelle des Einlernens des Universalmoduls in die Funkalarmanlage, erfolgt hier das Einlernen in das zweite Universalmodul.
  • Seite 19 FUNKTION 6 FUNKEMPFANGSMODUL Gehen Sie bei der Verwendung des Universalmoduls als Funkempfangsmodul wie folgt vor: Wählen Sie die Schalterstellung für die Dipschalter 2, 3 und 4 (s. Seite 7). Im Hauptmenü des Programmiermodus wählen Sie den Punkt 7 (LED 7 leuchtet) Funktion auswählen.
  • Seite 20 Anschlußbeispiel des Universalmoduls an eine verdrahteten Alarmanlage, z.B.: Terxon S Beachten Sie bitte, dass die Steckbrücken alle gezogen sind und die Ausgänge als Relais (NC) arbeiten (Relaisausgänge (NC/NO) invertieren s. Seite 26). Im gezeigten Beispiel sind die Dipschalter 2, 3 und 4 des Universalmoduls auf ON (An). Funk- und Batteriestörung, sowie Supervisionsausfall aktivieren den Ausgang 4 des UVM.

  • Seite 21: Anschluss Einer Konventionelle Sirene

    9.4.Anschluss einer konventionelle Sirene Sofern Sie das Universalmodul in der Funktion 4, Funksirenenmodul betreiben und eine konventionelle (nicht eigenversorgte) Sirene betreiben wollen, müssen Sie das Universalmodul mit der Sirene wie folgt verdrahten: Bitte beachten Sie, dass die maximale Kontaktbelastbarkeit je Relais 500mA nicht übersteigen darf.

  • Seite 22: Einlernen Von Funkmeldern

    10. Einlernen von Funkmeldern Hinweis: Um die Funkalarmzentrale Secvest 868 in das Universalmodul einzulernen muß der Dipschalter 1 auf ON (An) gesetzt werden. Damit Sie Funkmelder in das Universalmodul einlernen können, muß sich das Universalmodul im Funktionsmodus 1 oder 6 befinden.

  • Seite 23: Löschen Von Funkmeldern

    11. Löschen von Funkmeldern Funkmelder können einzeln aus dem Universalmodul gelöscht werden. Gehen Sie beim Löschen der Funkmelder vom Universalmodul wie folgt vor: Im Hauptmenü des Programmiermodus wählen Sie den Punkt 2 (LED 2 leuchtet). Bestätigen Sie diesen Punkt mit der Taste SET. Die LEDs zeigen den Zustand der eingelernten Funkmelder an.

  • Seite 24: Sonderfunktion Der Melderkanäle (Nur Funktionsmodus 6)

    12. Sonderfunktion der Melderkanäle (nur Funktionsmodus 6) Diese Funktion hat nur Einfluß auf die Funktion von eingelernten Fernbedienungen im Funktionsmodus 6. In allen anderen Funktionsmodi wird die hier vorgenommene Einstellung nicht beachtet. Die Einstellung beeinflußt die Melderkanäle in Ihrer Ansteuerfunktion für die Ihnen zugeordneten Relaisausgänge als Dauerkontakt oder Impulskontakt.

  • Seite 25: Signalstärkemessung

    13. Signalstärkemessung Das Universalmodul ist in der Lage die Signalstärke der eingelernten Funkmelder zu messen und über LEDs anzuzeigen. Zum Messen der Signalstärke eingelernter Funkmelder gehen Sie wie folgt vor: Im Hauptmenü des Programmiermenüs wählen Sie den Punkt 4 (LED 4 leuchtet).

  • Seite 26: Invertieren Der Relaisausgänge (Nur Funktionsmodus 2,3 Und 6)

    14. Invertieren der Relaisausgänge (nur Funktionsmodus 2,3 und 6) Sie können die Relaisausgänge auch einzeln umprogrammieren, so dass diese anstatt NC als NO arbeiten. Das Umprogrammieren der Relaisausgänge hat nur Einfluß auf alle Funktionsmodi. Zum Umprogrammieren der Relaisausgänge, gehen Sie wie folgt vor: Im Hauptmenü...

  • Seite 27: Werkseinstellung

    15. Werkseinstellung Um alle Einstellungen im Universalmodul und alle Melder zu löschen, gehen Sie wie folgt vor: Im Hauptmenü des Programmiermenüs wählen Sie den Punkt 8 (LED 8 leuchtet). Bestätigen Sie diesen Punkt mit der Taste SET. Alle LEDs blinken. Drücken Sie die Taste ESC/DEL und halten Sie diese gedrückt, bis das Universalmodul einen Doppelton zur Bestätigung abgibt und die LED 8 leuchtet.

  • Seite 28: Technische Daten

    4 x Transistorrelais (NO/NC) max. Schaltleistung 500mA 1 x RJ11 zu Ansteuerung der Sirene Eingänge: Abmessungen: 208 x 122 x 42mm (HxBxT) Gewicht: 330g (ohne Akku) Kompatibilität: • Secvest 868 • Terxon M • Terxon S • Funkrauchmelder • Funkbewegungsmelder •...

  • Seite 29: Notizen

    17. Notizen 18. Programmierung des UVM Die untenstehende Tabelle wie im Beispiel gezeigt ausfüllen und dem Universalmodul beilegen. Beispiel: USM Modus Melder Kanal 1 RM Eingang Funkempfänger Eingang 1 Nicht belegt Melder Kanal 2 RM Flur Eingang 2 Nicht belegt Melder Kanal 3 RM Kinder1 Ausgang 1...
