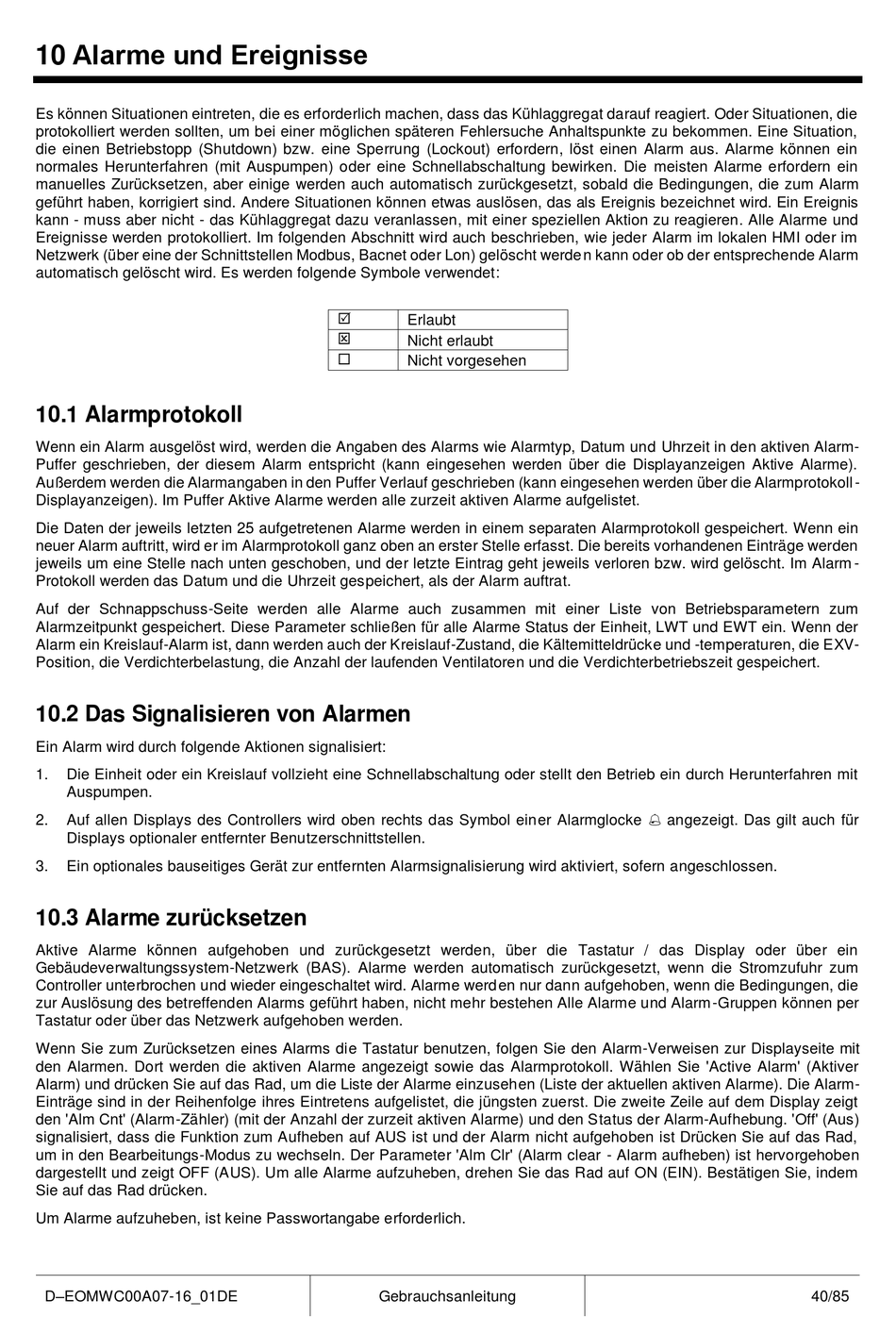

10 Alarme und Ereignisse
Es können Situationen eintreten, die es erforderlich machen, dass das Kühlaggregat darauf reagiert. Oder Situationen, die
protokolliert werden sollten, um bei einer möglichen späteren Fehlersuche Anhaltspunkte zu bekommen. Eine Situation,
die einen Betriebstopp (Shutdown) bzw. eine Sperrung (Lockout) erfordern, löst einen Alarm aus. Alarme können ein
normales Herunterfahren (mit Auspumpen) oder eine Schnellabschaltung bewirken. Die meisten Alarme erfordern ein
manuelles Zurücksetzen, aber einige werden auch automatisch zurückgesetzt, sobald die Bedingungen, die zum Alarm
geführt haben, korrigiert sind. Andere Situationen können etwas auslösen, das als Ereignis bezeichnet wird. Ein Ereignis
kann - muss aber nicht - das Kühlaggregat dazu veranlassen, mit einer speziellen Aktion zu reagieren. Alle Alarme und
Ereignisse werden protokolliert. Im folgenden Abschnitt wird auch beschrieben, wie jeder Alarm im lokalen HMI oder im
Netzwerk (über eine der Schnittstellen Modbus, Bacnet oder Lon) gelöscht werde n kann oder ob der entsprechende Alarm
automatisch gelöscht wird. Es werden folgende Symbole verwendet:
10.1 Alarmprotokoll
Wenn ein Alarm ausgelöst wird, werden die Angaben des Alarms wie Alarmtyp, Datum und Uhrzeit in den aktiven Alarm-
Puffer geschrieben, der diesem Alarm entspricht (kann eingesehen werden über die Displayanzeigen Aktive Alarme).
Außerdem werden die Alarmangaben in den Puffer Verlauf geschrieben (kann eingesehen werden über die Alarmprotokoll -
Displayanzeigen). Im Puffer Aktive Alarme werden alle zurzeit aktiven Alarme aufgelistet.
Die Daten der jeweils letzten 25 aufgetretenen Alarme werden in einem separaten Alarmprotokoll gespeichert. Wenn ein
neuer Alarm auftritt, wird er im Alarmprotokoll ganz oben an erster Stelle erfasst. Die bereits vorhandenen Einträge werden
jeweils um eine Stelle nach unten geschoben, und der letzte Eintrag geht jeweils verloren bzw. wird gelöscht. Im Alarm -
Protokoll werden das Datum und die Uhrzeit gespeichert, als der Alarm auftrat.
Auf der Schnappschuss-Seite werden alle Alarme auch zusammen mit einer Liste von Betriebsparametern zum
Alarmzeitpunkt gespeichert. Diese Parameter schließen für alle Alarme Status der Einheit, LWT und EWT ein. Wenn der
Alarm ein Kreislauf-Alarm ist, dann werden auch der Kreislauf-Zustand, die Kältemitteldrücke und -temperaturen, die EXV-
Position, die Verdichterbelastung, die Anzahl der laufenden Ventilatoren und die Verdichterbetriebszeit gespeichert.
10.2 Das Signalisieren von Alarmen
Ein Alarm wird durch folgende Aktionen signalisiert:
1.
Die Einheit oder ein Kreislauf vollzieht eine Schnellabschaltung oder stellt den Betrieb ein durch Herunterfahren mit
Auspumpen.
Auf allen Displays des Controllers wird oben rechts das Symbol einer Alarmglocke angezeigt. Das gilt auch für
2.
Displays optionaler entfernter Benutzerschnittstellen.
3.
Ein optionales bauseitiges Gerät zur entfernten Alarmsignalisierung wird aktiviert, sofern angeschlossen.
10.3 Alarme zurücksetzen
Aktive Alarme können aufgehoben und zurückgesetzt werden, über die Tastatur / das Display oder über ein
Gebäudeverwaltungssystem-Netzwerk (BAS). Alarme werden automatisch zurückgesetzt, wenn die Stromzufuhr zum
Controller unterbrochen und wieder eingeschaltet wird. Alarme werd en nur dann aufgehoben, wenn die Bedingungen, die
zur Auslösung des betreffenden Alarms geführt haben, nicht mehr bestehen Alle Alarme und Alarm -Gruppen können per
Tastatur oder über das Netzwerk aufgehoben werden.
Wenn Sie zum Zurücksetzen eines Alarms die Tastatur benutzen, folgen Sie den Alarm-Verweisen zur Displayseite mit
den Alarmen. Dort werden die aktiven Alarme angezeigt sowie das Alarmprotokoll. Wählen Sie 'Active Alarm' (Aktiver
Alarm) und drücken Sie auf das Rad, um die Liste der Alarme einzusehen (Liste der aktuellen aktiven Alarme). Die Alarm-
Einträge sind in der Reihenfolge ihres Eintretens aufgelistet, die jüngsten zuerst. Die zweite Zeile auf dem Display zeigt
den 'Alm Cnt' (Alarm-Zähler) (mit der Anzahl der zurzeit aktiven Alarme) und den Status der Alarm-Aufhebung. 'Off' (Aus)
signalisiert, dass die Funktion zum Aufheben auf AUS ist und der Alarm nicht aufgehoben ist Drücken Sie auf das Rad,
um in den Bearbeitungs-Modus zu wechseln. Der Parameter 'Alm Clr' (Alarm clear - Alarm aufheben) ist hervorgehoben
dargestellt und zeigt OFF (AUS). Um alle Alarme aufzuheben, drehen Sie das Rad auf ON (EIN). Bestätigen Sie, indem
Sie auf das Rad drücken.
Um Alarme aufzuheben, ist keine Passwortangabe erforderlich.
D–EOMWC00A07-16_01DE
Erlaubt
Nicht erlaubt
Nicht vorgesehen
Gebrauchsanleitung
40/85
