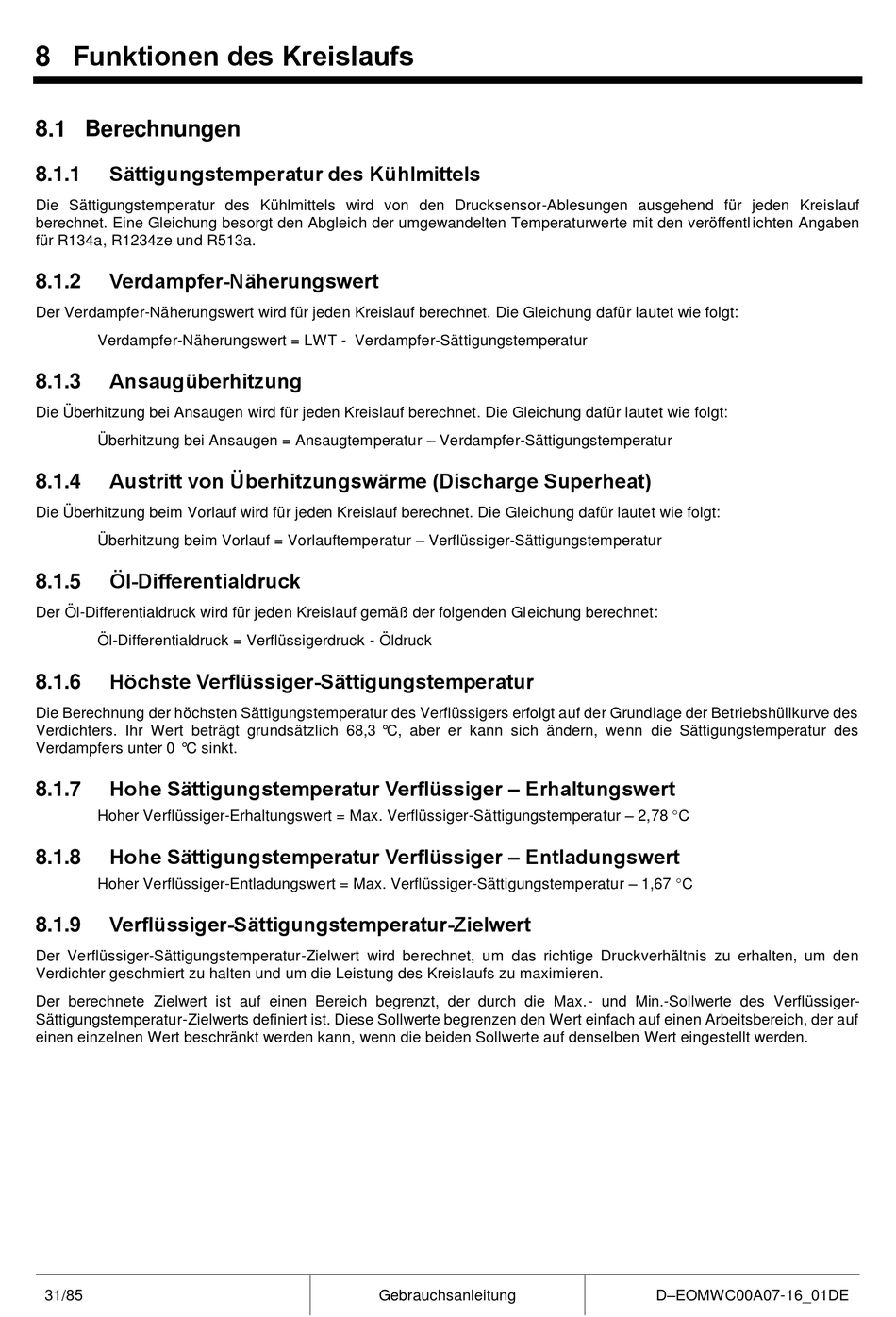

8 Funktionen des Kreislaufs

8.1 Berechnungen

Sättigungstemperatur des Kühlmittels
8.1.1
Die Sättigungstemperatur des Kühlmittels wird von den Drucksensor-Ablesungen ausgehend für jeden Kreislauf
berechnet. Eine Gleichung besorgt den Abgleich der umgewandelten Temperaturwerte mit den veröffentl ichten Angaben
für R134a, R1234ze und R513a.
Verdampfer-Näherungswert
8.1.2
Der Verdampfer-Näherungswert wird für jeden Kreislauf berechnet. Die Gleichung dafür lautet wie folgt:
Verdampfer-Näherungswert = LWT - Verdampfer-Sättigungstemperatur
Ansaugüberhitzung
8.1.3
Die Überhitzung bei Ansaugen wird für jeden Kreislauf berechnet. Die Gleichung dafür lautet wie folgt:
Überhitzung bei Ansaugen = Ansaugtemperatur – Verdampfer-Sättigungstemperatur
Austritt von Überhitzungswärme (Discharge Superheat)
8.1.4
Die Überhitzung beim Vorlauf wird für jeden Kreislauf berechnet. Die Gleichung dafür lautet wie folgt:
Überhitzung beim Vorlauf = Vorlauftemperatur – Verflüssiger-Sättigungstemperatur
Öl-Differentialdruck
8.1.5
Der Öl-Differentialdruck wird für jeden Kreislauf gemäß der folgenden Gleichung berechnet:
Öl-Differentialdruck = Verflüssigerdruck - Öldruck
Höchste Verflüssiger-Sättigungstemperatur
8.1.6
Die Berechnung der höchsten Sättigungstemperatur des Verflüssigers erfolgt auf der Grundlage der Betriebshüllkurve des
Verdichters. Ihr Wert beträgt grundsätzlich 68,3 °C, aber er kann sich ändern, wenn die Sättigungstemperatur des
Verdampfers unter 0 °C sinkt.
Hohe Sättigungstemperatur Verflüssiger – Erhaltungswert
8.1.7
Hoher Verflüssiger-Erhaltungswert = Max. Verflüssiger-Sättigungstemperatur – 2,78 C
Hohe Sättigungstemperatur Verflüssiger – Entladungswert
8.1.8
Hoher Verflüssiger-Entladungswert = Max. Verflüssiger-Sättigungstemperatur – 1,67 C
Verflüssiger-Sättigungstemperatur-Zielwert
8.1.9
Der Verflüssiger-Sättigungstemperatur-Zielwert wird berechnet, um das richtige Druckverhältnis zu erhalten, um den
Verdichter geschmiert zu halten und um die Leistung des Kreislaufs zu maximieren.
Der berechnete Zielwert ist auf einen Bereich begrenzt, der durch die Max.- und Min.-Sollwerte des Verflüssiger-
Sättigungstemperatur-Zielwerts definiert ist. Diese Sollwerte begrenzen den Wert einfach auf einen Arbeitsbereich, der auf
einen einzelnen Wert beschränkt werden kann, wenn die beiden Sollwerte auf denselben Wert eingestellt werden.
31/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE
