Nachdem Nachstellungen bewirkt worden sind, kann der LWT-Zielwert nie größer sein als 15 °C.
Art der Nachstellung - Keine
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird gleich dem aktuellen LWT-Sollwert
gesetzt.

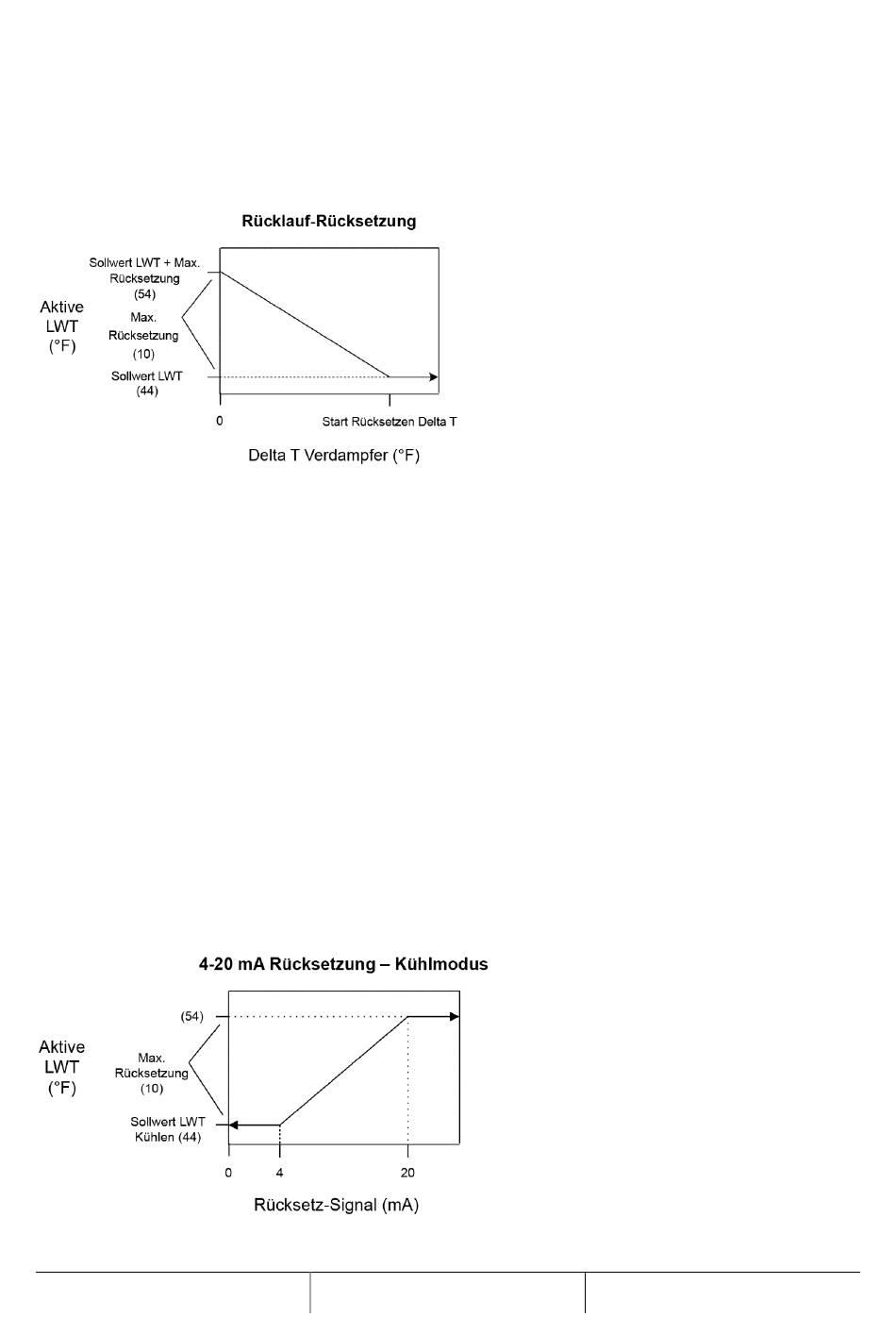

Art der Nachstellung - Zurück (Return)
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird durch die Temperatur des
zurückfließenden Wassers angepasst.
Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird angepasst durch die Temperatur
des zurückfließenden Wassers.
1.
Sollwert 'Kühlen LWT' (Cool LWT)
2.
Sollwert für 'Maximale Nachstellung' (Max Reset)
3.
Sollwert 'Nachstellung Delta T starten' (Start Reset Delta T)Start Delta T
4.
Delta T Verdampfer'
Der Nachstellwert variiert von 0 bis Sollwert für 'Maximale Nachstellung' (Max Reset), so wie Verdampfer EWT – LWT
('Delta T beim Verdampfer' (Evap Delta T)) variiert wird von Sollwert 'Nachstellung Delta T starten' (Start Reset Delta T)
zu 0.
7.11.3 Nachstellung durch externes Signal der Stärke 4 - 20 mA
Der Wert der Variablen 'Aktive Wasseraustrittstemperatur' (Active Leaving Water Temp) wird angepasst durch
eingehende analoge Signale in der Stärke von 4 bis 20 mA.
Verwendete Parameter:
1.
Sollwert 'Kühlen LWT' (Cool LWT)
2.
Sollwert für 'Maximale Nachstellung' (Max Reset)
3.
Signal LWT-Nachstellung (LWT Reset)
Der Nachstellwert ist gleich 0, wenn das Nachstellsignal eine Stärke von 4 mA oder schwächer ist. Der Nachstellwert ist
gleich dem Sollwert 'Max. Nachstellung Delta T' (Max Reset Delta T), wenn das Nachstellsignal eine Stärke von 20 mA
hat oder stärker ist. Zwischen diesen beiden Extremen verändert sich der Nachstellwert linear in Abhängigkeit von der
Stärke des Nachstellsignals, wenn dessen Stärke zwischen 4 mA und 20 mA liegt. Es folgt das Beispiel einer Nachstellung
im Bereich 4 - 20 im Betriebsmodus Kühlen.
25/85
Gebrauchsanleitung
D–EOMWC00A07-16_01DE
