- Seite 1 Datum August 2020 Ersetzt D–EOMWC00A07-16DE BEDIENUNGSANLEITUNG BEDIENTAFEL WASSERGEKÜHLTES SCHRAUBENKÜHLAGGREGAT CONTROLLER MICROTECH III und MICROTECH 4 D–EOMWC00A07-16_01DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG ............................4 BETRIEBSGRENZWERTE DES CONTROLLERS: ................5 CONTROLLER- FUNKTIONEN ......................5 ALLGEMEINE BESCHREIBUNG ......................6 ....................6 AYOUT DER ETRIEBSSTEUERUNGEN ....................7 ESCHREIBUNG DES ONTROLLERS ...................10 ETAILS DES TEUERUNGS ETZWERKS ARBEITSABFOLGE ..........................11 BETRIEB DES CONTROLLERS ......................14 .....................14 USGÄNGE VON ICRO E/A-E . - Seite 3 10.7 .........................50 REISLAUF LARME 10.8 ..................51 CHNELL TOPP LARME DES REISLAUFS 10.9 ....................61 REISLAUF USPUMP TOPPALARME 10.10 .......................65 REISLAUF REIGNISSE BASISDIAGNOSTIK DES STEUERUNGSSYSTEMS ................68 VERWENDUNG DER STEUERUNG ....................70 12.2 ............................71 AVIGATION OPTIONALE FERN-BENUTZERSCHNITTSTELLE................78 EINGEBAUTE WEB-SCHNITTSTELLE....................80 STEUERUNGSWARTUNG ........................81 ICM UND MASTER/SLAVE ........................82 3/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE...
-
Seite 4: Einleitung
Diese Anleitung liefert Informationen zu Installation, Betrieb, Fehlerdiagnose und -beseitigung und Wartung der unten aufgeführten wassergekühlten Kühlaggregate von DAIKIN mit 1, 2 oder 3 Kreisläufen, bei denen die Controller Microtech III und Microtech 4 eingesetzt werden (unter Microtech sind in den folgenden Abschnitten die beiden genannten Controller zu verstehen;... -
Seite 5: Betriebsgrenzwerte Des Controllers
2 Betriebsgrenzwerte des Controllers: Betrieb (IEC 721-3-3): • Temperatur -40...+70 °C • Einschränkung LCD -20... +60 °C • Einschränkung Prozess-Bus -25….+70 °C • Feuchtigkeit < 90 % r. F. (ohne Kondensatbildung) • Luftdruck mind. 700 hPa, entspricht max. 3.000 m ü.d.M. Transport (IEC 721-3-2): •... -
Seite 6: Allgemeine Beschreibung
4 Allgemeine Beschreibung Die Schalttafel befindet sich an der Frontseite der Einheit am Ende des Verdichters. Es gibt drei Türen. Die Schalttafel befindet sich hinter der linken Tür. Der Hauptverteilerkasten befindet sich hinter der mittleren und der rechten Tür. Allgemeine Beschreibung 4.1.1 Das MicroTech Steuersystem besteht aus einem Controller mit Mikroprozessor und einer Reihe von Erweiterungsmodulen, die je nach Größe der Einheit und deren Ausgestaltung variieren. -

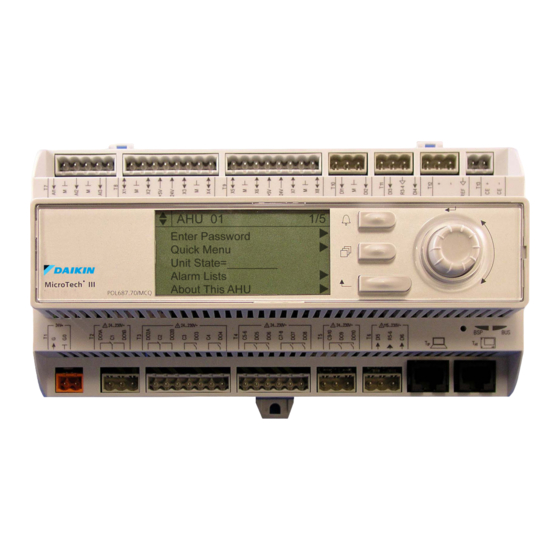

Seite 7: Beschreibung Des Controllers
Ein-/Aus-Schalter der Einheit Verdichter Nr. 2 Ein-/Aus- Schalter Verdichter Nr. 1 Ein-/Aus- Schalter Ein-/Aus-Schalter der Einheit Schalter Heizpumpe Verdichter Nr. 1 Ein-/Aus- Schalter Abbildung 2, Betriebssteuerungen 4.3 Beschreibung des Controllers Struktur der Hardware 4.3.1 Das MicroTech Steuerungssystem für wassergekühlte Schraubenkühlaggregate besteht aus einem Hauptcontroller und einer Reihe von E/A-Erweiterungsmodulen, die je nach Größe des Kühlaggregats und dessen Konfiguration variieren können. -
Seite 8: Systemarchitektur
Remote Operator Interface (Fernbedienungs-Schnittstelle) Einheiten-Controller MicroTech III BACnet/IP BACnet MSTP Datenkommunikations-Karten MODbus E/A-Erweiterungsmodule Abbildung 3, Hardware-Struktur Systemarchitektur 4.3.2 Die Steuerungsarchitektur besteht insgesamt aus folgenden Bestandteilen: • Ein MicroTech Hauptcontroller • E/A-Erweiterungsmodule je nach Bedarf und abhängig von der Konfiguration der Einheit •... - Seite 9 Figure 4, System Architecture 9/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE...
-
Seite 10: Details Des Steuerungs-Netzwerks
Einheit oder vor Ort durch Anforderung des Aktivierungscodes als Ersatzteil. Weil diese Funktionen zu Konflikten mit anderen führen können (zum Beispiel Bacnet IP und Daikin on Site). Ein jedes der folgenden Module kann direkt links vom Hauptcontroller angeschlossen werden, damit ein BAS - Schnittstellenmodul betrieben werden kann. -
Seite 11: Arbeitsabfolge
5 Arbeitsabfolge Abbildung 5, Einheits-Arbeitsabfolge (siehe Abbildung 9 für Kreislauf-Arbeitsabfolge) 11/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE... - Seite 12 * Die markierten Punkte gelten nur in Einheiten mit 2 oder 3 Kreisläufen. D–EOMWC00A07-16_01DE Gebrauchsanleitung 12/85...
- Seite 13 Abbildung 6, Arbeitsabfolge des Kreislaufs 13/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE...
-
Seite 14: Betrieb Des Controllers
6 Betrieb des Controllers 6.1 Ein-/Ausgänge von MicroTech Das Kühlaggregat kann mit ein bis drei Verdichtern ausgestattet sein. Analogeingänge 6.1.1 Beschreibung Signalquelle Erwarteter Bereich -50°C – 120°C Wassertemperatur Verdampfer-Einlass NTC Thermistor (10K@25°C) Wassertemperatur Verdampfer- -50°C – 120°C NTC Thermistor (10K@25°C) Auslass Eingangswassertemperatur am -50°C –... -
Seite 15: E/A-Erweiterungen Verdichter N R . 1 Bis N R . 3
6.2 E/A-Erweiterungen Verdichter Nr. 1 bis Nr. 3 Analogeingänge 6.2.1 Beschreibung Signalquelle Erwarteter Bereich Austrittstemperatur (Discharge -50°C – 120°C NTC Thermistor (10K@25°C) Temperature) Verdampfer-Druck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Öldruck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Verdichter-Druck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Motor-Schutzeinrichtung... -
Seite 16: E/A Exv Kreislauf 1 Bis 3
6.3 E/A EXV Kreislauf 1 bis 3 Analogeingänge 6.3.1 Beschreibung Signalquelle Erwarteter Bereich Wassertemperatur Verdampfer- -50°C – 120°C NTC Thermistor (10K@25°C) Auslass (*) Ansaugtemperatur (Suction -50°C – 120°C NTC Thermistor (10K@25°C) Temperature) Analogausgänge 6.3.2 Beschreibung Ausgangssignal Bereich Nicht benötigt Digitaleingänge 6.3.3 Beschreibung Signal AUS... -
Seite 17: E/A-Erweiterung Wärmepumpe Einheit (Alte Version)
Kreislauf #3 Vent.-Stufe #4 Vent. AUS Ventilator AUS Ventilator EIN Vent. EIN 6.6 E/A-Erweiterung Wärmepumpe Einheit (alte Version) Digitaleingänge 6.6.1 Beschreibung Signal AUS Signal EIN Kühl- bzw. Heiz-Schalter Kühlmodus Heizmodus Leckdetektor Kein Leck erkannt Leck erkannt 6.7 E/A-Erweiterung Wärmepumpe Einheit (neue Version) Digitalausgänge 6.7.1 Beschreibung... -
Seite 18: Sollwerte
6.8 Sollwerte Bereiche automatischer Anpassung 6.8.1 Einige Einstellungen haben je nach Kältemitteltyp und Betriebsmodus unterschiedliche Anpassungsbereiche. R134A Kühl-LWT 1, Kühl-LWT 2, Heiz-LWT1 oder Heiz-LWT2 Zur Auswahl stehende Modi Bereich SI Kühlen (EWWD-J) 4 bis 21 °C Kühlen (EWWD-I) 4 bis 20°C Kühlen (EWWD-G) 4 bis 20°C Kühlen mit Glykol (EWWD-J) -
Seite 19: Funktionen Der Einheit
7 Funktionen der Einheit 7.1 Berechnungen LWT-Flanke 7.1.1 Die LWT-Flanke wird so berechnet, dass die Flanke die LWT-Änderung in einem Zeitrahmen von einer Minute darstellt, wobei pro Minute mindestens fünf Stichproben sowohl vom Verdampfer als dem Kondensator genomme n werden. (LWT - Leaving Water Temperatur (Wasseraustrittstemperatur) Pulldown Rate 7.1.2... -
Seite 20: Steuerungszustände Der Einheit
Der Sollwert 'Verfügbare Betriebsmodi' kann nur dann geändert werden, wenn die Einheit ausgeschaltet ist. Dadurch wird verhindert, dass während des Betriebs des Kühlaggregats versehentlich der Betriebsmodus gewechselt werden kann. Die folgende Tabelle verdeutlicht die Einstellungen des Betriebsmodus (Unit Mode). HINWEIS: Ein x bedeutet, dass der Wert ignoriert wird. Sollwert Modus- BAS (=GA)-... -
Seite 21: Status Der Einheit
7.6 Status der Einheit Der angezeigte Status der Einheit wird durch die Bedingungen bestimmt, die in der folgenden Tabelle aufgeführt sind: Aufz. Status Bedingungen Automatisch Status der Einheit = Automatik Status der Einheit = Aus, Betriebsmodus = Eis, und Eis-Verzögerung Aus: Timer Eis-Modus = Aktiv Aus: Alle Kreisläufe deaktiviert... -
Seite 22: Auswählen Der Pumpe
• LWT ist geringer als der Sollwert Evap Freeze (Verdampfergefrierung) minus 0,6°C oder der Sensorfehle r LWT ist nicht aktiv • EWT ist geringer als der Sollwert Evap Freeze (Verdampfergefrierung) minus 0,6°C oder der Sensorfehler EWT ist nicht aktiv Der Steuerungsstatus ist Laufen (Run), wenn der Input des Strömungsschalters für eine bestimmte Zeit geschlossen ist und diese Zeitdauer größer ist als der Sollwert für den Rezirkulations-Timeout des Verdampfers (Evaporator Recirculate). - Seite 23 Der Kondensatorsteuerungs-Modus wird durch den Wert des Sollwerts Kondensatorsteuerung bestimmt. Innerhalb dieser Steuermodi verwaltet die Anwendung die Ausgänge für die Steuerung der Kondensatorgeräte: • 4 St. EIN/AUS-Signale, immer verfügbar • 1 St. Modulations-Signal 0-10V, dessen Verfügbarkeit durch den Sollwert Kondensator-Analogausgangs-Typ bestimmt wird.
-
Seite 24: Steuerung Des Kondensationsdrucks
Max.-Wert Analogausg ang (10 V) Min.-Wert Analogausg ang (0 V) Kond.-Temp. (Eing./Ausg.) Temp.-Sollwert Kond.-Eing./Ausg. Regelungsbereich = 100/KP KP = PID Proportionalverstärkung In diesem Fall verändert sich der analoge Output über den Regelungsbereich, der als Sollwert Wassertemperatur Kondensator ± 100/kp, wobei kp die proportionale Verstärkung darstellt, kalkuliert wird und mit dem Sollwert Wassertemperatur Kondensator gemittelt wird. -
Seite 25: Nachstellung Durch Externes Signal Der Stärke 4 - 20 Ma
Nachdem Nachstellungen bewirkt worden sind, kann der LWT-Zielwert nie größer sein als 15 °C. Art der Nachstellung - Keine Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird gleich dem aktuellen LWT-Sollwert gesetzt. Art der Nachstellung - Zurück (Return) Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird durch die Temperatur des zurückfließenden Wassers angepasst. -
Seite 26: Leistungssteuerung Der Einheit
7.12 Leistungssteuerung der Einheit In diesem Abschnitt wird beschrieben, wie die Leistungssteuerung der Einheit arbeitet. 7.12.1 Verdichter-Stufung im Betriebsmodus Kühlen Der erste Verdichter wird gestartet, wenn der LWT-Wert des Verdampfers größer ist als der Zielwert plus dem Sollwert von 'Start Delta T' (Startup Delta T). Ein zusätzlicher Verdichter wird gestartet, wenn der LWT-Wert des Verdampfers größer ist als der Zielwert plus dem Sollwert von 'Höher stufen Delta T' (Stage up Delta T). -
Seite 27: Verdichter-Leistungssteuerung Im Betriebsmodus Kühlen
Wenn mindestens ein Verdichter läuft, dann starten weitere Verdichter nur dann, wenn der LWT-Wert des Verdampfers höher ist als der Zielwert plus dem Sollwert von 'Höher stufen Delta T' (Stage Up Delta T). Alle Verdichter werden durch Tieferstufung der Systemleistung nacheinander ausgeschaltet, wenn der LWT -Wert des Verdampfers kleiner ist als der Zielwert. -
Seite 28: Verdichter-Leistungssteuerung Im Betriebsmodus Eis
• Bei gleicher Anzahl von Starts muss er der Verdichter mit der höchsten Nummer sein. Nächster beim Entladen Der Verdichter, der als nächster entladen wird, muss folgende Kriterien erfüllen: Unter den eingeschalteten Verdichtern läuft er mit der höchsten Leistung. • Bei gleicher erbrachter Leistung muss er unter den laufenden Verdichtern der sein, der die niedrigste An zahl an Abfolgen hat. -
Seite 29: Leistungsbegrenzung Bei Hoher Wassertemperatur
Um diese Funktion zu aktivieren oder deaktivieren, in Anzeige/Geräteeinstellung – Status/Einstellungen gehen und den Wert des Energiespar-Sollwerts ändern. 7.15 Daikin on Site Die Website Daikin On Site (DoS) kann über das Hauptmenü (Main Menu) → Einheit anzeigen/einstellen (View/Set Unit) → Daikin On Site aufgerufen werden. 29/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE... - Seite 30 Um das DoS-Dienstprogramm zu verwenden, muss der Kunde Daikin die Seriennummer mitteilen und den DoS-Service abonnieren. Von dieser Seite aus ist es möglich: • Die DoS-Verbindung zu starten/stoppen • Den Verbindungsstatus mit dem DoS-Service zu überprüfen • Die Remote-Update-Option zu aktivieren/deaktivieren, und zwar den in der folgenden Tabelle angegebenen Parametern entsprechend.
-
Seite 31: Funktionen Des Kreislaufs
8 Funktionen des Kreislaufs 8.1 Berechnungen Sättigungstemperatur des Kühlmittels 8.1.1 Die Sättigungstemperatur des Kühlmittels wird von den Drucksensor-Ablesungen ausgehend für jeden Kreislauf berechnet. Eine Gleichung besorgt den Abgleich der umgewandelten Temperaturwerte mit den veröffentl ichten Angaben für R134a, R1234ze und R513a. Verdampfer-Näherungswert 8.1.2 Der Verdampfer-Näherungswert wird für jeden Kreislauf berechnet. -
Seite 32: Kreislauf-Steuerungslogik
8.2 Kreislauf-Steuerungslogik Kreislauf-Verfügbarkeit 8.2.1 Ein Kreislauf ist für den Betrieb verfügbar, wenn folgende Bedingungen erfüllt sind: • Der Schalter des Kreislaufs ist geschlossen • Es sind keine Kreislauf-Alarme aktiv • Der Sollwert von 'Kreislauf-Modus' ist auf Aktiviert (Enable) gesetzt • Der Sollwert von 'BAS Kreislauf-Modus' ist auf Auto gesetzt •... -
Seite 33: Kreislauf-Zustand
8.3 Kreislauf-Zustand Der angezeigte Zustand des Kreislaufs wird durch die Bedingungen bestimmt, die in der folgenden Tabelle aufgeführt sind: Aufz. Status Bedingungen Aus:Bereit Der Kreislauf ist startbereit, falls erforderlich. Der Kreislauf ist ausgeschaltet und kann wegen einer Aus:Höherstufungsverzögerung Höherstufungsverzögerung nicht starten. Der Kreislauf ist ausgeschaltet und kann wegen eines aktiven Zyklus- Aus:Zyklus-Timer Timers nicht starten. - Seite 34 Manuelle Leistungssteuerung Die Leistung des Verdichters kann manuell reguliert werden. Die manuelle Leistungssteuerung wird durch einen Sollwert freigeschaltet, dessen Wert entweder Auto oder Manuell lautet. Ein anderer Sollwert erlaubt es, die Leistung des Verdichters im Bereich von 25% bis 100% zu regulieren. Die Verdichterleistung wird gemäß...
-
Seite 35: Steuerung Des Kondensationsdrucks
F3121 HSA3121 F3122 HSA3122 F3123 HSA3123 Die angeforderte Leistung wird durch erzielt, indem ein modulierender Schieberegler entsprechend gesteuert wird. Der modulierende Schieberegler kann 25% bis 100% der Gesamtleistung des Verdichters stufenlos regeln. Der modulierende Schieberegler wird bewegt, indem die Lade- und Entlade-Solenoide entsprechend gepulst werden, um die geforderte Leistung zu erhalten. -
Seite 36: Exv-Steuerung
• Der Steuerzustand der Ventilatorstufe # ist AUS, wenn eine der folgenden Bedingungen eintrifft: • Der Status der Einheit ist Aus. • Der Status der Ventilatorstufe # ist AUS und die dem aktuellen Kondensatordruck entsprechende Sättigungstemperatur des Kondensators ist niedriger als der Sollwert Ventilatorstufe #. •... -
Seite 37: Flüssigkeits-Einspritzung
Anlaufvorgang Wenn der Verdichter anläuft (sofern kein Flüssigkeitsleitungssolenoidventil installiert ist), beginnt sich das EXV auf eine Anfangsposition zu öffnen, die einen sicheren Start ermöglicht. Der Wert von LWT bestimmt, ob es möglich ist, in den Normalbetrieb zu gehen. Eine pressostatische (Konstantdruck) Steuerung beginnt, den Verdichter innerhalb der Hüllkurve zu halten, wenn der Druck über den voreingestellten Grenzwert steigt, der vom Kältemittel abhängig ist. -
Seite 38: Software-Optionen
Schritte in Kapitel 4.15.1. wiederholen. Wenn nicht genügend Zeit zur Verfügung steht, um ein Passwort bei den Mitarbeitern von Daikin anzufragen (z. B. ein unerwarteter Ausfall der Steuerung), dann wird ein Satz kostenloser, begrenzt gültiger Passwörter geliefert, um die Arbeit der Maschine nicht zu unterbrechen. - Seite 39 • 553489691893 – 3 Monate Dauer • 411486702597 – 1 Monat Dauer • 084430952438 – 1 Monat Dauer Dadurch hat der Kunde genug Zeit, um den Daikin-Kundendienst zu kontaktieren und ein neues, unbefristetes Passwort einzugeben. Parameter Spezifischer Status Beschreibung 553489691893 Optionseinstellung für 3 Monate aktivieren.
-
Seite 40: Alarme Und Ereignisse
10 Alarme und Ereignisse Es können Situationen eintreten, die es erforderlich machen, dass das Kühlaggregat darauf reagiert. Oder Situationen, die protokolliert werden sollten, um bei einer möglichen späteren Fehlersuche Anhaltspunkte zu bekommen. Eine Situation, die einen Betriebstopp (Shutdown) bzw. eine Sperrung (Lockout) erfordern, löst einen Alarm aus. Alarme können ein normales Herunterfahren (mit Auspumpen) oder eine Schnellabschaltung bewirken. -
Seite 41: Entfernte Signalisierung Von Alarmen
Sind die Bedingungen beseitigt, die den Alarm verursacht haben, wird der Alarm aufgehoben, so dass er nicht mehr in der Liste der aktiven Alarme aufgeführt wird. Er wird im Alarmprotokoll erfasst. Wird das den Alarm auslösende Problem nicht beseitigt, wechselt beim Versuch, den Alarm aufzuheben, die Anzeige nach kurzzeitiger Anzeige von ON sofort wieder auf OFF, und die Einheit bleibt im Alarm-Zustand. - Seite 42 UnitOffEvapWaterFlow String im Prüfen, ob das Laufrad der Pumpe Alarmprotokoll: sich frei drehen kann und nicht ± UnitOffEvapWaterFlow beschädigt ist. String im Alarmschnappschuss Die Schutzeinrichtungen der Pumpe UnitOffEvapWaterFlow überprüfen (Stromkreisunterbrecher, Sicherungen, Umrichter usw.). Überprüfen, ob der Wasserfilter verstopft ist. Die Anschlüsse des Strömungsschalters überprüfen.
-
Seite 43: Invertierte Wassertemperaturen Verdampfer
10.4.5 Wasser-Frostschutz Verdampfer Dieser Alarm wird ausgelöst, um anzuzeigen, dass die Eintritts- oder Austrittswassertemperatur unterhalb eine Sicherheitsgrenze gesunken ist. Die Steuerung versucht, die Wärmerückgewinnung davor zu bewahren, die Pumpe zu starten und das Wasser zirkulieren zu lassen. Symptom Ursache Lösung Der Gerätestatus ist Aus. -
Seite 44: Fehler Des Sensors Der Auslass-Wassertemperatur Des Verdampfers
10.4.7 Fehler des Sensors der Auslass-Wassertemperatur des Verdampfers Dieser Alarm wird jedes Mal ausgelöst, wenn der Eintrittswiderstand außerhalb eines zulässigen Bereichs liegt. Symptom Ursache Lösung Der Gerätestatus ist Aus. Sensor ist defekt. Sensoren gemäß Tabelle und Alle Kreisläufe wurden mit einer zulässigem kOhm-Bereich (k ) normalen Abschaltprozedur gestoppt. -
Seite 45: Auspump-Stoppalarme Der Einheit
String im Alarmschnappschuss Der Leckdetektor ist nicht Überprüfen Sie die Konfiguration auf UnitOffGasLeakage vorgeschrieben/notwendig. dem Controller und deaktivieren Sie diese Option. Zurücksetzen Hinweise Lokale HMI Netzwerk Automatisch 10.4.10 Not-Abschaltungs-Alarm Dieser Alarm wird jedes Mal ausgelöst, wenn die Not-Aus-Taste gedrückt wird. Vor dem Rücksetzen der Not-Aus-Taste, sich bitte vergewissern, dass die gefährliche Bedingung beseitigt wurde. -
Seite 46: Sensorfehler Verflüssiger-Eintrittstemperatur
10.5.2 Sensorfehler Verflüssiger-Eintrittstemperatur Dieser Alarm wird jedes Mal ausgelöst, wenn der Eintrittswiderstand außerhalb eines zulässigen Bereichs liegt. Symptom Ursache Lösung Der Gerätestatus ist Aus. Sensor ist defekt. Sensoren gemäß Tabelle und Alle Kreisläufe wurden mit einer zulässigem kOhm-Bereich (k ) normalen Abschaltprozedur gestoppt. -
Seite 47: Ereignisse Der Einheit
Lokale HMI Netzwerk Automatisch 10.5.5 HP-Modul-Kommunikationsfehler Der Alarm wird im Fall von Kommunikationsproblemen mit dem HP-Modul ausgelöst. Symptom Ursache Lösung Der Gerätestatus ist Aus. Das Modul hat keine Die Stromversorgung am Anschluss Alle Kreisläufe werden unverzüglich Stromversorgung. auf der Seite des Moduls prüfen. -
Seite 48: Externer Vorfall
10.6.2 Externer Vorfall Dieser Alarm zeigt an, dass eine Vorrichtung, deren Betrieb mit dieser Maschine verbunden ist, ein Problem auf dem entsprechenden Eingang aufweist. Symptom Ursache Lösung Der Gerätestatus ist: Betrieb. Es liegt ein externes Ereignis vor, das Die Ursachen des externen Das Klingel-Symbol bewegt sich auf die Öffnung des Digitaleingangs für Ereignisses untersuchen und... -
Seite 49: Falscher Strombegrenzungsinput
Den Sensor auf ordnungsgemäße Verdrahtung, auch gemäß dem Schaltplan, überprüfen. Zurücksetzen Hinweise Lokale HMI Netzwerk Automatisch 10.6.5 Falscher Strombegrenzungsinput Dieser Alarm wird ausgelöst, wenn die Strombegrenzungsoption freigegeben wurde und der Input zum Controller außerhalb des zulässigen Bereichs liegt. Symptom Ursache Lösung... -
Seite 50: Rücksetzungsinput Falsche Wasseraustrittstemperatur
10.6.7 Rücksetzungsinput Falsche Wasseraustrittstemperatur Dieser Alarm wird ausgelöst, wenn die Sollwert-Rücksetzungsoption freigegeben wurde und der Input zur Steuerung außerhalb des zulässigen Bereichs liegt. Symptom Ursache Lösung Der Gerätestatus ist: Betrieb. Das Inputsignal der LWT- Die Werte der Inputsignale zur Rücksetzung liegt außerhalb des Steuerung der Einheit überprüfen. -
Seite 51: Chnell -Stopp -Alarme Des Kreislaufs
10.8 Schnell-Stopp-Alarme des Kreislaufs 10.8.1 Niedriger Verdampferdruck Dieser Alarm wird in dem Fall ausgelöst, in dem der Verdampferdruck unter die Niedrigdruck-Entladung sinkt und die Steuerung nicht in Lage ist, diesen Umstand auszugleichen. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Vorübergehende Bedingung wie z. B. Abwarten, bis die Bedingung von der Der Verdichter lädt nicht mehr und eine Lüfterstufung (luftgekühlte... -
Seite 52: Fehlgeschlagener Start Wegen Zu Niedrigem Druck
10.8.2 Fehlgeschlagener Start wegen zu niedrigem Druck Dieser Alarm zeigt an, dass der Verdampferdruck oder Kondensationsdruck beim Verdichterstart unter einem Minimalwert liegt. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Die Umgebungstemperatur ist zu Den Betriebsrahmen dieser Maschine Der Kreislauf wird gestoppt. niedrig (Einheiten ohne Verflüssiger) überprüfen. - Seite 53 10.8.3 Hoher Verflüssiger-Druck Dieser Alarm wird in dem Fall ausgelöst, in dem die gesättigte Kondensationstemperatur über die gesättigte Verflüssiger-Höchsttemperatur steigt und die Steuerung nicht in Lage ist, diesen Umstand auszugleichen. Die gesättigte Verflüssiger-Höchsttemperatur beträgt 68,5°C, sie kann jedoch sinken, wenn die gesättigte Verdampfertemperatur negativ wird.
- Seite 54 10.8.4 Mechanischer Hochdruck-Schalter Dieser Alarm wird ausgelöst, wenn der Kondensationsdruck über die mechanische Hochdruckgrenze steigt und diese Vorrichtung die Stromversorgung zu allen Hilfsrelais öffnet. Dies verursacht die unmittelbare Abschaltung des Verdichters und aller anderen Stellglieder in diesem Kreislauf. Symptom Ursache Lösung Der Kreislaufstatus ist Aus.
-
Seite 55: Hohe Austrittstemperatur
10.8.5 Hohe Austrittstemperatur Der Alarm zeigt an, dass die Temperatur am Druckstutzen des Verdichters eine Höchstgrenze überschreitet, die Schäden an den mechanischen Bauteilen des Verdichters verursachen könnte. Wird dieser Alarm ausgelöst, können die Kurbelgehäuse des Verdichters und die Austrittsrohre sehr heiß werden. Bei Berührungen des Verdichters und der Austrittsrohre unter diesen Umständen vorsichtig sein. -
Seite 56: Hohe Motortemperatur
10.8.7 Starter-Fehler Verdichter Dieser Alarm wird generiert, wenn der Starter-Fehler-Eingang geöffnet ist oder wenn der Verdichter seit mindestens 14 Sekunden läuft und der Starter-Fehler-Eingang geöffnet ist. Symptom Ursache Lösung Der Kreislaufstatus ist AUS. Schaltschütze können defekt oder Prüfen, ob Schaltschütze Das Klingel-Symbol bewegt sich auf abgenutzt sein ordnungsgemäß... -
Seite 57: Keine Druckveränderung Nach Dem Start
10.8.9 Keine Druckveränderung nach dem Start Der Alarm gibt an, dass der Verdichter nicht in der Lage ist, zu starten oder eine gewisse Mindeständerung des Verdampfungs- oder Verflüssigungsdrucks nach dem Start herzustellen. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Der Verdichter kann nicht starten. Überprüfen, ob das Startsignal Der Kreislauf wird gestoppt. - Seite 58 10.8.11 CC Kommunikations-Fehler N Der Alarm wird im Fall von Kommunikationsproblemen mit dem CCx-Modul ausgelöst. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Das Modul hat keine Die Stromversorgung am Anschluss Alle Kreisläufe werden unverzüglich Stromversorgung. auf der Seite des Moduls prüfen. angehalten.
- Seite 59 10.8.13 EEXV Kommunikations-Fehler N Der Alarm wird im Fall von Kommunikationsproblemen mit dem EEXVx-Modul ausgelöst. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Das Modul hat keine Die Stromversorgung am Anschluss Alle Kreisläufe werden unverzüglich Stromversorgung. auf der Seite des Moduls prüfen. angehalten.
-
Seite 60: Motortemperatur-Sensorfehler
10.8.15 Sensorfehler des Verflüssigerdrucks Dieser Alarm gibt an, dass der Wandler des Verflüssigungsdrucks nicht ordnungsgemäß funktioniert. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Sensor ist defekt. Die Unversehrtheit des Sensors Der Kreislauf wird gestoppt. überprüfen. Den ordnungsgemäßen Betrieb des Das Klingel-Symbol bewegt sich auf Sensors gemäß... -
Seite 61: Alarm Bei Der Maximalen Anzahl Von Neustarts (Nur Einheiten Ohne Verflüssiger)
10.8.17 Alarm bei der maximalen Anzahl von Neustarts (nur Einheiten ohne Verflüssiger) Dieser Alarm zeigt an, dass der Verdampferdruck nach dem Verdichterstart drei aufeinander folgende Male zulange unter einem Minimalwert gelegen hat Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Umgebungstemperatur ist zu niedrig. Den Betriebsrahmen dieser Maschine Der Kreislauf wird gestoppt. - Seite 62 10.9.2 Niedriges Druckverhältnis Dieser Alarm zeigt an, dass das Verhältnis zwischen Verdampfungs- und Verflüssigungsdruck unter einem Grenzwert liegt, der von der Verdichtergeschwindigkeit abhängt und der die ordnungsgemäße Schmierung des Verdichters gewährleistet. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Der Verdichter ist nicht in der Lage, Den Lüfter-Sollwert und die Der Kreislauf wird gestoppt.
-
Seite 63: Ansaugtemperatur-Sensorfehler
Zurücksetzen Hinweise Lokale HMI Netzwerk Automatisch 10.9.4 Ansaugtemperatur-Sensorfehler Der Alarm wird ausgelöst, um anzuzeigen, dass der Sensor nicht ordnungsgemäß misst. Symptom Ursache Lösung Der Kreislaufstatus ist Aus. Sensor ist kurzgeschlossen. Die Unversehrtheit des Sensors Der Kreislauf wurde mit einer überprüfen. - Seite 64 Lokale HMI Netzwerk Automatisch D–EOMWC00A07-16_01DE Gebrauchsanleitung 64/85...
-
Seite 65: Kreislauf-Ereignisse
10.10 Kreislauf-Ereignisse Die folgenden Ereignisse beschränken in gewisser Weise den Betrieb des Kreislaufs. Siehe dazu jeweils die Beschreibungen unter "Durchgeführte Aktionen". Wenn ein Kreislauf-Ereignis auftritt, ist davon nur der Kreislauf betroffen, bei dem das Ereignis stattfindet. Kreislauf-Ereignisse werden im Ereignisprotokoll im Controller der Einheit registriert. -
Seite 66: Hoher Verflüssigerdruck - Beibehalten/Entladen
10.10.2 Hoher Verflüssigerdruck – Beibehalten/Entladen Diese Ereignisse werden generiert, um einen vorübergehenden Zustand anzuzeigen, in dem der Verflüssigungsdruck über den Grenzwerten für Beibehalten und Entladen liegt. Symptom Ursache Lösung Der Kreislaufstatus ist Ein oder mehrere Verflüssigerlüfter Prüfen, ob die Lüfter- Betrieb: Hoher Verfl.-Druck funktionieren nicht ordnungsgemäß... -
Seite 67: Fehlgeschlagenes Auspumpen
10.10.3 Fehlgeschlagenes Auspumpen Dieses Ereignis kann auf eine Fehlfunktion des EVX hinweisen, das überprüft werden muss. Symptom Ursache Lösung Der Kreislaufstatus ist Fehlfunktion des EXV, das nicht EXV-Treiber überprüfen, um Aus: Ready (Bereit) schließt. sicherzustellen, dass er das Ventil Auspumpvorgang wegen Timeout ordnungsgemäß... -
Seite 68: Basisdiagnostik Des Steuerungssystems
11 Basisdiagnostik des Steuerungssystems Der MicroTech Controller und die Erweiterungs- und Kommunikationsmodule sind mit zwei Status-LEDs ausgestattet (BSP und BUS), um den Betriebszustand der Geräte anzuzeigen. Die beiden Status-LEDs haben folgende Bedeutungen: LED Controller BSP LED BUS LED Modus Dauerhaft grün Anwendung läuft Dauerhaft gelb Anwendung geladen, aber nicht in Betrieb (*) - Seite 69 LON-Modul: BUS LED Modus Dauerhaft grün Bereit zur Kommunikation. (Alle Parameter geladen, Neuron konfiguriert) Signalisiert keine Kommunikation mit anderen Einheiten. Dauerhaft gelb Systemstart Dauerhaft rot Keine Kommunikation mit Neuron (interner Fehler; Problem könnte durch das Herunterladen einer neuen LON-Applikation gelöst werden). Blinkt gelb Kommunikation mit dem Neuron nicht möglich.
-
Seite 70: Verwendung Der Steuerung
12 Verwendung der Steuerung Bedienung des Controllers der Einheit 12.1.1 Alarm-Taste Menü-Taste Navigationsrad Zurück-Taste Display Abbildung 7, Controller der Einheit Das Tastenfeld/Display besteht aus einem 5 Zeilen mal 22 Zeichen großen Display, drei Tasten und einem Navigationsrad zum Drücken und Drehen. Es gibt eine Alarm-Taste, eine Menü-Taste (Home) und eine Zurück-Taste. Das Rad dient zum Navigieren zwischen den Zeilen einer Bildschirmseite und zum Erhöhen und die Verringern von veränderbaren Werten beim Bearbeiten. -
Seite 71: Avigation
Oder eine Zeile in einem Menü kann auch auf weitere Menüs verweisen. Das wird dann oft als Verweiszeile bezeichnet, und das bedeutet dann Folgendes: Wenn Sie die Zeile markieren und dann kurz auf das Navigationsrad drücken, dann "springen" Sie zu dem betreffenden Menü. Ein Pfeil () ganz rechts in der Zeile kennzeichnet die Zeile als Verweiszeile, und wenn der Cursor auf dieser Zeile steht, ist die gesamte Zeile markiert. -
Seite 72: Navigations-Modus
Die Eingabe eines ungültigen Passworts hat den gleichen Effekt wie das Fortfahren ohne Passwort. Sobald ein gültiges Passwort eingegeben ist, erhält der Benutzer erweiterten Zugang, und er kann Einstellu ngen ändern, ohne erneut das Passwort eingeben zu müssen - bis der Passwort-Timer abgelaufen ist oder ein anderes Passwort eingegeben wird. - Seite 73 12.2.3 Bearbeitungs-Modus Sie gelangen in den Modus Bearbeiten, wenn sich der Cursor auf einer Zeile mit einem editierbaren Feld befindet und Sie auf das Navigationsrad drücken. Wenn Sie sich im Modus Bearbeiten befinden und dann erneut auf das Navigationsrad drücken, wird das editierbare Feld markiert. Dann können Sie den im markierten Feld angezeigten Wert erhöhen, indem Sie das Navigationsrad nach rechts drehen.
- Seite 74 Abbildung 15, Homepage, Hauptmenü Parameter und Links Home Page View/Set Unit Status/Settings Enter Password Set-Up Continue W/O Password Temperatures Date/Time/Schedules Power Conservation LON Setup Main Menu BACnet IP Setup BACnet MSTP Setup View/Set – Unit ...
- Seite 75 Abbildung 16, Navigation, Teil A View/Set Unit Status/Settings Status/Settings (view/set unit)UUnitunitunit) Set-Up Unit Status Temperatures Chiller Enable Condenser Control Source Date/Time/Schedules Next Circuit On Power Conservation Chiller Enable Setpoint - Network LON Setup Chiller Mode Setpoint - ...
- Seite 76 Abbildung 17, Navigation, Teil B View/Set Unit Status/Settings Power Conservation (view/set unit) Set-Up Unit Capacity Temperatures Unit Current Condenser Demand Limit Enable Date/Time/Schedules Demand Limit Value Power Conservation Current @ 20mA LON Setup Current Limit Setpoint ...
- Seite 77 Abbildung 18, Navigation, Teil C View/Set Unit Status/Settings AWM Setup (view/set unit) Set-Up Apply Changes Temperatures DHCP Condenser Actual IP Address Date/Time/Schedules Actual Mask Power Conservation Actual Gateway LON Setup Given IP Address ...
-
Seite 78: Optionale Fern-Benutzerschnittstelle
13 Optionale Fern-Benutzerschnittstelle Bei der optionalen entfernten Benutzerschnittstelle handelt es sich um eine entfernte Schalttafel, die genauso bedient wird wie der Controller direkt an der Einheit. Es können bis zu acht AWS-Einheiten an sie angeschlossen werden, und das Display kann zwischen diesen Einheiten umgeschaltet werden. Auf diese Weise kann innerhalb eines Gebäudes, z. B. im Büro des Bauingenieurs, eine HMI (Human Machine Interface d. - Seite 79 79/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE...
-
Seite 80: Eingebaute Web-Schnittstelle
14 Eingebaute Web-Schnittstelle Der Microtech Controller besitzt eine eingebaute Web-Schnittstelle, die benutzt werden kann, um das Gerät zu überwachen, wenn es an ein lokales Netzwerk angeschlossen ist. Es ist möglich, die IP -Adressierung des Microtech je nach Netzwerk-Konfiguration als feste DHCP-IP zu konfigurieren. Mit einem gewöhnlichen Webbrowser kann sich ein PC mit dem Geräte-Controller durch Eingabe der IP-Adresse des Controllers oder des Hostnamens verbinden, beide auf der Seite „Einheit anzeigen/einste llen (View/Set Unit) –... -
Seite 81: Steuerungswartung
15 Steuerungswartung Die installierte Batterie der Steuerung muss instandgehalten werden. Das bedeutet, dass die Batterie alle zwei Jahre ausgetauscht werden muss. Es handelt sich um folgendes Batteriemodell: BR2032. Es gibt sie bei vielen verschiedenen Anbietern. Um die Batterie zu wechseln, die Kunststoffabdeckung über dem Controller-Display mit einem Schraubendreher abnehmen - siehe dazu das nachstehende Bild: Seien Sie vorsichtig, damit die Kunststoffabdeckung nicht beschädigt wird. -
Seite 82: Icm Und Master/Slave
16 iCM und Master/Slave Der Controller der Einheit bietet auch die Systemsteuerungsfunktionen Master/Slave (kostenlos nutzbar) und iCM (kostenpflichtige Option). Master/Slave ist ein einfacher Systemcontroller, der bis zu 4 Einheiten im selben Regelkreis steuern kann. können Einheiten gesteuert werden; außerdem bietet Option zusätzliche Anlagensteuerungsfunktionen (Pumpensteuerung, Kühltürme usw.) und Flexibilität. - Seite 83 Diese Seite wurde absichtlich leer gelassen. 83/85 Gebrauchsanleitung D–EOMWC00A07-16_01DE...
- Seite 85 Die vorliegende Veröffentlichung dient nur zu Informationszwecken und stellt kein verbindliches Angebot durch Daikin Applied Europe S.p.A. dar. Daikin Applied Europe S.p.A. hat den Inhalt dieser Veröffentlichung nach bestem Wissen und Gewissen zusammengestellt. Es werden für die Vollständigkeit, Richtigkeit, Verlässlichkeit oder Eignung des Inhalts für einen bestimmten Zweck, und auch für die hier beschriebenen Produkte und Dienstleistungen keine ausdrücklichen oder...
