Ein
Der Steuerzustand der Ventilatorstufe # ist AUS, wenn eine der folgenden Bedingungen eintrifft:
•
Der Status der Einheit ist Aus.
•
Der Status der Ventilatorstufe # ist AUS und die dem aktuellen Kondensatordruck entsprechende
Sättigungstemperatur des Kondensators ist niedriger als der Sollwert Ventilatorstufe #.
•
Der Status der Ventilatorstufe # ist EIN und die dem aktuellen Kondensatordruck entsprechende
Sättigungstemperatur des Kondensators ist niedriger als der Sollwert Ventilatorstufe # - Differential
Ventilatorstufe #.
Der Steuerzustand des Turms # ist Ein, wenn eine der folgenden Bedingungen eintrifft:
•
Der Status der Einheit ist Auto
•
Die dem aktuellen Kondensatordruck entsprechende Sättigungstemperatur des Kondensators ist gleich oder
höher als der Sollwert Ventilatorstufe #.
Ist der Sollwert Kondensatorsteuerung auf die Option Druck und der Sollwert Kond. -Aout-Art auf die Optionen Vfd gesetzt
ist, ist ebenfalls ein 0-10V-Signal für den Kreislauf freigeschaltet, um ein modulierendes Kondensationsgerät mittels eines
PID-Controllers zu regeln.

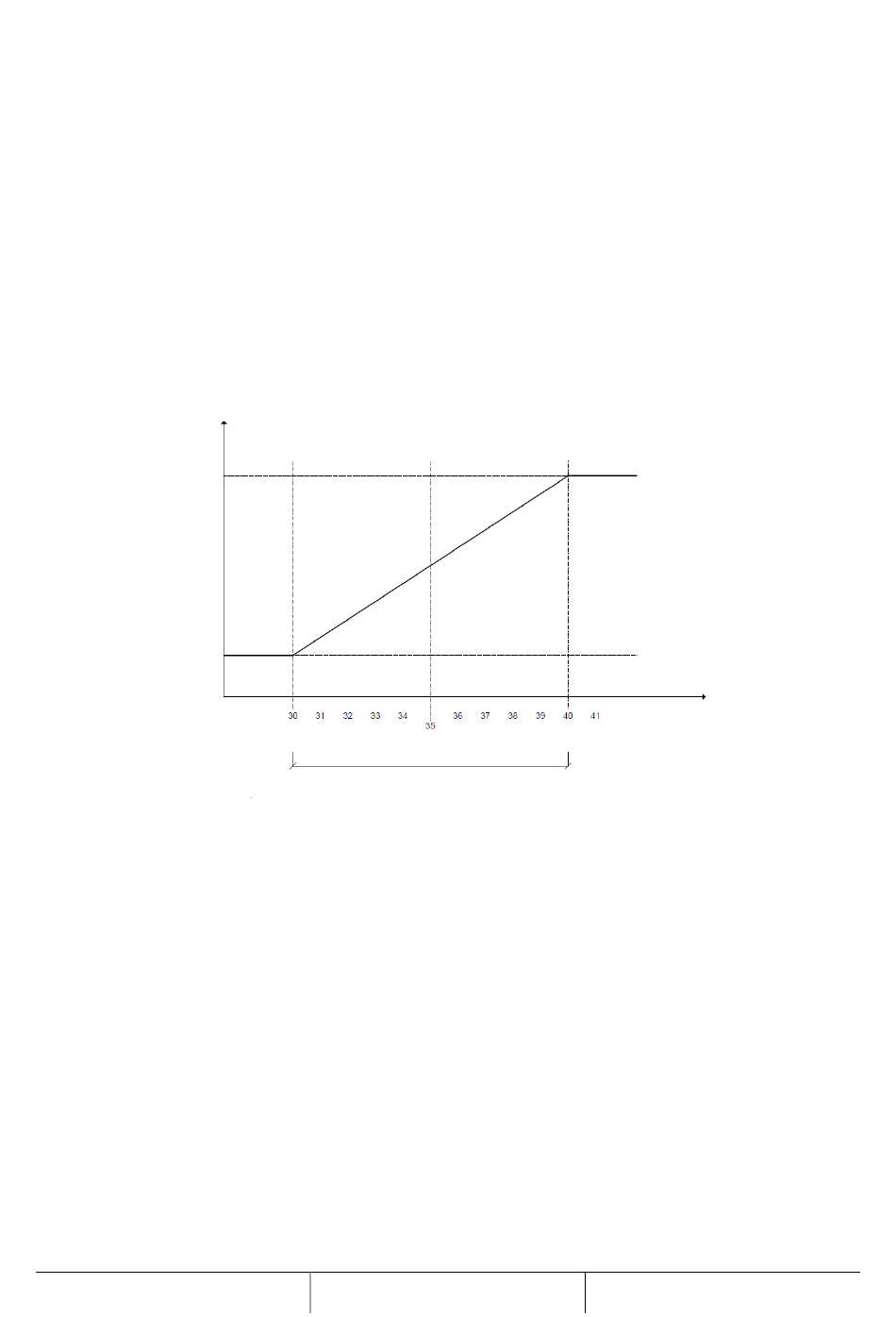

Gemäß den in der Tabelle der Kreislauf-Sollwerte aufgeführten Grundeinstellungwerten von Vfd ist die folgende Zeichnung
ein Beispiel des Verhaltens des Modulationssignals im Fall einer angenommenen reinen proportionalen Steuerung.
Max.-Wert
Analogausgang
Min.-Wert
Analogausgang
KP = PID Proportionalverstärkung
In diesem Fall verändert sich der analoge Output über den Regelungsbereich, der als Sollwert Sättigungstemperatur
Kondensator ± 100/kp, wobei kp die proportionale Verstärkung darstellt, kalkuliert wird und mit dem Sollwert
Sättigungstemperatur Kondensator gemittelt wird.

8.6 EXV-Steuerung

Die Steuerung unterstützt verschiedene Ventilmodelle verschiedener Hersteller. Wenn ein Modell gewählt wird, werden
alle Betriebsdaten für diese Ventile eingestellt, einschließlich Phasen- und Haltestrom, Gesamtsteps, Motordrehzahl und
Extrasteps.
Der EXV wird mit einer Geschwindigkeit bewegt, die vom Ventilmodell abhängt, und zwar mit einem Gesamtbereich von
Schritten. Die Positionierung wird entsprechend der Beschreibungen der folgenden Abschnitte bestimmt und erfolgt mittels
Korrekturen in Schritten von 0,1% des Gesamtbereichs.
Voröffnungs-Vorgang
Die EXV-Steuerung umfasst einen Voröffnungs-Vorgang, der nur dann verwendet wird, wenn die Einheit ü ber optionale
Flüssigkeitsleitungssolenoide verfügt. Die Einheit wird für den Betrieb mit oder ohne Flüssigkeitsleitungssolenoide über
einen Sollwert konfiguriert.
Wenn der Anlauf eines Kreislaufs erforderlich ist, öffnet sich das EXV, bevor der Verdichter anläuft. Die
Voröffnungsposition wird durch einen Sollwert definiert. Die für diesen Voröffnungs -Vorgang zulässige Zeit ist mindestens
soviel Zeit, wie das EXV benötigt, um auf die Voröffnungsposition zu öffnen, basierend auf der programmierten
Bewegungsgeschwindigkeit des EXV.
D–EOMWC00A07-16_01DE
Kond.-Sätt.Temp.-Sollwert
Regelungsbereich = 100/KP
Gebrauchsanleitung
Kond.-Sätt.Temp.
