Der Kondensatorsteuerungs-Modus wird durch den Wert des Sollwerts Kondensatorsteuerung bestimmt.
Innerhalb dieser Steuermodi verwaltet die Anwendung die Ausgänge für die Steuerung der Kondensatorgeräte:
•
4 St. EIN/AUS-Signale, immer verfügbar
•
1 St. Modulations-Signal 0-10V, dessen Verfügbarkeit durch den Sollwert Kondensator-Analogausgangs-Typ
bestimmt wird.
7.10.1 Kondensatorsteuerung Kond.-Eingang/Kond.-Ausgang
Ist der Sollwert Kondensatorsteuerung auf die Option Kond.-Eingang oder Kond.-Ausgang gesetzt ist, dann sind die
Turmventilatoren # 1..4 für die Einheit freigeschaltet.

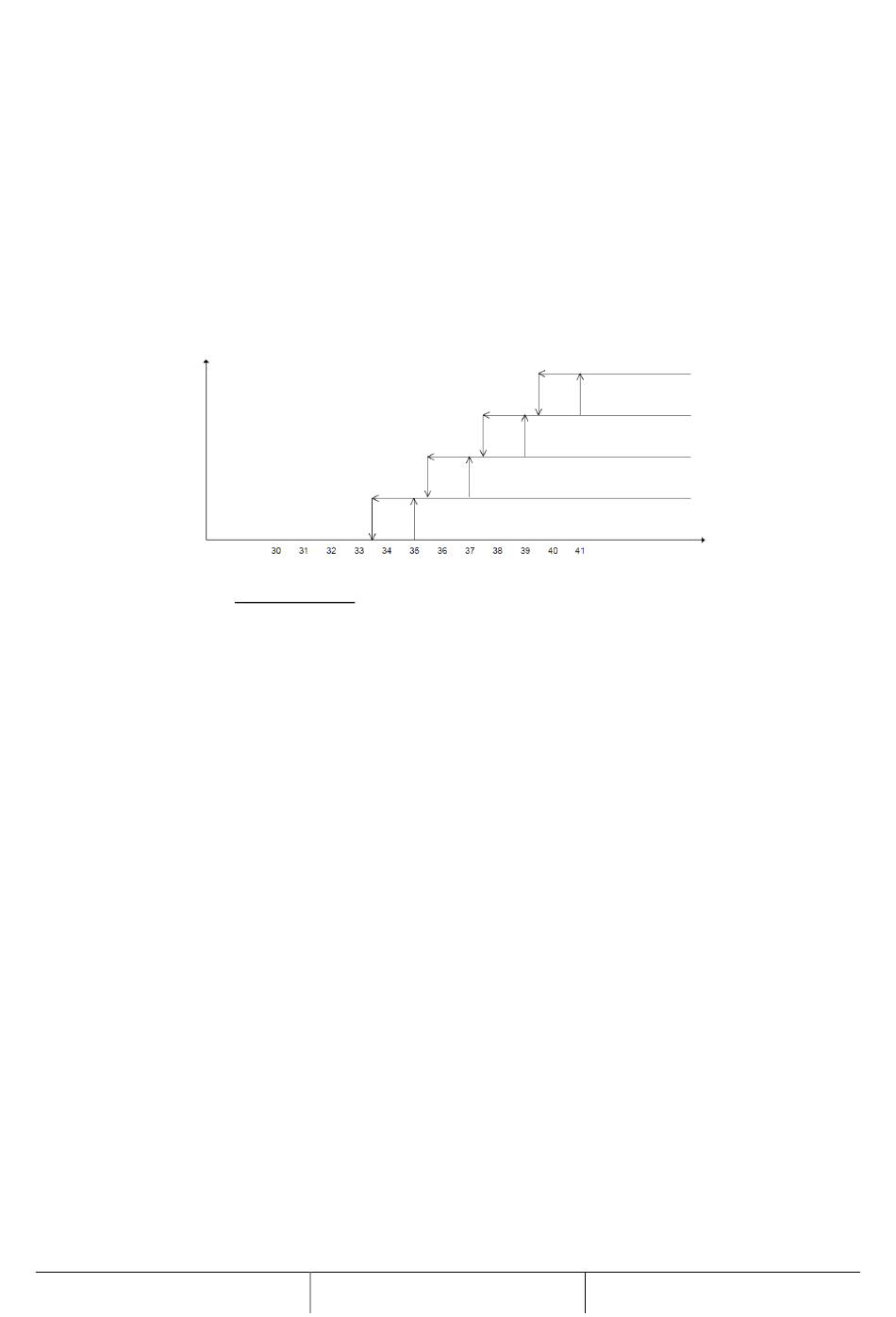

Gemäß dem Sollwert der Turmventilatoren # 1..4 und der in der Tabelle Sollwerte der Einheit aufgeführten
Grundeinstellungs-Differentialwerte fasst die folgende Zeichnung die Ein- bzw. Ausschaltbedingungen für die
Turmventilatoren zusammen.
Turm-
Ausgang
Die Steuerungszustände der Turmventilatoren (# 1..4) sind:
•
Aus
•
Ein
Der Steuerzustand des Turmventilators # ist AUS, wenn eine der folgenden Bedingungen eintrifft:
•
Der Status der Einheit ist AUS
•
Der Status des Turmventilators # ist Aus und EWT (Kond.-Eingang) oder LWT (Kond.-Ausgang) ist niedriger als
Sollwert Turmventilator #
•
Der Status des Turmventilators # ist Ein und EWT (Kond.-Eingang) oder LWT (Kond.-Ausgang) ist niedriger als
Sollwert Turmventilator # - Differential Turmventilator #
Der Steuerzustand des Turmventilators # ist Ein, wenn eine der folgenden Bedingungen eintrifft:
•
Der Status der Einheit ist Auto
•
EWT (Kond.-Eingang) oder LWT (Kond.-Ausgang) ist gleich oder höher als Sollwert Turmventilator #
Ist der Sollwert Kondensatorsteuerung auf die Option Kond.-Eingang oder Kond.-Ausgang gesetzt ist und der Sollwert
Kond.-Aout-Art auf die Optionen Vfd oder Bypassventil gesetzt ist, ist ebenfalls ein 0–1V-Signal für die Einheit
freigeschaltet, um ein Modulations-Kondensier-Gerät mittels eines PID-Controllers zu regeln.
Gemäß den in der Tabelle der Einheits-Sollwerte aufgeführten Grundeinstellungwerten von Vfd/Bypassventil ist die
folgende Zeichnung ein Beispiel des Verhaltens des Modulationssignals im Fall ei ner angenommenen reinen
proportionalen Steuerung.
23/85
Turm
Turm
Nr. 3
Turm
Nr. 2
Turm
Nr. 1
Gebrauchsanleitung
Nr. 4
Kond.-Temp.
(Eing./Ausg.)
