- Seite 1 Benutzerhandbuch Wallbox V2018.2 Plug&Charge WB1.1LMS | WB2.1LMS | WB2.2LMS RFID WB4.1LMS | WB4.2LMS Backoffice & RFID WB5.1LMS | WB5.2LMS Chargepoint Europe B.V. Postbus 360, 6900 AJ Zevenaar www.chargepoint.nl...
-
Seite 2: Inhaltsverzeichnis
Inhaltsaufgabe Seite 1. Allgemeine Informationen a. Einleitung b. Gewährleistung und Haftung 2. Beschreibung Ladepunkte a. Varianten Übersicht b. Optionale Ausstattung c. Erklärungen d. Sicherheit e. Bedienung Regelmäßige Wartung g. Reinigung h. Störungen 3. Detaillierte Produkt Information a. Abmessungen b. Technische Daten c. -
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen a. Einleitung Chargepoint hat einen Hintergrund in ‘smart energy supply’ im öffentlichen Raum. Wir haben diese Kenntnisse kombiniert mit unsere Vision auf die Möglichkeiten von ‘sustainable mobility’. Mit unserem Wissen, unserer Erfahrung und unserer Innovationskraft (Wissensplattformen) sind wir Spezialisten im Herstellen von Ladeinfrastrukturen! Wir bieten eine Reihe von Qualitätslösungen für jede Situation, bereit für die Zukunft, mit getesteten... -
Seite 4: Gewährleistung Und Haftung
Alle Informationen und Anweisungen in diesem Handbuch wurden gesammelt und zu besten Ehren und Gewissen zusammengestellt. Eine Haftung jeglicher Art kann nur von Chargepoint Europe BV akzeptiert werden, wenn die Richtlinien in diesem Handbuch strikt eingehalten werden und die Regeln für die Gewährleistungsansprüche, wie in unseren Lieferbedingungen beschrieben, erfüllt sind. -
Seite 5: Beschreibung Ladepunkte

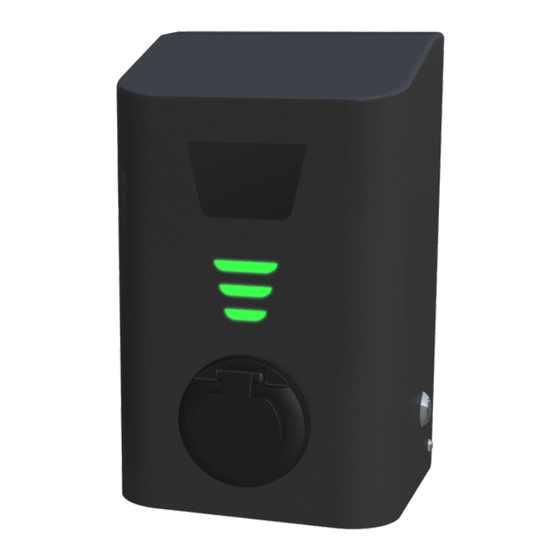

2. Beschreibung Ladepunkte a. Varianten Übersicht WB1.xLMS Plug & Charge / RFID / Backoffice Maximal 3,7kW (1x16A) oder 22kW (3x32A) Einer Steckdose 1 = LED Status 2 = Steckdose 3 = RFID-Fenster 4 = Zylinderschloss Plug&Charge RFID Anzahl Maximale Backoffice & möglich möglich Steckdosen... -
Seite 6: Optionale Ausstattung
• benachbarte spannungsführende Teile abdecken und Gefahrenstellen abgrenzen Das Gehäuse von Chargepoint ist robust. Trotzdem kann ein harter Schlag das Gehäuse und den Stecker beschädigen. Transportieren und senden Sie die Ladestation in seiner Originalverpackung, damit Sie nicht beschädigt werden kann. -
Seite 7: Bedienung
Wenn Sie den Ladepunkt verwenden, stellen Sie den guten Zustand des Ladekabels und des Steckers sicher. Die Chargepoint Ladestation dient nur zum Laden von Elektrofahrzeugen! Wenn beim Laden der Modus 3 markiert ist, besteht die Kommunikation zwischen dem Auto und dem Ladegerät nur dann, wenn ein entsprechender Ladestrom "abgewickelt"... -
Seite 8: Regelmäßige Wartung
Die Verantwortung für den Ladevorgang liegt bei den internen Laststeuerungen des Fahrzeugs. Der Ladepunkt liefert den notwendigen Ladestrom nur, nachdem er vom Auto erkannt wurde. f. Regelmäßige Wartung Man muss sicherstellen, dass die elektrischen Installationsrichtlinien auch im Laufe der Zeit eingehalten werden. -
Seite 9: Detaillierte Produkt Information
3. Detaillierte Produkt Information a. Abmessungen Wallbox mit einer Steckdose SCALE SCALE Wallbox mit zwei Steckdosen 25-9-2017 11:31:42 - Rev. Ver. Modified Description Material US proj Article number Status Drawing number Sheet Rev. www.jazo.com ST39552 ..10 SCALE SCALE 3:10 25-9-2017 11:23:38 - Rev. - Seite 10 Standsäule für einzelne Wallboxen 234,5 84,5 BKM M6 8x 227,5 62,5 SCALE...
- Seite 11 Blindklinkmoeren bij assemblage aanbrengen Standsäule für doppelter Wallboxen Blindklinkmoer SECTION SCALE 294,5 84,5 13-1-2016 8:46:40 Rev. Ver. Modified Description 92,5 Material Blindklinkmoeren bij assemblage aanbrengen Article number 257,5 Drawing number www.jazo.com ST38802...
-
Seite 12: Technische Daten
b. Technische Daten • Wallbox 3.7-22kW • Ladepunkt mit 1 oder 2 Steckdosen zum (gleichzeitigen) Laden von Elektrofahrzeugen • Versorgung: max. 32A, 230/400V 50 Hz, 3 Phase (TNS) • Geeignet für den direkten Anschluss an den Zählerschrank über Anschlusskabel bis 5x10mm ² •... -
Seite 13: Bedienungsanleitungen
4. Bedienungsanleitungen Chargepoint RFID mit Ladekarten & Backoffice Um eine optimale Benutzerfreundlichkeit zu gewährleisten, soll der Kunde den nachstehenden Anweisungen für die ordnungsgemäße Verwendung der Wallbox folgen. Wenn die Kunde das Backoffice verwenden will, sollte er sich mindestens 2 Tage vor der Inbetriebnahme für das Backoffice anmelden. - Seite 14 Chargepoint Plug & Charge Um eine optimale Benutzerfreundlichkeit zu gewährleisten, sollte der Kunde den nachstehenden Anweisungen für die ordnungsgemäße Verwendung der Wallbox folgen. Starten des Ladevorgang • Im Ruhezustand ist die LED grün oder aus (abhängig von der Einstellung) •...
-
Seite 15: Zertifikaten
5. Zertifikaten CE – CERTIFICATE – DECLARATION OF CONFORMITY Name of Manufacturer Chargepoint Europe BV Handelsdwarsstraat 6 6905 DJ Zevenaar The Netherlands Declares that the product Chargepoint Smart Wallbox Identification type WB 5.2 Is in conformity with Low Voltage Directive EU/2014/35... - Seite 16 Declaration of conformity to Z.E. READY 1.2 B and specific requirements Chargepoint Europe BV PO Box 360 6900 AJ Zevenaar The Netherlands The requirements covered by this Declaration: ZE/EV READY 1.2 B infrastructure specific requirements described in file ZER 19-08bis B (frozen Septembre 2013).
-
Seite 17: Declaration Of Conformity
Declaration of conformity in accordance with ISO/IEC 17050 Document number: conformvklEVC21 Last Mile Solutions a registrated trade mark of Threeforce B.V. 's-Gravendijkwal 66 3013 EG Rotterdam The Netherlands Mode 3 controller EV charger model communication module EVC21, EVC42 is compliant with CE directives and standards listed below: Directives Electromagnetic compatibility: ·... -
Seite 18: Lieferungsbedingungen
6. Lieferungsbedingungen Allgemeine Verkaufs- und Lieferungsbedingungen Unterzeichnet an der "Handelskammer" am 22. September 2017 Von Chargepoint Europe B.V., Postfach 360, 6900 AJ Zevenaar Art. I Allgemein Soweit diese Bedingungen Bestandteil von Angeboten und Vereinbarungen über die Bereitstellung von Lieferungen und / oder Dienstleistungen durch den Auftragnehmer sind, sind alle Bedingungen dieser Geschäftsbedingungen zwischen den Parteien wirksam, soweit sie... - Seite 19 Art. IV Preis 1. Die vom Auftragnehmer angegebenen Preise verstehen sich ohne Umsatzsteuer und sonstige staatliche Steuern, die auf Verkauf und Lieferung zu entrichten sind und auf der Lieferung der Fabrik unter den Bedingungen des Angebots beruhen, sofern in diesen Bedingungen nichts anderes bestimmt ist.
- Seite 20 Art. VI Lieferung 1. Lieferfrist beginnt spätestens zu folgenden Zeiten: a. das Datum des Abschlusses der Vereinbarung; b. das Datum der Empfang der für die Ausführung des Vertrages erforderlichen Unterlagen, Daten, Lizenzen usw. durch den Auftragnehmer; c. das Datum der Erfüllung der für den Arbeitsbeginn erforderlichen Formalitäten; d.
- Seite 21 a. Die Angestellten des Auftragnehmers können, sobald sie bei der Installation ankommen, ihre Arbeit beginnen und während der normalen Arbeitszeit weitergehen und, falls der Auftragnehmer dies für notwendig erachtet, außerhalb der normalen Arbeitszeit, vorausgesetzt, dass es rechtzeitig ist dem Kunden mitgeteilt; b.
- Seite 22 Art. IX Risiko und Eigentumsübergang 1. Sofort nach Lieferung des Produktes gemäß Art. VI Absatz 3 trägt der Auftraggeber das Risiko von unmittelbaren und mittelbaren Schäden, die sich aus oder durch dieses Produkt ergeben können, es sei denn, der Verlust der Absicht oder die absichtliche Rücksichtslosigkeit ist auf die Arbeitnehmer des Auftragnehmers zurückzuführen.
- Seite 23 3. Die in den Absätzen 1 und 2 genannten Mängel der Gewährleistung werden vom Auftragnehmer durch Reparatur oder Ersatz des defekten Teils, gleichgültig, ob es sich im Betrieb des Auftragnehmers befindet oder nicht, durch Ersatz eines Ersatzteils, eines und andere immer bei der Wahl des Auftragnehmers.
- Seite 24 10. Die behauptete Verletzung der Gewährleistungsverpflichtungen durch den Auftragnehmer erlischt den Auftraggeber nicht von den sich daraus ergebenden Verpflichtungen aus einem mit dem Auftragnehmer geschlossenen Vertrag. Art. XII Haftung 1. Die Haftung des Auftragnehmers beschränkt sich auf die Einhaltung der in Artikel XI dieser Bedingungen genannten Gewährleistungsverpflichtungen.
- Seite 25 Art. XIV Suspension und Auflösung 1. Im Falle der Nichterfüllung der Vereinbarung durch höhere Gewalt ist der Auftragnehmer berechtigt, die Vereinbarung nicht länger als sechs Monate ohne rechtliche Eingriffe auszusetzen oder zu kündigen oder die Vereinbarung ganz oder teilweise ohne Entschädigung zu kündigen wird gehalten werden.
