MIXING CONSOLE
Bedienungsanleitung
Optimale Mischergebnisse
Seiten 6 bis 18
G

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha MG6FX

  • Seite 1 MIXING CONSOLE Bedienungsanleitung Optimale Mischergebnisse Seiten 6 bis 18...
  • Seite 2: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen – Für den sicheren Betrieb – WARNUNG Bei heraufziehendem Gewitter schalten Sie das Gerät Installation baldmöglichst aus, und ziehen Sie das Netzkabel aus der Steckdose. Schließen Sie den Netzadapter dieses Gerätes nur an eine Bei unmittelbarer Blitzschlaggefahr berühren Sie nicht den Netzsteckdose der in dieser Anleitung bzw.
  • Seite 3: Für Den Richtigen Betrieb

    Compliance by Yamaha Corporation of America or its subsidiaries. * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord IMPORTANT.
  • Seite 4: Inhaltsverzeichnis

    Einleitung Vielen Dank für Ihren Kauf des Mischpults MG16/6FX von YAMAHA. Dieses Mischpult verbindet einfache Bedienung mit vielfältigen Einsatzmöglichkeiten und ist ideal für PA-Anwendungen, fest installierte Systeme und viele ähnliche Anwendungen. Bitte lesen Sie dieses Handbuch sorgfältig vor der Benutzung, damit Sie aus den überragenden Funktionen das Beste herausholen und jahrelang einen problemfreien Betrieb...
  • Seite 5: Vor Der Inbetriebnahme Des Mischpults

    Einleitung Vor der Inbetriebnahme des Einschalten des Mischpults Mischpults Drücken Sie den Einschaltknopf in die ON-Stellung. Wenn der Strom abgeschaltet werden soll, drücken Sie den Schalter auf (1) Überzeugen Sie sich, dass der Einschaltknopf auf STANDBY STANDBY. gestellt ist. Beachten Sie, dass auch in der STANDBY-Position Verwenden Sie nur den zugehörigen Adapter PA-30.
  • Seite 6: Optimale Mischergebnisse

    Optimale Mischergebnisse Eine Einleitung Sie haben sich ein Mischpult gekauft und möchten es auf der Stelle einsetzen. Schließen Sie einfach alles an, stellen die Regler ein und ab … gehts !? Nun, wenn Sie Erfahrung damit haben, dann wird es keine Probleme geben, aber wenn dies das erste Mal ist, dass Sie ein Mischpult benutzen, sollten Sie sich die Zeit nehmen, dieses kleine Tutorial zu lesen, um ein paar Grundlagen zu verstehen, die Ihnen zu...
  • Seite 7: Alles An Seinem Platz

    Optimale Mischergebnisse Alles an seinem Platz 1-1. Jede Menge Anschlüsse – Was gehört wozu? Möglicherweise hätten Sie gern für die Installation der Anlage einige Antworten auf Fragen, wie die folgenden: „Wozu brauche ich all diese verschiedenen Anschlüsse auf der Rückseite des Mischpults?“ und „Worin unterscheiden sie sich?“.
  • Seite 8 Optimale Mischergebnisse 1-2. Symmetrisch – unsymmetrisch – Wo liegt der Unterschied? Mit einem Wort: „Rauschen“. Der wichtigste Grund für den Einsatz von symmetrischen Verbindungen ist die Reduzierung von Störgeräuschen oder Rauschen, und für diesen Zweck sind sie bestens geeignet. Jedes Stück Kabel nimmt wie eine Antenne die elektromagnetischen Felder auf, von denen wir permanent umgeben sind: Rundfunk und Fernsehsignale ebenso wie die Störschwingungen, die von Kraftstromkabeln, Motoren, elektrischen Geräten, Computer-Monitoren oder einer Vielzahl von anderen Quellen verursacht werden.
  • Seite 9: Signalpegel - Erlaubtes Und Verbotenes In Dezibel

    Schalter so einzustellen, dass sie mit dem Pegel der angeschlossenen Geräte übereinstimmen. Eingänge, die mit einem „Gain“-(Verstärkungs-) Regler ausgestattet sind – wie die Mono- Kanaleingänge Ihres Yamaha-Mischpults – können mit stark variierenden Eingangspegeln umgehen, weil mit diesem Regler die Eingangsempfindlichkeit an das Signal angepasst werden kann. Mehr hierzu später.
  • Seite 10: Wie Das Mischpult Ihr Signal Verarbeitet

    Optimale Mischergebnisse Wie das Mischpult Ihr Signal verarbeitet Auf den ersten Blick erscheint schon das Blockschaltbild eines einfachen Mischpultes wie der Bauplan einer Raumstation. Tatsächlich sind Blockschaltbilder eine große Hilfe zum Verständnis zur Signalverarbeitung im Mischpult. Hier ein stark vereinfachtes Blockschaltbild eines typischen Mischpults, um Ihnen einen Eindruck zu vermitteln, welche Abläufe hier stattfinden.
  • Seite 11: Erste Schritte Zum Optimalen Sound

    Optimale Mischergebnisse Erste Schritte zum optimalen Sound Bevor Sie an den Einsatz des Equalizers und von Effekten denken, oder an das Abmischergebnis insgesamt, achten Sie darauf, die Pegel für jede einzelne der Tonquellen korrekt einzustellen. Dies kann nicht oft genug betont werden –...
  • Seite 12: Pegel-Einstellung Für Optimierte Ergebnisse

    Optimale Mischergebnisse 3-2. Pegel-Einstellung für optimierte Ergebnisse Nachdem wir nun also wissen, was wir erreichen müssen, stellt sich die Frage, wie wir dies erreichen. Werfen Sie noch einen weiteren Blick auf das Blockdiagramm des Mischpults, und Sie werden die Spitzenwertanzeige bemerken, direkt hinter dem Vorverstärker und dem Equalizer. Hier finden Sie die Antwort auf unsere Frage.
  • Seite 13: Externe Effekte, Monitormischung Und Gruppen

    Optimale Mischergebnisse Externe Effekte, Monitormischung und Gruppen 4-1. AUX-Busse für Monitorwege und Pre/Post – Was ist der Unterschied? gemeinsame Effekte Post Es gibt eine Reihe von Gründen, an einem Ein „Pre-Fader“-Signal wird Ein Post-Fader-Signal wird bestimmten Punkt das Signal beim Durchlaufen an einem Punkt vor dem Ka- an einem Punkt hinter dem des Mischpults abzugreifen: Die beiden häu-...
  • Seite 14: Gruppen Einsetzen

    Optimale Mischergebnisse 4-2. Gruppen einsetzen Gruppen-Busse und -Fader können den Abmischprozess erheblich vereinfachen – vor allem bei Live- Auftritten, wo eine schnelle Reaktion erforderlich ist. Wenn Sie eine Gruppe von Kanälen haben, die gleichzeitig, also parallel eingestellt werden müssen, aber ihre unterschiedlichen Pegel im Verhältnis zueinander behalten sollen, dann ist die Bildung von Gruppen der richtige Weg.
  • Seite 15: Kanal-Inserts Für Kanalspezifische Signalverarbeitung

    Optimale Mischergebnisse 4-3. Kanal-Inserts für kanalspezifische Signalverarbeitung Ein anderer Weg, um ein Signal aus dem Mischpult heraus zu schleusen sind „Channel Inserts“. Diese Kanal-Einschleifpunkte befinden sich meistens vor den Kanalreglern. Wenn sie benutzt werden, unterbrechen sie den Weg des Signals im Mischpult. Anders als die AUX-Sends und –Returns sind die Inserts nur mit dem jeweils zugehörigen Kanal zu verwenden.
  • Seite 16: Der Bessere Mix

    Optimale Mischergebnisse Der bessere Mix Beispiel 2: 5-1. Der Einstieg in das Abmischen – Ein funky Rhythm&Blues-Groove wie anfangen? Wenn Sie es mit einem Rhythm’n-Blues-Band mit Funk-Einschlag zu tun haben, dann geht es um Abmischen, eine einfache Sache – oder? Einfach den Groove, und die Vorgehensweise ist deshalb die Fader solange verschieben, bis der Sound stimmt? Sicher, Sie können so vorgehen;...
  • Seite 17: Einstellen Des Stereobildes Für Saubere Mischergebnisse

    Optimale Mischergebnisse 5-2. Einstellen des Stereobildes für 5-3. Die Klangregelung einsetzen saubere Mischergebnisse Alles in allem: weniger ist mehr. Es gibt eine Reihe von Fällen, in denen es nötig sein wird, bestimmte Die Technik der Pan- oder Balance-Einstellung Frequenzbereiche zu dämpfen; beim Anheben von bestimmt nicht nur, wo die Instrumente im Stereo- Frequenzen sollten Sie sparsam und vorsichtig vor- Klangraum positioniert sind.
  • Seite 18: Der Raumklang

    Optimale Mischergebnisse 5-4. Der Raumklang 5-5. Integrierte Effekte & Klangregelung Der Einsatz von Nachhall (Hall) und/oder Echo Ihr MG-Mischpult besitzt ein leistungsfähiges über die AUX-Busse des Mischpults in vernünfti- internes Effektsystem und einen grafischen Equali- gen Grenzen kann ein Mischergebnis abrunden, zer, mit dem Sie auch ohne externe Geräte über aber zuviel davon kann zu einem Verwaschen vielfältige Möglichkeiten der Klangeinstellung...
  • Seite 19: Vorderes Und Rückseitiges Bedienfeld

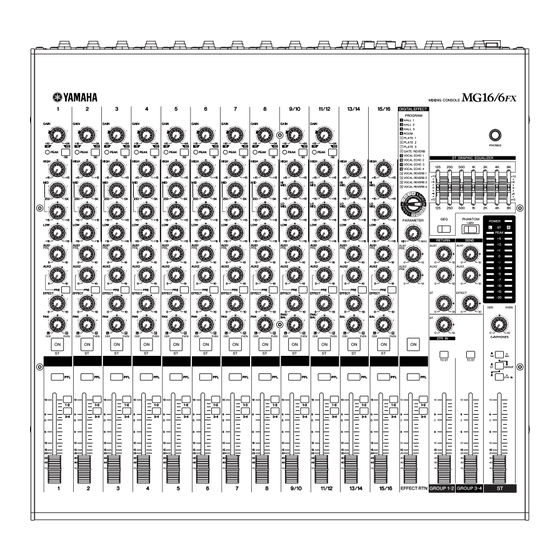

    Vorderes und rückseitiges Bedienfeld 1 GAIN-Regler (Verstärkung) Kanal-Regler-Bereich Hier stellen Sie den Eingangssignalpegel ein. Für die optimale Einstellung von Geräuschspannungsabstand und Dynamik stimmen Sie den Pegel so ab, dass die Spitzenpegelanzeige ) nur bei maximalem Eingangspegel aufleuchtet. Die Skala von –60 bis –16 zeigt den MIC-Eingangspegel an. Kanäle Kanäle Kanäle...
  • Seite 20 Vorderes und rückseitiges Bedienfeld 5 Regler AUX1 und AUX2 0 PFL-Schalter (Pre-Fader Listening) Der AUX1-Regler stellt den Signalanteil ein, der vom Kanal Mit diesem Schalter können Sie das Signal vor dem Lautstärke- zum AUX1-Bus gesendet wird; der AUX2-Regler entsprechend regler (Pre-Fader) abhören. Drücken Sie ihn zum Einschalten das Signal für den AUX2-Bus.
  • Seite 21: Master-Regler-Bereich

    Vorderes und rückseitiges Bedienfeld 3 Schalter TO ST Master-Regler-Bereich Wenn dieser Schalter eingeschaltet ist ( ), führt das Misch- pult das Signal, das durch die GROUP-Fader geregelt wurde ), auf den Stereo-Bus. Das Signal von GROUP 1/3 liegt dann auf Stereo L, das von GROUP 2/4 auf Stereo R. 4 Master SEND •...
  • Seite 22 Vorderes und rückseitiges Bedienfeld 8 Signalschalter für die Pegelanzeigen C PHONES-Buchse Diese Signalschalter für die Pegelanzeige bestimmen zusam- Anschluss für Kopfhörer. Dies ist eine Ausgangsbuchse für men mit den PFL-Schaltern der Kanäle das Signal, das über einen Stereokopfhörer. den C-R/PHONES Regler auf die Buchsen C-R OUT, die Das an diesen Buchsen abzugreifende Signal hängt PHONES-Buchsen und die Pegelanzeigen geführt wird.
  • Seite 23: Ein-/Ausgänge Auf Der Rückseite

    Vorderes und rückseitiges Bedienfeld Ein-/Ausgänge auf der Rückseite 1 Kanal-Eingangsbuchsen (Input) 3 Kanal-Eingangsbuchsen (Input) • MIC-Buchsen (Kanäle 1 bis 8, 9/10, 11/12) Dies sind unsymmetrische Eingänge. Zwei Buchsentypen sind Dies sind symmetrische XLR-Eingangsbuchsen. hier nutzbar: Klinkenbuchsen (Kanäle 9/10 bis 15/16) und Cinch-Buchsen (RCA) (Kanäle 13/14, 15/16).
  • Seite 24 Vorderes und rückseitiges Bedienfeld 6 Buchsen C-R OUT 9 Buchsen REC OUT (L, R) Dies sind Klinken-Ausgangsbuchsen mit symmetrischer Dies sind unsymmetrische Cinch-Ausgangsbuchsen (RCA). Impedanz. Hier wird das gemischte Signal ausgegeben, dessen Wenn Sie an diesen Buchsen ein externes Aufnahmegerät Pegel mit dem Regler C-R/PHONES eingestellt wird.
  • Seite 25: Installation

    Installation Wenn ein Kanal sowohl Eingangsbuchsen für MIC- Anschließen und Einrichten des HINWEIS als auch für LINE-Signale aufweist, sollten Sie immer nur eine davon verwenden; nicht beide Mischpults gleichzeitig. Bitte schließen Sie jeweils nur eine der beiden Eingangsbuchsen für einen Kanal an. (1) Vor dem Anschluss von Mikrofonen und Instrumenten (3) Um Schäden an den Lautsprechern zu vermeiden, schalten Sie überzeugen Sie sich bitte, dass alle Geräte ausgeschaltet sind.
  • Seite 26 Installation I Einsatz als PA-Mischpult (Public Address) für Live-Anwendungen Monitorlautsprecher (Intern) Schlagzeug Endverstärker Effekt-Gerät Mikrofone CD-, Kassetten- oder DAT-Rekorder Bass CD-Spieler Synthesizer Effekt-Gerät Gitarre Mikrofone Endverstärker Gitarre Kopfhörer Saallautsprecher (extern) Beispiel für die Lautsprecheranordnung Bühne (intern) AUX 1 Zuhörerbereich (extern) MG16/6FX...
  • Seite 27: Rack-Montage

    Installation Rack-Montage I Befestigung (1) Metallträger für die Rack-Befestigung sind mit Schrauben am Gerät befestigt. Mit einem Schraubenzieher können Sie diese Befestigungsträger entfernen. (2) Drehen Sie die Träger um, und montieren Sie sie mit den gleichen Schrauben umgekehrt an den gleichen Positionen. (3) Montieren Sie das Gerät im Rack, und befestigen Sie es dort.
  • Seite 28: Anhang

    Anhang Technische Daten I Allgemeine Daten Ω Frequenzgang (ST OUT) 20 Hz–20 kHz +1 dB, –3 dB @+4 dBu, 600 (Verstärkungsregler auf minimaler Einstellung) Ω Total Harmonic Distortion (ST OUT) 0,1% (THD+N) @+14 dBu, 20 Hz–20 kHz, 600 (Verstärkungsregler auf maximaler Einstellung) –128 dBu Äquivalentes Eingangsrauschen (Kanäle 1 bis 8) –100 dBu...
  • Seite 29 0 dBu = 0,775 V und 0 dBV = 1 V Die Angaben der Technischen Daten sowie die Beschreibungen in diesem Handbuch dienen ausschließlich zu Informationszwecken. Yamaha Corp. behält sich das Recht vor, Produkte oder Technische Daten jederzeit ohne Vorankündigung zu ändern. Da sich Technische Daten, Ausstattung oder Zubehör an den jeweiligen Verkaufsorten unterscheiden können, klären Sie diesbezügliche Fragen bitte mit Ihrem...
  • Seite 30: Abmessungen

    Anhang Abmessungen H 108 101.3 W 423 Einheit: mm Rack-Montage MG16/6FX...
  • Seite 31: Blockdiagramm Und Pegel-Diagramm

    Anhang Blockdiagramm und Pegel-Diagramm MG16/6FX...
  • Seite 32 Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich. Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante. Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.
