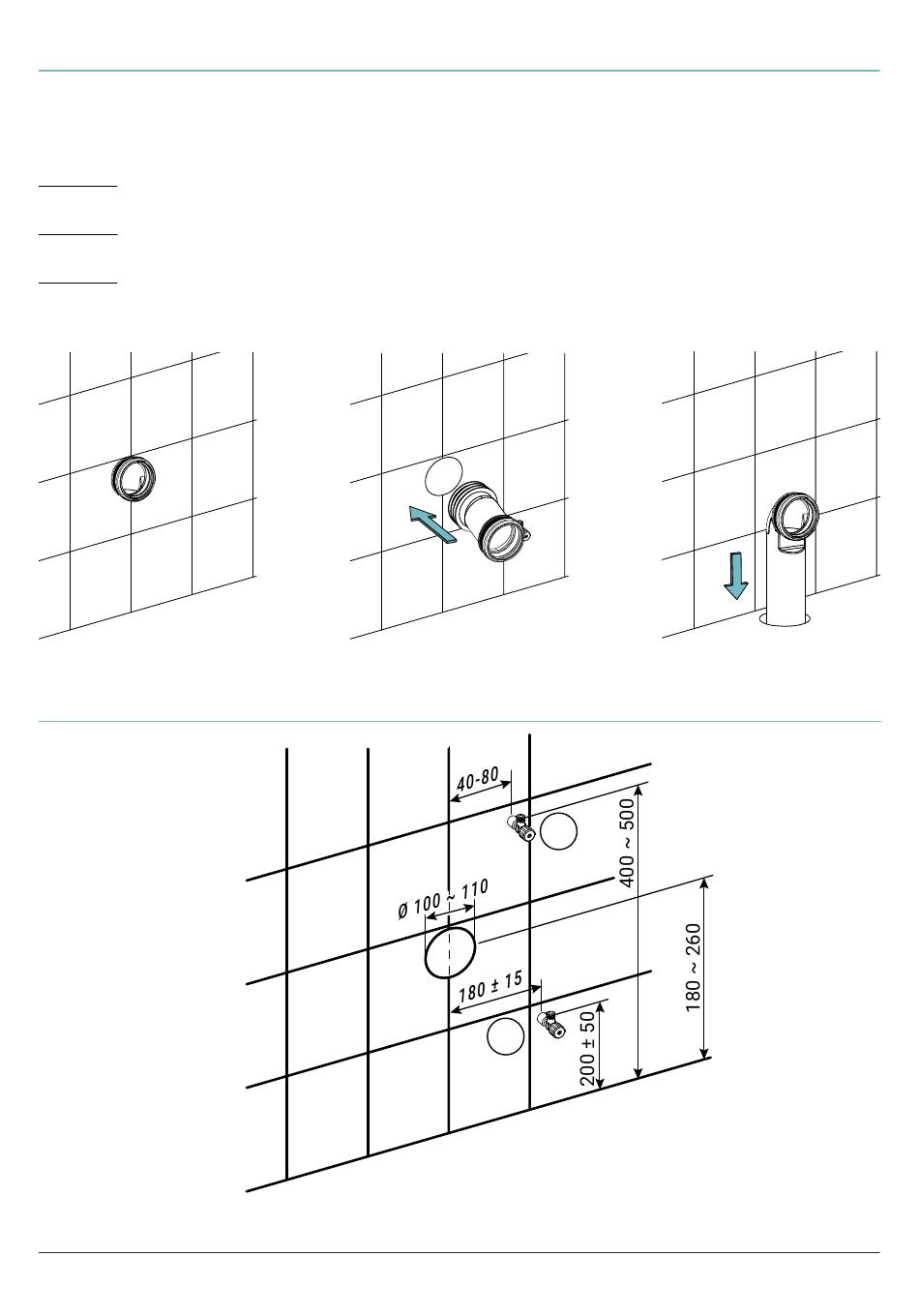

INSTALLATIONSSCHRITTE

Variante A: Wenn sich der Wandabfluss in einer Höhe zwischen 220 mm und 240 mm befindet, benötigen Sie kein zu-

sätzliches Abwasserrohr.

Variante B: Wenn sich der Wandabfluss in einer Höhe zwischen 180 mm und 220 mm befindet, benötigen Sie einen

etagierten Anschlussstutzen (optional erhältlich).

Variante C: Wenn sich der Abfluss im Boden befindet, sollte sich dieser maximal 9cm von der Wand entfernt befinden

(Rohraußenkante).

Variante A

Wandabfluss

Höhe Rohrmitte 220 - 240 mm

Setzen Sie nun ein ½ Zoll Eckventil an einer freien Stelle unterhalb des Wassertanks.

MEWATEC MagicWall

Spülwand

Variante B

Wandabfluss - Höhe Rohrmitte 180 mm

(Anschlussstutzen etagiert nötig)

Maße für Wandabfluss und Eckventil (Wasserleitung)

Alternative A und Alternative B

Wählen Sie hierfür Position A oder B.

Variante C

Bodenabfluss
