1.1.1
Montage des Bediengeräts MCU-001
Das Bediengerät MCU-001 ist für die bündige Konsolen- oder Pultmontage gedacht.
1. Fertigen Sie mit Hilfe der mitgelieferten Schablone am Einbauort einen Ausschnitt für das
MCU-001 an.

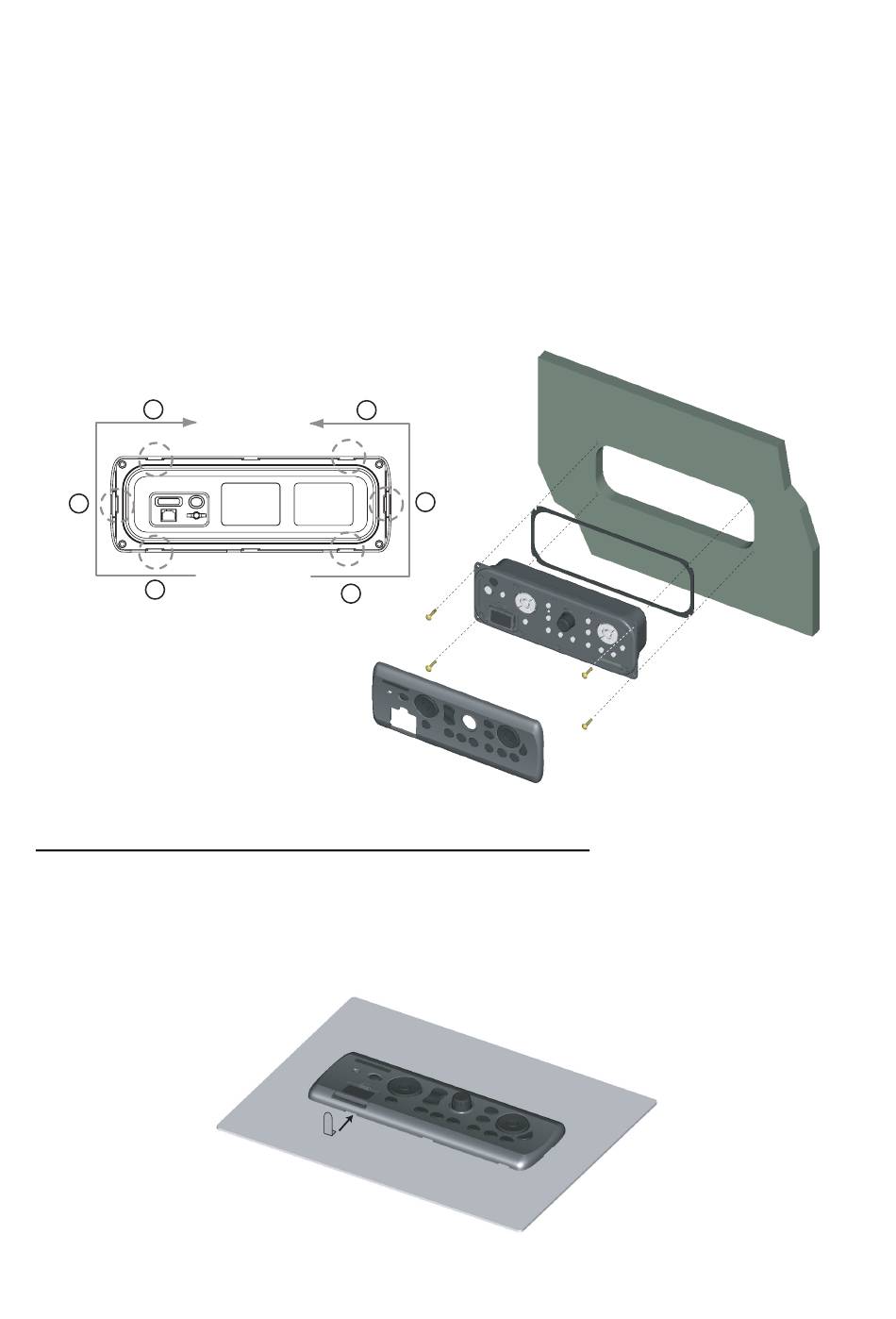

2. Entfernen Sie die vordere Abdeckplatte vom MCU-001, indem Sie die Befestigungen an der
Rückseite in der in der nachfolgenden Abbildung gezeigten Reihenfolge lösen.
Hinweis: Nehmen Sie die Platte vorsichtig ab, um sie nicht zu beschädigen.
3. Befestigen Sie die Montagedichtung am MCU-001.
4. Befestigen Sie das MCU-001 mit vier Blechschrauben (mitgeliefert).
5. Befestigen Sie die vordere Abdeckplatte am MCU-001.
6
5
4
MCU-001, Rückansicht
(Orte der Halterungen und
Reihenfolge zum Lösen)
So entfernen Sie die vordere Abdeckplatte vom Montageort
Verwenden Sie das (mitgelieferte) Entfernungswerkzeug wie nachfolgend gezeigt zur Entfernung
der vorderen Abdeckplatte nach der Montage des Geräts. Versuchen Sie nicht, sie auf andere
Weise zu entfernen, um sie nicht zu beschädigen.
1. Setzen Sie das Entfernungswerkzeug in die linke Kerbe an der Unterseite des Geräts.
3
2
1
Frontplatte
2
Aussparung
Montage
Dichtung
MCU-001
Blechschrauben
(4 Stück)
