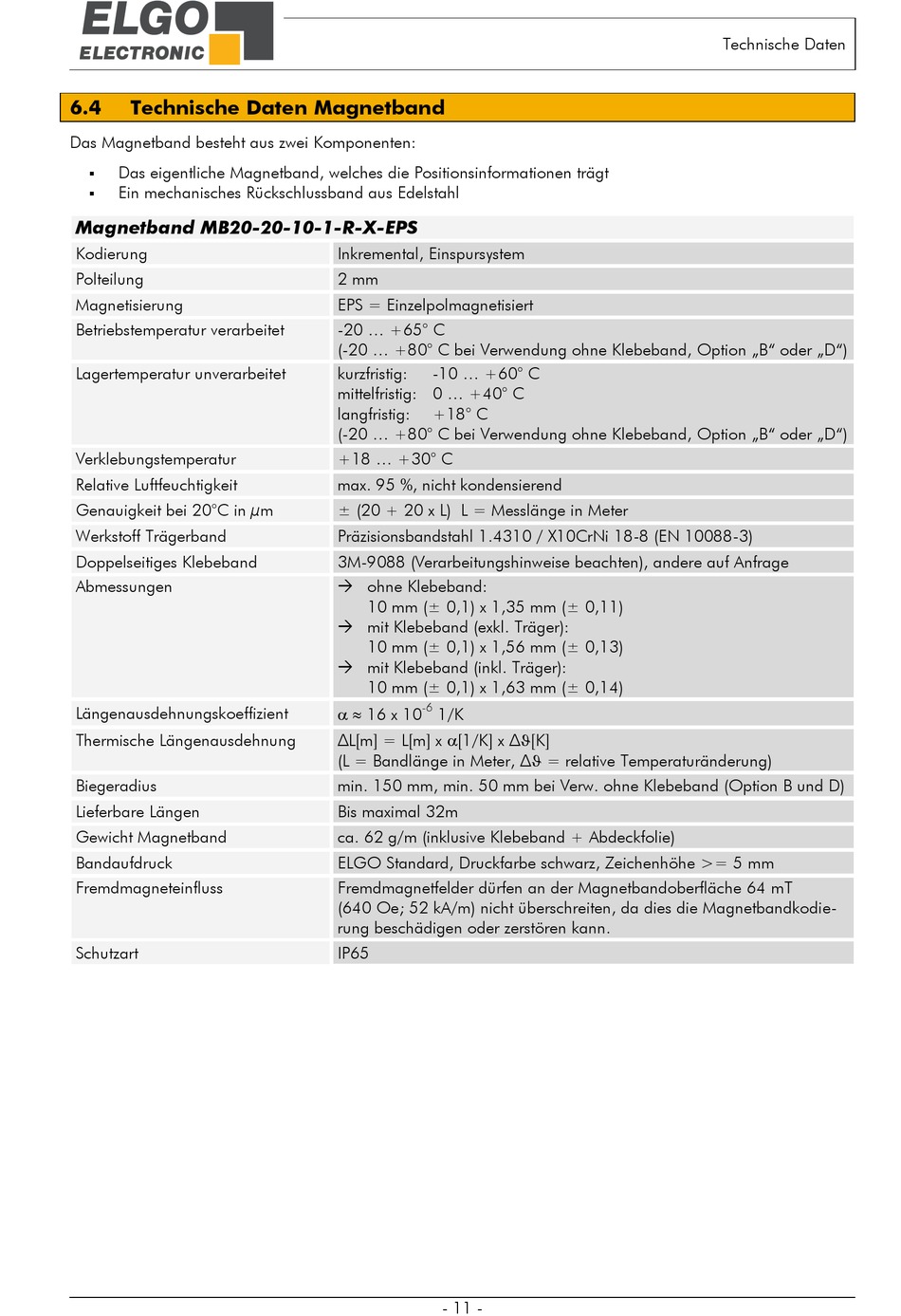

6.4
Technische Daten Magnetband
Das Magnetband besteht aus zwei Komponenten:
Das eigentliche Magnetband, welches die Positionsinformationen trägt
Ein mechanisches Rückschlussband aus Edelstahl
Magnetband MB20-20-10-1-R-X-EPS
Kodierung
Polteilung
Magnetisierung
Betriebstemperatur verarbeitet
Lagertemperatur unverarbeitet
Verklebungstemperatur
Relative Luftfeuchtigkeit
Genauigkeit bei 20°C in µm
Werkstoff Trägerband
Doppelseitiges Klebeband
Abmessungen
Längenausdehnungskoeffizient
Thermische Längenausdehnung
Biegeradius
Lieferbare Längen
Gewicht Magnetband
Bandaufdruck
Fremdmagneteinfluss
Schutzart
Inkremental, Einspursystem
2 mm
EPS = Einzelpolmagnetisiert
-20 ... +65° C
(-20 ... +80° C bei Verwendung ohne Klebeband, Option „B" oder „D")
kurzfristig:
-10 ... +60° C
mittelfristig: 0 ... +40° C
langfristig:
+18° C
(-20 ... +80° C bei Verwendung ohne Klebeband, Option „B" oder „D")
+18 ... +30° C
max. 95 %, nicht kondensierend
± (20 + 20 x L) L = Messlänge in Meter
Präzisionsbandstahl 1.4310 / X10CrNi 18-8 (EN 10088-3)
3M-9088 (Verarbeitungshinweise beachten), andere auf Anfrage
ohne Klebeband:
10 mm (± 0,1) x 1,35 mm (± 0,11)
mit Klebeband (exkl. Träger):
10 mm (± 0,1) x 1,56 mm (± 0,13)
mit Klebeband (inkl. Träger):
10 mm (± 0,1) x 1,63 mm (± 0,14)
-6
16 x 10
1/K
∆L[m] = L[m] x [1/K] x ∆[K]
(L = Bandlänge in Meter, ∆ = relative Temperaturänderung)
min. 150 mm, min. 50 mm bei Verw. ohne Klebeband (Option B und D)
Bis maximal 32m
ca. 62 g/m (inklusive Klebeband + Abdeckfolie)
ELGO Standard, Druckfarbe schwarz, Zeichenhöhe >= 5 mm
Fremdmagnetfelder dürfen an der Magnetbandoberfläche 64 mT
(640 Oe; 52 kA/m) nicht überschreiten, da dies die Magnetbandkodie-
rung beschädigen oder zerstören kann.
IP65
- 11 -
