e_kb458.book Page 20 Thursday, March 20, 2008 11:53 AM

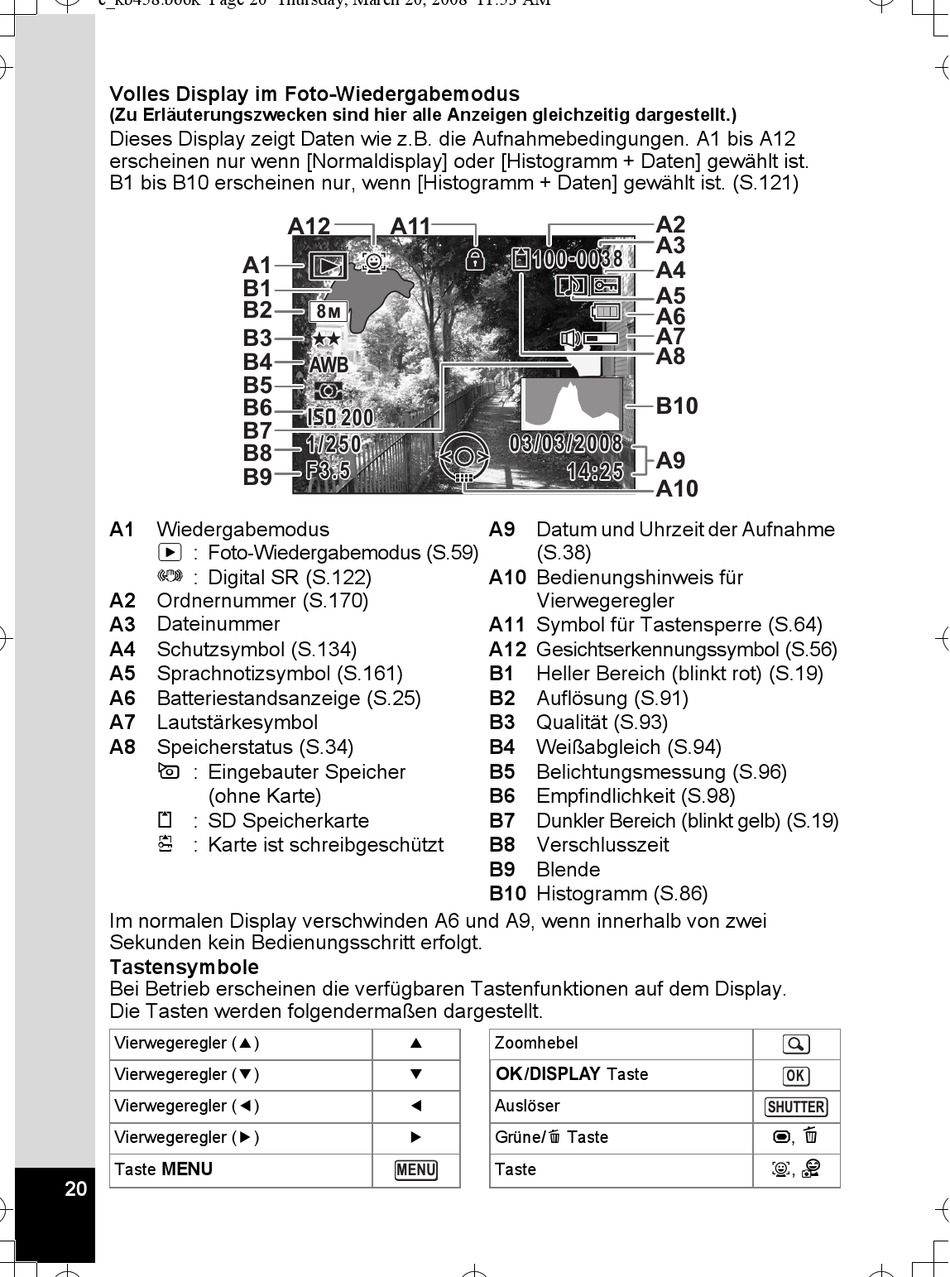

Volles Display im Foto-Wiedergabemodus
(Zu Erläuterungszwecken sind hier alle Anzeigen gleichzeitig dargestellt.)
Dieses Display zeigt Daten wie z.B. die Aufnahmebedingungen. A1 bis A12
erscheinen nur wenn [Normaldisplay] oder [Histogramm + Daten] gewählt ist.
B1 bis B10 erscheinen nur, wenn [Histogramm + Daten] gewählt ist. (S.121)
A1
B1
B2
B3
B4
B5
B6
B7
B8
B9
A1 Wiedergabemodus
w : Foto-Wiedergabemodus (S.59)
P : Digital SR (S.122)
A2
Ordnernummer (S.170)
Dateinummer
A3
A4 Schutzsymbol (S.134)
A5 Sprachnotizsymbol (S.161)
A6 Batteriestandsanzeige (S.25)
A7 Lautstärkesymbol
A8 Speicherstatus (S.34)
+ : Eingebauter Speicher
(ohne Karte)
a : SD Speicherkarte
r : Karte ist schreibgeschützt
Im normalen Display verschwinden A6 und A9, wenn innerhalb von zwei
Sekunden kein Bedienungsschritt erfolgt.
Tastensymbole
Bei Betrieb erscheinen die verfügbaren Tastenfunktionen auf dem Display.
Die Tasten werden folgendermaßen dargestellt.
Vierwegeregler (2)
Vierwegeregler (3)
Vierwegeregler (4)
Vierwegeregler (5)
Taste 3
20
A12
A11
8
M
200
200
200
1/250
1/250
1/250
F3.5
F3.5
F3.5
2
3
4
5
MENU
A2
A3
100 - 0038
100 - 0038
100
0038
A4
A5
A6
A7
A8
B10
03/03/2008
03/03/2008
03/03/2008
A9
14:25
14:25
14:25
A10
A9 Datum und Uhrzeit der Aufnahme
(S.38)
A10 Bedienungshinweis für
Vierwegeregler
A11 Symbol für Tastensperre (S.64)
A12 Gesichtserkennungssymbol (S.56)
B1 Heller Bereich (blinkt rot) (S.19)
B2 Auflösung (S.91)
B3 Qualität (S.93)
B4 Weißabgleich (S.94)
B5 Belichtungsmessung (S.96)
B6 Empfindlichkeit (S.98)
B7 Dunkler Bereich (blinkt gelb) (S.19)
B8 Verschlusszeit
B9 Blende
B10 Histogramm (S.86)
Zoomhebel
4/W Taste
Auslöser
Grüne/i Taste
Taste
OK
SHUTTER
i
X,
J
I,
