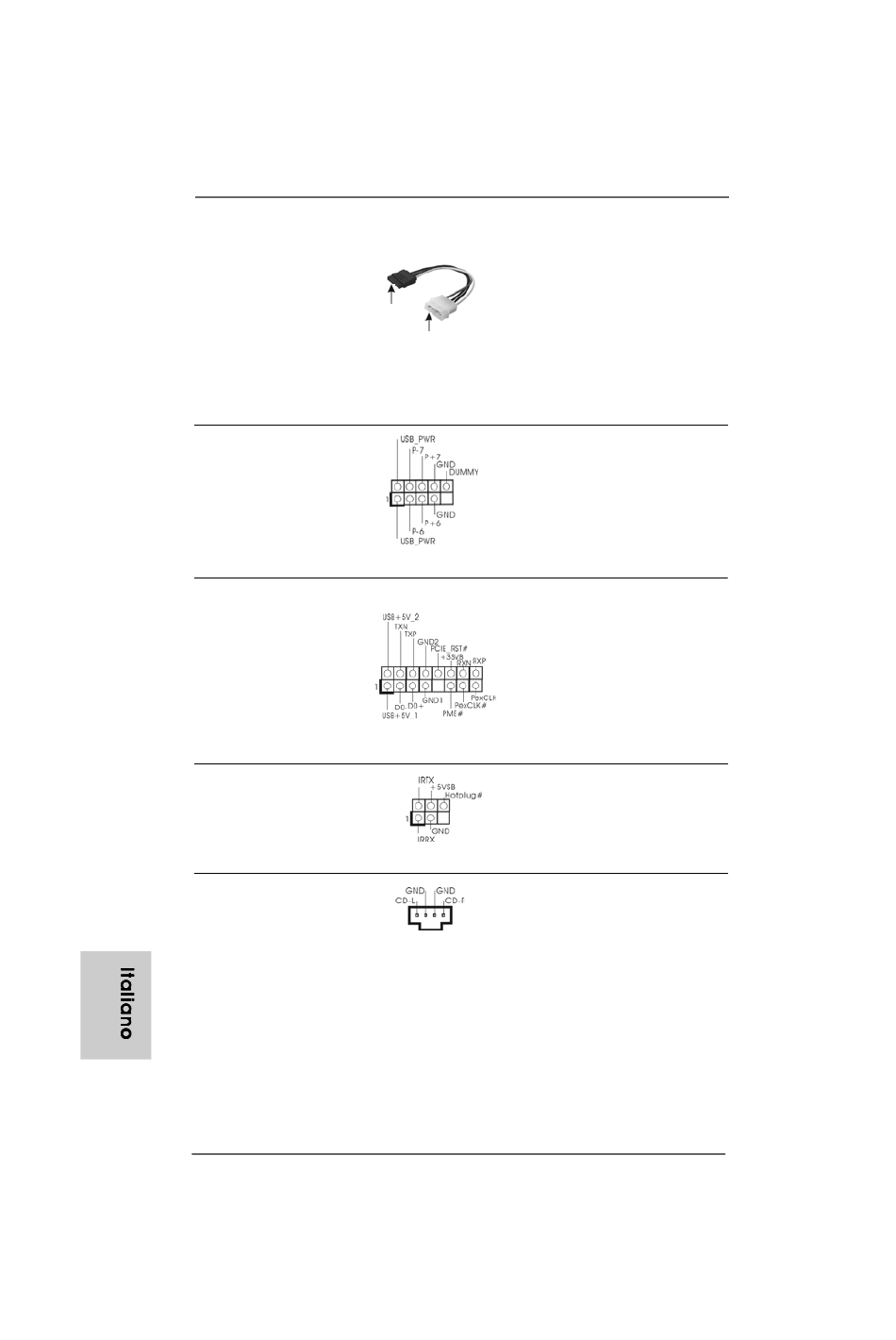

Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all'ailmentazione
dei dischi SATA
Collettore USB 2.0
(9-pin USB6_7)
(vedi p.2 No. 17)
WiFi/E Header
(15-pin WIFI/E)
(vedi p.2 Nr. 21)
Intestazione Di Rilevazione Di
DeskExpress Hot Plug
(5-pin IR1)
(vedi p.2 Nr. 26)
Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 item 24)
1 1 2 1 1 2 1 1 2
1 1 2 1 1 2
ASRock
Collegare l'estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l'estremità
bianca del cavo di
Connettere al gruppo
alimentazione SATA al
di alimentazione
connettore power
dell'alimentatore.
Oltre alle sei porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di uno
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Questo header supporta la
funzione WiFi+AP con il modulo
WiFi-802.11g o WiFi-802.11n
ASRock, un adattatore per
WLAN (rete locale wireless).
Consente di creare un ambiente
wireless e godersi la comodità di
una connettività di rete wireless.
Questa intestazione sostiene la
funzione di rilevazione di Hot
Plug per ASRock DeskExpress.
Permettono di ricevere input
stereo audio da fonti di
suono come CD-ROM, DVD -
CD1
ROM,TV tuner, o schede
MPEG.
