- Seite 2 Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...
- Seite 3 Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6-GHz- Antenne Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten...
- Seite 4 2.14 M.2 SSD-Modul Installationsanleitung (M2_1) 2.15 M.2-SSD-Modul Installationsanleitung (M2_2)
- Seite 5 A620I Lightning WiFi Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das A620I Lightning WiFi von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
- Seite 6 Plattform • Mini-ITX-Formfaktor • 8-Layer-PCB Prozessor • Unterstützt AMD-Sockel AM5 für Prozessoren der Serie Ryzen 7000* * Weitere Informationen finden Sie in der Prozessorkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Chipsatz • AMD A620 Arbeits- • Dualkanal-DDR5-Speichertechnologie • 2 x DDR5-DIMM-Steckplätze speicher •...
- Seite 7 A620I Lightning WiFi • 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec) Audio • Nahimic Audio • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Unterstützt Phantom-Gaming-LAN-Software - Intelligente Bandbreitensteuerung mit automatischer Anpassung - Visuell ansprechende Benutzeroberfläche - Visuelle Netzwerknutzungsstatistiken - Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi - Nutzerangepasste Prioritätssteuerung Wireless LAN...
- Seite 8 • 2 x Antennenanschluss Rückblende • 1 x HDMI-Port • 2 x USB-3.2-Gen2-Type-A-Port (10 Gb/s)* • 1 x USB-3.2-Gen1-Type-A-Port* • 1 x USB-3.2-Gen2-Type-C-Port (10 Gb/s) • 2 x USB-2.0-Ports • 1 x RJ-45-LAN-Port • 1 x BIOS-Flashback-Taste • HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon * USB32_23 sind Lightning-Gaming-Ports.
- Seite 9 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

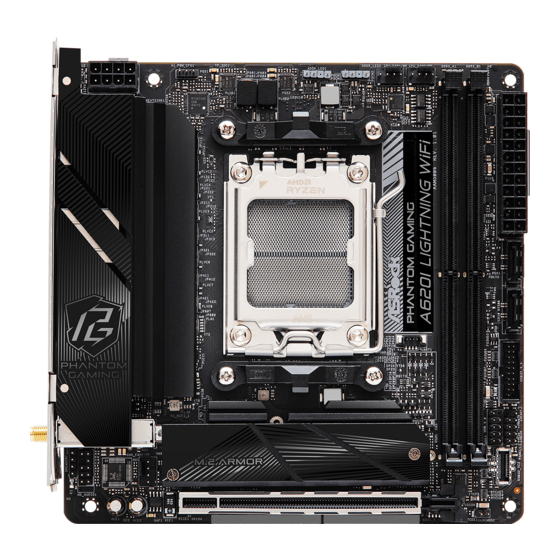

- Seite 10 1.3 Motherboard-Layout Ansicht von oben ADDR_LED1 ADDR_LED2 CPU_FAN1/WP CPU_FAN2/WP ATX12V1 USB 3.2 Gen2 Top: T: USB32_1 B: USB32_TC1 USB 3.2 Gen1 T: USB32_3 HDMI1 USB 3.2 Gen2 B: USB32_2 USB 2.0: USB_12 BIOS BIOS _FB1 USB_5_6 PANEL1 M2_WIFI_1 USB32_TC2 A620 AUDIO CODEC PCIE1...
- Seite 11 A620I Lightning WiFi Ansicht von hinten...
- Seite 12 Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V1) Adressierbare-LED-Stiftleiste (ADDR_LED1) Adressierbare-LED-Stiftleiste (ADDR_LED2) CPU-/Wasserpumpen-Lüfteranschluss (CPU_FAN1/WP) CPU-/Wasserpumpen-Lüfteranschluss (CPU_FAN2/WP) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) ATX-Netzanschluss (ATXPWR1) SATA3-Anschluss (SATA3_2) SATA3-Anschluss (SATA3_1) USB 3.2 Gen1-Stiftleiste (USB32_4_5) Systemblende-Stiftleiste (PANEL1) USB 2.0-Stiftleiste (USB_5_6) Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (USB32_TC2) CMOS-Jumper leeren (CLRCMOS1) Gehäuse-/Wasserpumpen-Lüfteranschluss (CHA_FAN1/WP) Audiostiftleiste Frontblende (HD_AUDIO1) Gehäuselautsprecherstiftleiste (SPEAKER1)
- Seite 13 A620I Lightning WiFi 1.4 E/A-Blende Nr. Beschreibung Nr. Beschreibung 2,5G LAN RJ-45-Port* BIOS-Flashback-Taste USB-3.2-Gen1-Type-A-Port (USB32_3)** Mikrofon (rosa)*** USB-3.2-Gen2-Type-A-Port (USB32_2)** USB 2.0-Ports (USB_12) Line-Eingang (hellblau)*** 10 HDMI-Port Vorderer Lautsprecher (limettengrün)*** 11 USB-3.2-Gen2-Type-A-Port (USB32_1) USB-3.2-Gen2-Type-C-Port Antennenanschlüsse (USB32_TC1) * Zwei LEDs an jedem LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben.
- Seite 14 *** Funktion der Audioanschlüsse in einer Konfiguration mit 7.1-Kanal: Port Funktion Hellblau (Rückblende) Hinterer Lautsprecherausgang Limettengrün (Rückblende) Vorderer Lautsprecherausgang Rosa (Rückblende) Mittel-/Subwoofer-Lautsprecher-Ausgang Limettengrün (Frontblende) Seitenlautsprecher-Ausgang...
- Seite 15 A620I Lightning WiFi 1.5 Blockdiagramm...
- Seite 16 1.6 802.11ax-WLAN-6E-Modul und ASRock-WLAN-2,4/5/6- GHz-Antenne 802.11ax-WLAN-6E- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax-WLAN-6E- und BT-v5.2-Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/b/g/ n/ac/ax-WLAN-6E und Bluetooth v5.2 bietet. Das WLAN-6E- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-6E und BT unterstützt.
- Seite 17 A620I Lightning WiFi Installationsanleitung der WLAN-Antennen Schritt 1 Bereiten Sie die mitgelieferten WLAN-2,4/5/6-GHz- Antennen vor. Schritt 2 Verbinden Sie die beiden WLAN-2,4/5/6-GHz- Antennen mit den Antennenanschlüssen. Drehen Sie die Antenne im Uhrzeigersinn, bis sie sicher angeschlossen ist. Schritt 3 Stellen Sie die WLAN-2,4/5/6-GHz-Antenne wie abgebildet an.
- Seite 18 Kapitel 2 Installation Dies ist ein Motherboard mit Mini-ITX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.
- Seite 19 A620I Lightning WiFi 2.1 Installation der CPU 1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
- Seite 20 Setzen Sie die CPU vorsichtig und so flach wie möglich ein. Lassen Sie sie nicht fallen.
- Seite 21 A620I Lightning WiFi Vergewissern Sie sich, dass die CPU auf den Sockel ausgerichtet ist, bevor Sie sie einrasten. Achten Sie darauf, dass die schwarze Abdeckplatte immer an ihrem Platz ist, bis sie beim Schließen des Sockelhebels abspringt. Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss angebracht werden, wenn Sie das Motherboard zum Kundendienst einschicken möchten.
- Seite 22 2.2 Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen größeren Kühlkörper und einen Lüfter zu installieren, um die Wärme abzuführen. Sie müssen auch Wärmeleitpaste zwischen die CPU und den Kühlkörper sprühen, um die Wärmeableitung zu verbessern.
- Seite 23 A620I Lightning WiFi...
- Seite 24 Installation des CPU-Kühlers (Typ 2)
- Seite 25 A620I Lightning WiFi...
- Seite 26 +12 V *Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
- Seite 27 A620I Lightning WiFi Installation des CPU-Kühlers (Typ 3)
- Seite 29 A620I Lightning WiFi...
- Seite 30 Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte. Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock Polychrome SYNC“. Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm „SR3 Settings Software“.
- Seite 31 A620I Lightning WiFi 2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über zwei 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren. 2.
- Seite 33 A620I Lightning WiFi 2.4 Anschluss der Frontblendenstiftleiste Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Seite 34 2.5 Installation des Motherboards...
- Seite 35 A620I Lightning WiFi 2.6 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
- Seite 36 SATA-Netzanschluss SATA-Datenanschluss...
- Seite 37 A620I Lightning WiFi 2.7 Installation einer Grafikkarte CLICK!
- Seite 38 Erweiterungssteckplatz (PCIe-Steckplätze) Auf dem Motherboard befinden sich 1 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware- Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
- Seite 39 A620I Lightning WiFi 2.8 Anschließen von Peripheriegeräten...
- Seite 40 2.9 Anschließen der Stromanschlüsse...
- Seite 41 A620I Lightning WiFi 2.10 Einschalten...
- Seite 42 2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe Seite 6, Nr. 14) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
- Seite 43 A620I Lightning WiFi 2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste (9-polig PANEL1) (siehe Seite 6, Nr.
- Seite 44 Bitte beachten Sie die folgende Tabelle für PLED- (Systembetriebs-LED) Anzeigen. Status Beschreibung Blinkt (2 Hz) Hochfahren des Systems Startvorgang abgeschlossen Blinkt bis BFG DRAM-Übertaktung fehlgeschlagen Startvorgang ohne DRAM Blinkt (1Hz) Ruft S3-Ruhezustand auf Serial-ATA-III-Anschlüsse (SATA3_1) (siehe Seite 6, Nr. 9) (SATA3_2) (siehe Seite 6, Nr.
- Seite 45 A620I Lightning WiFi USB 2.0-Stiftleiste (9-polig USB_5_6) (siehe Seite 6, Nr. 12) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB 2.0-Stiftleiste unterstützt zwei Ports. USB_5_6 DUMMY USB_PWR USB_PWR USB 3.2 Gen1-Stiftleiste (19-polig USB32_4_5) (siehe Seite 6, Nr. 10) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen.
- Seite 46 Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (20-polig USB32_TC2) (siehe Seite 6, Nr. 13) Es gibt eine Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen1-Moduls für zusätzliche USB-3.2 Gen1-Ports. USB32_TC2 USB-Type-C-Kabel Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 6, Nr. 16) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.
- Seite 47 A620I Lightning WiFi Gehäuselautsprecherstiftleiste (4-polig SPEAKER1) (siehe Seite 6, Nr. 17) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste. SPEAKER1 SPEAKER DUMMY DUMMY Gehäuse-/Wasserpumpen-Lüfteranschlusse (4-polig CHA_FAN1/WP) (siehe Seite 6, Nr. 15) Dieses Motherboard bietet einen 4-poligen Wasserkühlung-Gehäuselüfteranschluss. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
- Seite 48 CPU-/Wasserpumpen-Lüfteranschlüsse (4-polig CPU_FAN1/WP) (siehe Seite 6, Nr. 4) (4-polig CPU_FAN2/WP) (siehe Seite 6, Nr. 5) Dieses Motherboard bietet zwei 4-polige Wasserkühlung-CPU-Lüfteranschlüsse. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN2/WP FAN_VOLTAGE CPU_F AN_SPEED FAN_SPEED_CONTROL CPU_FAN1/WP...
- Seite 49 A620I Lightning WiFi ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 6, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1 ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 6, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss.
- Seite 50 Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 6, Nr. 2) (3-polig ADDR_LED2) (siehe Seite 6, Nr. 3) Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. ADDR_LED2 DO_ADDR VOUT...
- Seite 51 A620I Lightning WiFi 2.13 Intelligente Taste Das Motherboard hat eine intelligente Taste: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 9, Nr. 7) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
- Seite 52 2.14 M.2 SSD-Modul Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
- Seite 53 A620I Lightning WiFi Schritt 3 Vor der Installation eines M.2-SSD- Moduls lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD- Modul installieren. Schritt 4 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig...
- Seite 54 Schritt 5 Stellen Sie vor dem Befestigen des M.2-Kühlkörpers sicher, dass die Kerbe auf der SSD auf den Abstandhalter auf dem Motherboard ausgerichtet ist,; andernfalls kann das SSD-Modul beschädigt werden. Korrekte Installation: Die SSD-Platine befindet sich an der richtigen Stelle, und der M.2-Kühlkörper kann eingeschraubt werden.
- Seite 55 M.2-Anschluss (2) und dann die Schraube neben dem M.2-Anschluss (3) fest. *Ziehen Sie die Schraube bitte nicht übermäßig fest an, andernfalls können das Modul und der M.2-Kühlkörper beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
- Seite 56 2.15 M.2-SSD-Modul Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Ultra-M.2-Sockel (M2_2, Key M) unterstützt Typ-2280-PCIe-Gen3x4-Modus (32 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres...
- Seite 57 Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls NUT2 NUT1 kann das Modul beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD-Module finden Sie auf unserer Website: http://www.asrock.com...
- Seite 58 Veröffentlicht August 2023 Copyright©2023 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.
- Seite 59 Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an)
- Seite 60 ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden UKCA-Richtlinien übereinstimmt. Den vollständigen Text der UKCA-Konformitätserklärung finden Sie unter: http://www.asrock.com ASRock INC. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der entsprechenden Richtlinien übereinstimmt.
- Seite 61 Der Betrieb im 5,15-5,35/6-GHz-Band ist nur für den Gebrauch in Innenräumen gestattet. Funk-Sendeleistung pro Transceiver-Typ Funktion Frequenz Maximale Ausgangsleistung (EIRP) 2400-2483,5 MHz 18,5 + / -1,5 dbm 5150-5250 MHz 21,5 + / -1,5 dbm 18,5 + / -1,5 dbm (kein TPC) 5250-5350 MHz 21,5 + / -1,5 dbm (TPC) WLAN...
