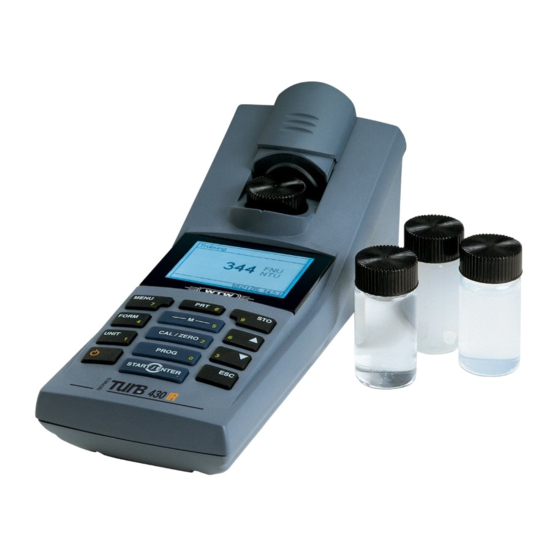

Xylem WTW Turb 430 IR/T Bedienungsanleitung

Handheld turbidimeter
Vorschau ausblenden Andere Handbücher für WTW Turb 430 IR/T:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
OPERATING MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
INSTRUCCIONES DE OPERACIÓN
ba75506edfs03 11/2017
Turb 430 IR/T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Xylem WTW Turb 430 IR/T

Inhaltszusammenfassung für Xylem WTW Turb 430 IR/T

  • Seite 1 OPERATING MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI INSTRUCCIONES DE OPERACIÓN ba75506edfs03 11/2017 Turb 430 IR/T...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Turb 430 IR/T Turb 430 IR/T Operating manual........................3 Safety ..............5 Display and socket field .

  • Seite 3: Operating Manual

    OPERATING MANUAL OPERATING MANUAL ba75506edfs03 11/2017 Turb 430 IR/T HANDHELD TURBIDIMETER...
  • Seite 4 Turb 430 IR/T © Copyright 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75506edfs03 11/2017...

  • Seite 5: Safety

    Turb 430 IR/T Safety Safety Target group The meter was developed for work in the field and in the laboratory. Thus, we assume that, as a result of their professional training and experience, the operators will know the necessary safety precautions to take when handling chemicals.

  • Seite 6: Power Supply

    Power supply Turb 430 IR/T Socket field Identifying the Power pack connectors Contacts for operation on the LabStation RS232 serial interface Power supply You can operate the meter either with batteries, accumulator pack or a power pack. The LoBat display indicator appears when the batteries or accumulator pack is nearly discharged.
  • Seite 7 Turb 430 IR/T General operating principles Keypad Switch to the measured value display <M> Start calibration <CAL/ZERO> Open menus / confirm entries / start measurement <START/ENTER> Call up the Configuration menu (all settings are made here) <MENU> Switch the meter on/off <ON/OFF>...
  • Seite 8 General operating principles Turb 430 IR/T Configuration Turbidity System Info  Settings Settings are indicated by a colon. The current setting is displayed on the right-hand side. With <START/ENTER>, the selection of the possible settings is opened. Subsequently, the setting can be changed with <...

  • Seite 9: Initial Commissioning

    Turb 430 IR/T Initial commissioning Turbidity \ Calibration The i indicates i Insert standard info texts, e.g. 1000 FNU/NTU messages, notes or i Press and hold <START> instructions i Align sample Initial commissioning Switching on the meter Press the <ON/OFF> key. Setting the language The English language is set on delivery.
  • Seite 10 Operation Turb 430 IR/T Inserting a 28 mm cell Insert the cell so that it is positioned on the bottom of the cell shaft. The cell is ready to be measured. Align the cell (see below). Aligning the cell Clean the cell. Insert the cell.
  • Seite 11 Turb 430 IR/T Operation Note To keep the drift as low as possible, the time for aligning the cell while pressing and holding the <START/ENTER> key is limited to 30 seconds. After this time, the meter starts measuring automatically. Marking a cell To be able to quickly bring a cell into the optimum position, it is helpful to mark the optimum position of the cell once it is determined.

  • Seite 12: Maintenance, Cleaning

    Maintenance, cleaning Turb 430 IR/T Turbidity 157.0 01.02.04 15:12 Repeat the steps 2 to 8 for further samples. Calibration Press the <CAL/ZERO> key. The menu-guided calibration begins. Follow the instructions on the display. Note Calibrate  after the calibration interval has expired ...
  • Seite 13 Turb 430 IR/T Maintenance, cleaning Open the battery compartment: – Unscrew the two screws (1) on the underside of the meter, – Remove the lid of the battery compartment (2). If necessary, take four old batteries out of the battery compartment.
  • Seite 14 Maintenance, cleaning Turb 430 IR/T What to do if... General errors Display, LoBat Cause Remedy – The batteries or accumulator – Insert new batteries pack are largely depleted – Charge the accumulator pack Instrument does not Cause Remedy react to keystroke –...

  • Seite 15: Technical Data

    Turb 430 IR/T Maintenance, cleaning Technical data General data Dimensions approx. 236 x 86 x 117 mm Weight approx. 0.6 kg (without batteries) Mechanical structure Type of protection IP 67 Electrical safety Protective class Test certificates CE, FCC Ambient Storage - 25 °C ...
  • Seite 16 Maintenance, cleaning Turb 430 IR/T Instrument safety EC guideline 73/23/EEC EN 61010-1 :2001 Climatic class VDI/VDE 3540 IP protection EN 60529:1991 FCC Class A Equipment Statement Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
  • Seite 17 Turb 430 IR/T Maintenance, cleaning Turbidity (Turb 430 IR) Measuring principle Nephelometric measurement according to DIN EN ISO 7027 Light source Infrared LED Measuring range 0.01 ... 1100 FNU/NTU Resolution Range 0.01 ... 9.99 max 0.01 FNU/NTU Range 10.0 ... 99.9 max 0.1 FNU/NTU Range 100 ...
  • Seite 18 Maintenance, cleaning Turb 430 IR/T ba75506edfs03 11/2017...

  • Seite 19: Bedienungsanleitung

    BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ba75506edfs03 11/2017 Turb 430 IR/T TASCHENTURBIDIMETER...
  • Seite 20 Turb 430 IR/T © Copyright 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75506edfs03 11/2017...

  • Seite 21: Sicherheit

    Turb 430 IR/T Sicherheit Sicherheit Zielgruppe Das Messgerät wurde für Arbeiten in Feld und Labor entwickelt. Wir setzen deshalb voraus, dass die Bediener aufgrund ihrer berufli- chen Ausbildung und Erfahrung die notwendigen Vorsichtsmaß- nahmen beim Umgang mit Chemikalien. Das Personal für Inbetriebnahme, Bedienung und Wartung muss die entsprechende Qualifikation für diese Arbeiten aufweisen.

  • Seite 22: Energieversorgung

    Energieversorgung Turb 430 IR/T Buchsenfeld Anschlussmöglichkeite Steckernetzgerät Kontakte für den Betrieb an der LabStation Serielle Schnittstelle RS232 Energieversorgung Sie können das Messgerät wahlweise mit Batterien, mit Akkupack oder mit einem Steckernetzgerät betreiben. Die Anzeige LoBat erscheint, wenn die Batterien oder der Akkupack weitgehend entladen ist.
  • Seite 23 Turb 430 IR/T Allgemeine Bedienprinzipien Tastenfeld In dieMesswertansicht wechseln <M> Kalibrieren starten <CAL/ZERO> Menüs öffnen / Eingaben bestätigen / Messung starten <START/ENTER> Menü Konfiguration aufrufen (hier werden alle Einstellungen vorgenommen) <MENU> Messgerät ein-/ausschalten <EIN/AUS> Bildschirminhalt auf RS232-Schnittstelle ausge- ben (z. B. drucken) <PRT>...
  • Seite 24 Allgemeine Bedienprinzipien Turb 430 IR/T Konfiguration Trübung System Info  Einstellungen Einstellungen sind durch einen Doppelpunkt gekennzeichnet. Die aktuelle Einstellung erscheint am rechten Rand. Mit <START/ ENTER> wird die Auswahl der möglichen Einstellungen geöffnet. Anschließend kann die Einstellung mit < >...

  • Seite 25: Erstinbetriebnahme

    Turb 430 IR/T Erstinbetriebnahme Trübung \ Kalibrierung Das Symbol i kennzeichnet i Standard stecken Info-Texte, z. B. 1000 FNU/NTU Meldungen, Hinweise oder i <START> gedrückt halten Anweisungen i Probe ausrichten Erstinbetriebnahme Messgerät einschalten Taste <EIN/AUS> drücken. Sprache einstellen Bei Auslieferung ist die Sprache Englisch eingestellt. So stellen Sie eine andere Sprache ein: Mit der Taste <MENU>...
  • Seite 26 Bedienung Turb 430 IR/T 28 mm-Küvette Küvette einsetzen, bis sie am Boden aufsetzt. einsetzen Die Küvette ist messbereit. Küvette ausrichten (siehe unten). Küvette reinigen. Küvette ausrichten Küvette stecken. Küvette ausrichten:  Die Taste <START/ENTER> drücken und gedrückt halten.  Die Küvette langsam in kleinen Schritten einmal komplett drehen (um 360 °).
  • Seite 27 Turb 430 IR/T Bedienung sung automatisch. Küvette markieren Um eine Küvette schnell in die optimale Ausrichtung zu bringen, ist es hilfreich, die einmal ermittelte optimale Ausrichtung der Küvette zu markieren. Jede Messung bzw. Kalibrierung mit dieser Küvette wird dadurch erheblich verkürzt. Die Markierung kann z.

  • Seite 28: Wartung, Reinigung

    Wartung, Reinigung Turb 430 IR/T Trübung 157.0 01.02.04 15:12 Schritte 2 bis 8 für weitere Proben wiederholen. Kalibrieren Die Taste <CAL/ZERO> drücken. Die menügeführte Kalibrierung beginnt. Folgen Sie den Anweisungen am Display. Hinweis Kalibrieren Sie  nach Ablauf des Kalibrierintervalls ...

  • Seite 29: Reinigung

    Turb 430 IR/T Wartung, Reinigung Batteriefach öffnen: – Die zwei Schrauben (1) an der Geräteunterseite lösen, – Den Batteriefachdeckel (2) abheben. Gegebenenfalls vier alte Batterien aus dem Batteriefach neh- men. Vier Batterien (3) in das Batteriefach einlegen. Batteriefach schließen und mit den Schrauben befestigen. Reinigung Das Messgerät gelegentlich mit einem feuchten, fusselfreien Tuch abwischen.
  • Seite 30 Wartung, Reinigung Turb 430 IR/T Was tun, wenn... Allgemeine Fehler Anzeige LoBat Ursache Behebung – Batterien bzw. Akkupack weit- – neue Batterien einlegen gehend entladen – Akkupack laden Gerät reagiert nicht Ursache Behebung auf Tastendruck – Softwarefehler – Prozessor-Reset: Taste <START/ENTER> und –...

  • Seite 31: Technische Daten

    Turb 430 IR/T Wartung, Reinigung Technische Daten Allgemeine Daten Abmessungen ca. 236 x 86 x 117 mm Gewicht ca. 0,6 kg (ohne Batterien) Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, FCC Umgebungs- Lagerung - 25 °C ... + 65 °C bedingungen Betrieb 0 °C ...
  • Seite 32 Wartung, Reinigung Turb 430 IR/T Gerätesicherheit EG-Richtlinie 73/23/EWG EN 61010-1 :2001 Klimaklasse VDI/VDE 3540 IP-Schutzart EN 60529:1991 ba75506edfs03 11/2017...
  • Seite 33 Turb 430 IR/T Wartung, Reinigung Trübung (Turb 430 IR) Messprinzip nephelometrische Messung nach DIN EN ISO 7027 Lichtquelle Infrarot LED Messbereich 0,01 ... 1100 FNU/NTU Auflösung Bereich 0,01 ... 9,99 max 0,01 FNU/NTU Bereich 10,0 ... 99,9 max 0,1 FNU/NTU Bereich 100 ...
  • Seite 34 Wartung, Reinigung Turb 430 IR/T ba75506edfs03 11/2017...

  • Seite 35: Mode D'emploi

    MODE D’EMPLOI MODE D’EMPLOI ba75506edfs03 11/2017 Turb 430 IR/T TURBIDIMÈTRE DE POCHE...
  • Seite 36 Turb 430 IR/T © Copyright 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75506edfs03 11/2017...

  • Seite 37: Sécurité

    Turb 430 IR/T Sécurité Sécurité Groupe cible Cet appareil de mesure a été conçu pour une utilisation sur site et en laboratoire. C'est pourquoi nous présumons que, en raison de leur formation et de leur expérience professionnelles, les opérateurs sont instruits des nécessaires mesures de prudence à...

  • Seite 38: Alimentation

    Alimentation Turb 430 IR/T Connexions Connexions possibles Transformateur d'alimentation Contacts pour utilisation sur LabStation Interface sérielle RS232 Alimentation Il est possible d'alimenter l'appareil de mesure, au choix, avec des piles, un pack d'accumulateurs ou un transformateur d'alimentation. L'indication LoBat s'affiche lorsque les piles ou le pack d'accumulateurs sont largement déchargés.
  • Seite 39 Turb 430 IR/T Principes de service généraux Clavier Commutation sur la visualisation de la valeur mesurée <M> Lancer la calibration <CAL/ZERO> Ouverture de menus / confirmation d'entrées / lancement de mesures <START/ENTER> Appel du menu Configuration (tous les réglages sont effectués dans ce menu) <MENU>...
  • Seite 40 Principes de service généraux Turb 430 IR/T  Menus Le nom du menu s'affiche sur le bord supérieur du cadre. Pour ouvrir les menus, confirmer avec <START/ENTER>. Exemple: Configuration Turbidité Système Info  Réglages Les réglages sont marqués par deux points. Le réglage actuel s'affiche sur le bord droit.

  • Seite 41: Première Mise En Service

    Turb 430 IR/T Première mise en service Turbid. calibration Le symbole i repère les i Insérer étalon textes d'information tels que, 1000 FNU/NTU par exemple, messages, i Tenir <MARCHE> enf. remarques ou instructions. i Aligner échantillon Première mise en service Connecter l'appareil de Appuyer sur la touche <ON/OFF>.
  • Seite 42 Service Turb 430 IR/T Introduction du tube de Enfoncer le tube jusqu'à ce qu'il repose sur le fond. 28 mm Le tube est prêt pour la mesure. Orienter le tube (voir ci-dessous). Orienter le tube Nettoyer le tube. Insérer le tube. Orienter le tube: ...
  • Seite 43 Turb 430 IR/T Service Remarque Pour maintenir la dérive à un niveau aussi réduit que possible, le temps imparti à l'orientation du tube, touche <START/ENTER> enfoncée, est limité à 30 secondes. Une fois ce temps écoulé, l'appareil de mesure lance la mesure automatiquement. Marquer le tube Pour retrouver rapidement l'orientation optimale du tube, il est utile de la marquer sur le tube après l'avoir déterminée.

  • Seite 44: Maintenance, Nettoyage

    Maintenance, nettoyage Turb 430 IR/T Turbidité 157.0 01.02.04 15:12 Répéter les pas 2 à 8 pour d'autres échantillons. Calibration Appuyer sur la touche <CAL/ZERO>. La calibration guidée par menu commence. Suivre les indications affichées au visuel. Remarque Calibrer  après expiration de l'intervalle de calibration ...
  • Seite 45 Turb 430 IR/T Maintenance, nettoyage Ouvrir le logement à piles: – Défaire les deux vis (1) sous l'appareil. – Soulever le couvercle du logement à piles (2). Le cas échéant, enlever les quatre piles usées du logement à piles. Mettre quatre piles neuves (3) dans le logement à piles. Fermer le logement à...
  • Seite 46 Maintenance, nettoyage Turb 430 IR/T Que faire, si... Erreurs générales Indication affichée LoBat Cause Remède – Les piles ou le pack – Mettre des piles neuves d'accumulateurs sont – Charger le pack largement déchargés d'accumulateurs Cause Remède Appareil ne réagit pas –...

  • Seite 47: Caractéristiques Techniques

    Turb 430 IR/T Maintenance, nettoyage Caractéristiques techniques Caractéristiques générales Dimensions 236 x 86 x 117 mm environ Poids environ 0,6 kg (sans piles) Construction Type de protection IP 67 mécanique Sécurité électrique Classe de protection Estampilles de contrôle CE, FCC Conditions Stockage - 25 °C ...
  • Seite 48 Maintenance, nettoyage Turb 430 IR/T Réglementations et Réglementation UE 89/336/CEE normes appliquées EN 61326-1/A3:2003 FCC Class A Sécurité de l'appareil Directive CE 73/23/EWG EN 61010-1:2001 Catégorie climatique VDI/VDE 3540 Type de protection IP EN 60529:1991 ba75506edfs03 11/2017...
  • Seite 49 Turb 430 IR/T Maintenance, nettoyage Turbidité (Turb 430 IR) Principe de mesure Mesure néphélométrique selon DIN NE ISO 7027 Source de lumière DEL infrarouge Plage de mesure 0,01 ... 1100 FNU/NTU Résolution Plage 0,01 ... 9,99 max 0,01 FNU/NTU Plage 10,0 ... 99,9 max 0,1 FNU/NTU Plage 100 ...
  • Seite 50 Maintenance, nettoyage Turb 430 IR/T ba75506edfs03 11/2017...

  • Seite 51: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN ba75506edfs03 11/2017 Turb 430 IR/T TURBIDÍMETRO DE BOLSILLO...
  • Seite 52 Turb 430 IR/T © Copyright 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75506edfs03 11/2017...

  • Seite 53: Seguridad

    Turb 430 IR/T Seguridad Seguridad Interesados El instrumento de medición ha sido desarrollado para labores sobre terreno y en el laboratorio. Por lo que suponemos que, en base a su experiencia y por su formación profesional, el usuario conoce las medidas de seguridad a ser aplicadas al manipular con productos químicos.

  • Seite 54: Suministro De Energía

    Suministro de energía Turb 430 IR/T Conexiones varias Posibilidades de Transformador de alimentación para conexión a la red conexión Contactos para el funcionamiento con la LabStation Interfase serial RS232 Suministro de energía El instrumento puede ser operado a través de las pilas, el conjunto de baterías recargables, o bien, conectándolo a la red con el transformador de alimentación.
  • Seite 55 Turb 430 IR/T Principio general del manejo del instrumento Teclado Cambiar a la indicación del valor medido <M> Iniciar la calibración <CAL/ZERO> Acceder a los menús / confirmar el ingreso / iniciar la medición <START/ENTER> Llamar el menú configuración (aquí se lleva a cabo la configuración del sistema) <MENU>...
  • Seite 56 Principio general del manejo del instrumento Turb 430 IR/T El nombre del menú aparece en el borde superior del marco. Los menús son accedidos accionando <START/ENTER>. Ejemplo: configuración turbiedad sistema inform  Configuración Las configuraciones están identificadas por un punto doble. La configuración actual aparece en el borde derecho.

  • Seite 57: Puesta En Servicio Por Primera Vez

    Turb 430 IR/T Puesta en servicio por primera vez turbiedad \ calibración El símbolo i identifica i colocar estándar textos informativos, por 1000 FNU/NTU ejemplo mensajes, avisos o i mantener oprimida <START> instrucciones i orientar muestra Puesta en servicio por primera vez Conectar el instrumento Presionar la tecla <ON/OFF>.
  • Seite 58 Operación Turb 430 IR/T Colocar una cubeta de Introducir la cubeta, hasta que toque el fondo. 28 mm La cubeta está lista para medir. Orientar la cubeta (vea más abajo). Orientar la cubeta Limpiar la cubeta. Colocar la cubeta. Orientar la cubeta: ...
  • Seite 59 Turb 430 IR/T Operación Observación Para reducir la deriva al máximo posible, el tiempo disponible para orientar la cubeta con la tecla <START/ENTER> oprimida, está limitado a 30 o 60 segundos. Una vez que ha transcurrido este tiempo, el turbidímetro inicia automáticamente la medición. Marcar la cubeta Para orientar rápidamente una cubeta a la posición óptima, es de gran ayuda marcar la orientación óptima determinada en un comienzo para...

  • Seite 60: Mantenimiento, Limpieza

    Mantenimiento, limpieza Turb 430 IR/T turbiedad 157.0 01.02.04 15:12 Repetir los pasos 2 al 8 para otras muestras. Calibración Presionar la tecla <CAL/ZERO>. Comienza la calibración guiada por menú. Siga las instrucciones del display. Observación Calibre el instrumento  cuando ya ha transcurrido el intervalo de calibración ...
  • Seite 61 Turb 430 IR/T Mantenimiento, limpieza Abrir el compartimento de pilas: – Aflojar los dos tornillos (1) en la parte trasera del instrumento – Quitar la tapa (2). En caso dado, extraer las pilas usadas del compartimento. Colocar cuatro pilas (3) en el compartimento de pilas. Cerrar el compartimento de pilas y apretar los tornillos.
  • Seite 62 Mantenimiento, limpieza Turb 430 IR/T Diagnóstico y corrección de fallas Errores generales Indicación LoBat Causa probable Solución del problema – las pilas y/o baterías están – colocar nuevas pilas/baterías agotado casi completamente. – cargar el conjunto de baterías recargables El instrumento no Causa probable Solución del problema reacciona...

  • Seite 63: Especificaciones Técnicas

    Turb 430 IR/T Mantenimiento, limpieza Especificaciones técnicas Datos generales Dimensiones aprox. 236 x 86 x 117 mm Peso aprox. 0,6 kg (sin pilas/baterías) Diseño mecánico tipo de protección IP 67 Seguridad eléctrica clase de protección Marca de tipificación CE, FCC Condiciones de almacenamiento - 25 °C ...
  • Seite 64 Mantenimiento, limpieza Turb 430 IR/T Interfase conexión del cable AK 540/B o bien, AK 540/S serial cuota de transmisión ajustable: (en baud) 1200, 2400, 4800, 9600, 19200 Baud tipo RS232 bits de datos bits de parada paridad sin (none) handshake RTS/CTS longitud del cable max.
  • Seite 65 Turb 430 IR/T Mantenimiento, limpieza Turbiedad ( Turb 430 IR) Principio de medición medición nefelométrica según DIN EN ISO 7027 Fuente luminosa diodo luminoso LED infrarojo Rango de medición 0,01 ... 1100 FNU/NTU Resolución rango 0,01 ... 9,99 max 0,01 FNU/NTU rango 10,0 ...
  • Seite 66 Mantenimiento, limpieza Turb 430 IR/T ba75506edfs03 11/2017...
