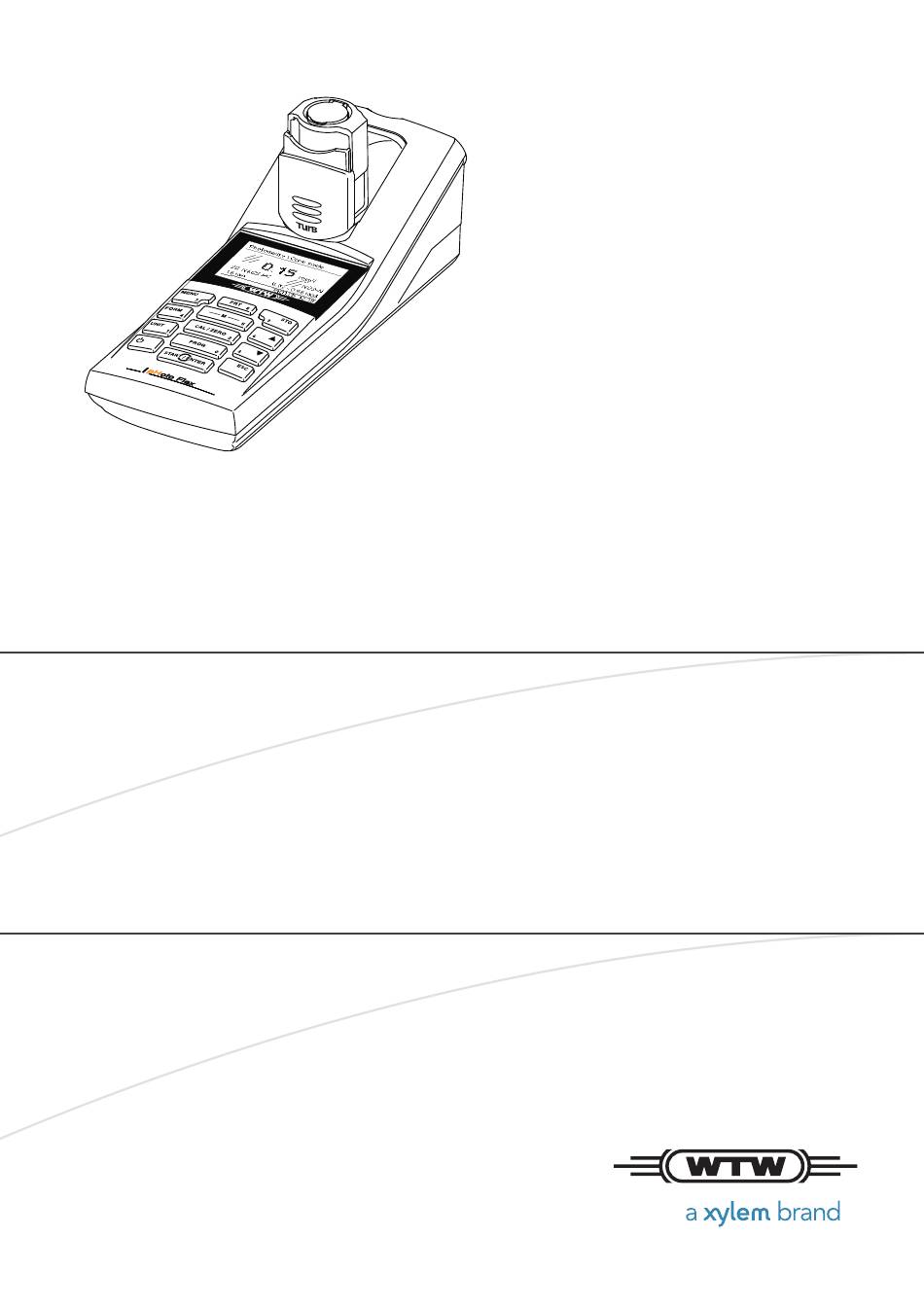

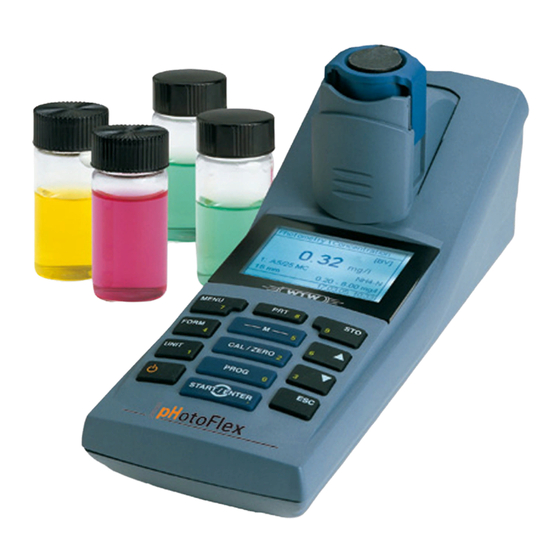

- Seite 1 BEDIENUNGSANLEITUNG ba75978d03 10/2017 ® pHotoFlex Turb LED-FILTERPHOTOMETER MIT INTEGRIERTER TRÜBUNGSMESSUNG UND pH-FUNKTION...
- Seite 2 ® pHotoFlex Turb © Copyright 2017 Xylem Analytics Germany GmbH Printed in Germany. ba75978d03 10/2017...
-
Seite 3: Inhaltsverzeichnis
® pHotoFlex Turb Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..........4 Display und Buchsenfeld . -
Seite 4: Sicherheit
® Sicherheit pHotoFlex Turb Sicherheit Zielgruppe Das Messgerät wurde für Arbeiten in Feld und Labor entwickelt. Wir setzen deshalb voraus, dass die Bediener aufgrund ihrer berufli- chen Ausbildung und Erfahrung die notwendigen Vorsichtsmaßnah- men beim Umgang mit den Chemikalien der photometrischen Testsätze kennen. -
Seite 5: Energieversorgung
® pHotoFlex Turb Energieversorgung Messmodus \ Messgröße Photometrie \ Konzentration 1.29 Messwert (mit Einheit) mg/l Programm und Zitierform 2: A5/25 MC Durchmesser der Küvette und 16 mm 0.20 - 8.00 mg/l Messbereich 01.02.05 15:12 Statuszeile mit Datum und Uhrzeit Buchsenfeld Anschluss- pH-Messkette möglichkeiten... -
Seite 6: Allgemeine Bedienprinzipien
® Energieversorgung pHotoFlex Turb Allgemeine Bedienprinzipien In diesem Abschnitt erhalten Sie grundlegende Informationen zur Be- ® dienung des pHotoFlex Turb. Messen Betriebsarten Das Display zeigt Messdaten in der Messwertansicht Kalibrieren Das Display zeigt einen Kalibrierablauf mit Kalibrierinformationen, oder einen Ablauf zur Erstellung eines Nullabgleichs ... - Seite 7 ® pHotoFlex Turb Energieversorgung Im Messmodus Photometrie, Messgröße Kon- zentration zwischen verfügbaren Zitierformen wechseln <FORM> Im Messmodus Photometrie, Messgröße Kon- zentration zwischen verfügbaren Einheiten wechseln <UNIT> Messgerät ein-/ausschalten <EIN/AUS> Bildschirminhalt auf RS232-Schnittstelle ausge- ben (z. B. drucken) <PRT> Menü Speichern öffnen: <STO> Schnellspeichern: 2 x <STO>...
-
Seite 8: Einstellungen
® Energieversorgung pHotoFlex Turb Beispiel: Konfiguration Photometrie Trübung pH & Redox System Info Einstellungen Einstellungen sind durch einen Doppelpunkt gekennzeichnet. Die aktuelle Einstellung erscheint am rechten Rand. Mit <START/EN- TER> wird die Auswahl der möglichen Einstellungen geöffnet. An- schließend kann die Einstellung mit <> <> und <START/ ENTER>... -
Seite 9: Erstinbetriebnahme
® pHotoFlex Turb Erstinbetriebnahme pH & Redox Das Symbol i kennzeichnet i Puffererkennung TEC i Sensor in Puffer 1 tauchen Info-Texte, z. B. Meldungen, Hinweise oder Anweisungen Temp. einstellen: 25 °C Weiter Erstinbetriebnahme Messgerät einschalten Taste <EIN/AUS> drücken. Für einige Sekunden erscheint das Menü Start mit einer Auswahl der Messmodi. - Seite 10 ® Bedienung pHotoFlex Turb 28 mm-Küvette Küvette einsetzen, bis sie am Boden aufsetzt. einsetzen Die Küvette ist messbereit. Für Trübungsmessung: Küvette ausrichten (siehe Seite 15). 16 mm-Küvette Klapp-Küvettenschacht (2) senkrecht aufrichten, bis er einra- einsetzen stet. Höhenadapter (3) nach oben ziehen. Der Küvettenschacht ist verlängert.
- Seite 11 ® pHotoFlex Turb Bedienung Fremdlichtklappe (4) des Küvettenschachts aufklappen. 16 mm-Küvette einsetzen (Markierung zeigt nach vorne), bis sie am Boden aufsetzt. Fremdlichtklappe (4) schließen. Die Küvette ist messbereit. ba75978d03 10/2017...
-
Seite 12: Photometrie
® Bedienung pHotoFlex Turb Photometrie Konzentration messen Die Taste <M> (lang drücken) gegebenenfalls so oft drücken, bis der Messmodus Photometrie ausgewählt ist. Die Taste <M> (kurz drücken) gegbenenfalls so oft drücken, bis die Messgröße Konzentration ausgewählt ist. Erste Konzentrationsmessung Zweite und alle weiteren ®... - Seite 13 ® pHotoFlex Turb Bedienung Küvette stecken (siehe Seite 9). Mit <START/ENTER> die Messung auslösen. Die Messung wird gestartet. Das Ergebnis wird angezeigt Photometrie \ Konzentration Ein selbst gemessener [BW] Blindwert wird verwendet 0.74 mg/l 1: A5/25 MC NH4-N 16 mm 0.20 - 6.51 mg/l 01.02.04 15:12 Blindwert Jede Konzentrationsmessung benötigt einen Blindwert.
-
Seite 14: Ph-Wert/Redoxspannung
® Bedienung pHotoFlex Turb Photometrie \ Abgleich Nullabgleich Blindwert messen Blindwert löschen Mit <> <> und <START/ENTER> die Funktion Nullab- gleich oder Blindwert messen auswählen und starten. Die menügeführte Blindwertmessung bzw. der menügeführte Nullabgleich beginnt. Folgen Sie den Anweisungen am Display. pH-Wert/Redoxspannung ®... -
Seite 15: Trübung
® pHotoFlex Turb Bedienung Redoxspannung Redox-Messkette in die Messlösung eintauchen. messen pH & Redox \ Redox 25.0 °C [AR] 01.02.04 15:12 Die Taste <M> (kurz drücken) gegebenenfalls so oft drücken, bis die Messgröße pH ausgewählt ist. Kalibrieren Die Taste <M> (lang drücken) gegebenenfalls so oft drücken, bis der Messmodus pH ausgewählt ist. - Seite 16 ® Bedienung pHotoFlex Turb Küvette ausrichten: Die Taste <START/ENTER> drücken und gedrückt halten. Die Küvette langsam in kleinen Schritten einmal komplett drehen (um 360 °). Nach jedem Schritt kurz warten, bis der angezeigte Messwert stabil ist. Die Küvette in die Stellung mit dem niedrigsten Messwert zurückdrehen.
- Seite 17 ® pHotoFlex Turb Bedienung Küvette ausrichten: markierte Küvette – Markierung am Küvettendeckel an der Markierung am Küvettenschacht ausrichten. – Die Taste <START/ENTER> drücken und kurz gedrückt halten, bis der Messwert angezeigt wird. unmarkierte Küvette (siehe Seite 15) – Die Taste <START/ENTER> drücken und gedrückt hal- ten.
-
Seite 18: Wartung, Reinigung
® Bedienung pHotoFlex Turb Wartung, Reinigung Wartung Das Messgerät ist weitgehend wartungsfrei. Die Wartung besteht lediglich im Austauschen der Batterien bzw. des Akkupacks. HINWEIS Achten Sie auf die richtige Polung der Batterien. Die ± - Angaben im Batteriefach müssen mit den Angaben auf der Bat- terie übereinstimmen. -
Seite 19: Was Tun, Wenn
® pHotoFlex Turb Was tun, wenn... PMMA). Deshalb den Kontakt mit Aceton und lösungsmittelhaltigen Reinigungsmitteln vermeiden. Spritzer sofort entfernen. Reinigen des Sollte Flüssigkeit in den Küvettenschacht gelangt sein (z. B. durch eine Küvettenschachts ausgelaufene Küvette), reinigen Sie den Küvettenschacht wie folgt: VORSICHT Küvetten können giftige oder ätzende Stoffe enthalten. -
Seite 20: Photometrie
® Was tun, wenn... pHotoFlex Turb Gerät reagiert nicht Ursache Behebung auf Tastendruck – Softwarefehler – Prozessor-Reset: Taste <START/ENTER> und – Betriebszustand undefiniert <PRT> gleichzeitig drücken. oder EMV-Beaufschlagung unzulässig RS232-Schnittstelle Ursache Behebung reagiert nicht – Softwarefehler – Prozessor-Reset: Taste <START/ENTER> und –... -
Seite 21: Ph-Wert/Redoxspannung
® pHotoFlex Turb Was tun, wenn... Ursache Behebung – Verdünnung falsch eingestellt – Verdünnung einstellen – gewähltes Programm nicht – anderes Programm wählen geeignet – Nullmessung falsch – Nullmessung durchführen – Blindwert falsch – Blindwert neu messen pH-Wert/Redoxspannung Messbereich Ursache Behebung über- oder Messkette:... - Seite 22 ® Was tun, wenn... pHotoFlex Turb Ursache Behebung – Lösungstemperatur falsch – Richtige Temperatur (ohne Temperaturfühler) einstellen – Pufferlösungen falsch – Pufferlösungen passend zu Kalibrierverfahren wählen – Pufferlösungen zu alt – Nur 1x verwenden. Haltbarkeit beachten Kein stabiler Messwert Ursache Behebung pH-Messkette: –...
-
Seite 23: Trübung
® pHotoFlex Turb Technische Daten Ursache Behebung – Messverfahren nicht geeignet – Spezielle Verfahren beachten Sensorsymbol blinkt Ursache Behebung – Kalibrierintervall abgelaufen – Messsystem neu kalibrieren Trübung Fehlermeldung Ursache Behebung Offensichtlich falsche – Küvette nicht richtig gesteckt – Küvette einrasten Messwerte –... - Seite 24 ® Technische Daten pHotoFlex Turb zulässige relative Jahresmittel: 75 % Feuchte 30 Tage /Jahr: 95 % übrige Tage: 85 % Energie- Batterien 4 x 1,5 V, Typ AA versorgung Laufzeit bei Batterie- ca. 5000 Messungen betrieb Akkupack 5 x 1,2 V Nickel-Metallhydrid (NiMH), (optional) Typ AAA Steckernetzgerät...
-
Seite 25: Photometrie
® pHotoFlex Turb Technische Daten Photometrie Optisches Messprinzip LED-Photometer mit Filter Interferenzfilter 436 nm, 517 nm, 557 nm, 594 nm, 610 nm, 690 nm Genauigkeit: ± 2 nm Photometrische 0,005 oder besser Reproduzierbarkeit Photometrische 0,001 Auflösung Anwärmzeit keine Messzeit ca. 2s Messgrößen Konzentration (methodenabhängig, Anzeigeform einstellbar), Extinktion, Transmission... -
Seite 26: Trübung
® Technische Daten pHotoFlex Turb Trübung Messprinzip nephelometrische Messung nach DIN EN ISO 7027 Lichtquelle Infrarot LED Messbereich 0,01 ... 1100 NTU/FNU Auflösung Bereich 0,01 ... 9,99 max 0,01 NTU/FNU Bereich 10,0 ... 99,9 max 0,1 NTU/FNU Bereich 100 ... 1100 max 1 NTU/FNU Genauigkeit im Bereich... - Seite 28 Beziehungen zu Kunden, bei denen wir für unsere leistungsstarke Mischung aus führenden Produktmarken und Anwendungskompetenz, unterstützt durch eine Tradition der Innovation, bekannt sind. Weitere Informationen darüber, wie Xylem Ihnen helfen kann, finden Sie auf xyleminc.com ® Service und Rücksendungen: Xylem Analytics Germany Sales GmbH &...
