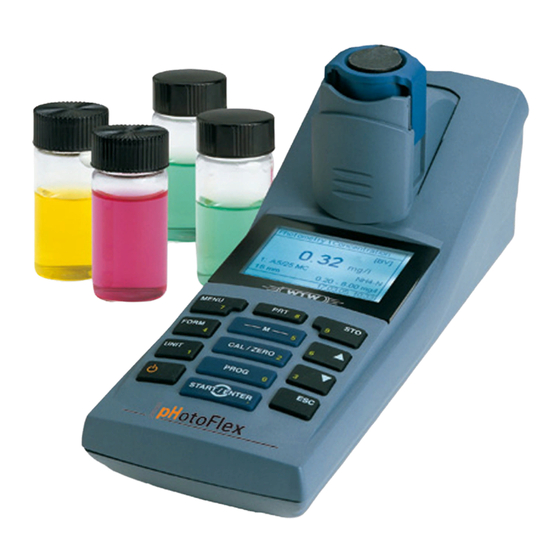

® Überblick pHotoFlex Turb Falls Sie weitere Informationen oder Anwendungshinweise benötigen, können Sie bei WTW anfordern: Applikationsberichte Fibeln Sicherheitsdatenblätter. Informationen zu lieferbarer Literatur erhalten Sie durch den WTW-Ka- talog oder über Internet. Tastenfeld Tastenfunktionen Messmodus wählen <M> (langer Tastendruck): –...
Seite 9
® pHotoFlex Turb Überblick Kalibrieren starten (Messmodi pH & Redox, Trübung) Nullabgleich oder Blindwertmessung über das Menü Photometrie \ Abgleich starten (Messmodus Photometrie) <CAL/ZERO> Im Messmodus Photometrie: Programm zur Messung der Konzentration auswählen <PROG> Menüs öffnen / Eingaben bestätigen / Messung starten <START/ENTER>...
Seite 10
® Überblick pHotoFlex Turb Damit ist in speziellen Menüs die direkte Eingabe von Ziffern möglich. So können Sie z. B. Datum und Uhrzeit komfortabel über die Zifferntas- ten eingeben. ba75976d05 10/2017...
® pHotoFlex Turb Überblick Display Das grafische Display zeigt in der Messwertansicht alle Informationen zur aktuellen Messung an. Die Beleuchtung ermöglicht das Ablesen auch bei Dunkelheit. Beispiel Messmodus \ Messgröße Photometrie \ Konzentration 1.29 Messwert (mit Einheit) mg/l Programm und Zitierform 83: A6/25 MC Durchmesser der Küvette und 16 mm...
Seite 12
® Überblick pHotoFlex Turb onen nutzen: Bei photometrischen Messungen bleibt die Nullmessung auch nach ® Aus- und wieder Einschalten des pHotoFlex Turb erhalten Sie können einen Barcodeleser zum vereinfachten Aufruf von Pro- grammen anschließen Sie können die mitgelieferte Software LSdata zur einfachen Einga- be von eigenen Programmen benutzen ...
® pHotoFlex Turb Sicherheit Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanlei- tung vollständig durch und machen Sie sich mit dem Messgerät ver- traut, bevor sie es in Betrieb nehmen oder damit arbeiten. Halten Sie Bedienungsanleitung immer griffbereit, um bei Bedarf darin nachschla- gen zu können.
® Sicherheit pHotoFlex Turb Sicherer Betrieb VORSICHT Gefahr von Augenschäden durch sichtbare und unsichtbare LED- Strahlung. Im Küvettenschacht befinden sich Licht emittierende Dioden (LED) der Klasse 1M. Die Strahlung nicht mit optischen Instrumenten betrachten. Bei normalem, bestimmungsgemäßem Gebrauch ist eine Gefähr- dung ausgeschlossen.
® pHotoFlex Turb Inbetriebnahme Inbetriebnahme Lieferumfang ® Taschenmessgerät pHotoFlex Turb 4 Batterien 1,5 V Typ AA (im Batteriefach) 1 Leerküvette 16 mm 2 Leerküvetten 28 mm mit Aufkleber zur Markierung der Küvette für Trübungsmessungen ® Trübungsstandard AMCO -Clear ...
Seite 16
® Inbetriebnahme pHotoFlex Turb Zeit nicht mit dem Gerät arbeiten, sollten Sie den Akkupack alle 6 Mo- nate laden. Abschaltautomatik Zur Schonung der Batterien bzw. des Akkupacks besitzt das Gerät eine automatische Abschaltfunktion (siehe Abschnitt 4.4). Displaybeleuchtung Bei Betrieb mit Batterien oder Akkupack schaltet das Messgerät die Displaybeleuchtung automatisch aus, wenn 30 Sekunden lang kein Tastendruck erfolgt.
® pHotoFlex Turb Inbetriebnahme 3.2.2 Batterien einlegen/wechseln HINWEIS Achten Sie auf die richtige Polung der Batterien. Die ± - Angaben im Batteriefach müssen mit den Angaben auf der Bat- terie übereinstimmen. Batteriefach öffnen: – Die zwei Schrauben (1) an der Geräteunterseite lösen, –...
® Inbetriebnahme pHotoFlex Turb Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: Für – Batteriebetrieb: Batterien einlegen (siehe Abschnitt 3.2.2) – Betrieb mit Akku: Akkupack einsetzen (siehe Abschnitt 5.1.2) – Netzbetrieb und Aufladen des Akkupacks: Steckernetzgerät anschließen (siehe Abschnitt 3.2) – Betrieb mit LabStation und Akkupack: Akkupack einsetzen, LabStation anschließen und Gerät in die LabStation einsetzen (siehe Bedienungsanleitung LabStation) ...
® pHotoFlex Turb Bedienung Bedienung Messgerät einschalten Einschalten Taste <EIN/AUS> drücken. Für 30 Sekunden erscheint das Menü Start mit einer Auswahl der Messmodi. Der zuletzt gewählte Messmodus ist markiert. Die Statuszeile zeigt die Gerätebezeichnung und die Versionsnummer der Software. Start Photometrie Trübung pH &...
® Bedienung pHotoFlex Turb Displaybeleuchtung bei Bei Batterie- oder Akkubetrieb schaltet das Messgerät die Displaybe- Batteriebetrieb und leuchtung automatisch aus, wenn 30 Sekunden lang kein Tastendruck Akkubetrieb erfolgt. Die Beleuchtung schaltet beim nächsten Tastendruck wieder ein. Küvette einsetzen ® Um Küvetten in das pHotoFlex Turb einsetzen zu können, muss der Küvettenschacht zur Aufnahme einer Küvette vorbereitet werden.
Seite 21
® pHotoFlex Turb Bedienung 16 mm-Küvette Klapp-Küvettenschacht (2) senkrecht aufrichten, bis er einra- einsetzen stet. Höhenadapter (3) nach oben ziehen. Der Küvettenschacht ist verlängert. Fremdlichtklappe (4) des Küvettenschachts aufklappen. ba75976d05 10/2017...
Seite 22
® Bedienung pHotoFlex Turb 16 mm-Küvette einsetzen (Markierung zeigt nach vorne), bis sie am Boden aufsetzt. Fremdlichtklappe (4) schließen. Die Küvette ist messbereit. Die Küvette muss für optimale Messergebnisse immer von der Fremd- lichtklappe bedeckt sein. Anderenfalls kann Fremdlicht das Messer- gebnis verfälschen.
® pHotoFlex Turb Bedienung Allgemeine Bedienprinzipien In diesem Abschnitt erhalten Sie grundlegende Informationen zur Be- ® dienung des pHotoFlex Turb. Bedienelemente Einen Überblick über die Bedienelemente und das Display finden Sie Display in Abschnitt 1.2 und Abschnitt 1.3. ® Betriebsarten Einen Überblick über die Betriebsarten des pHotoFlex Turb und die Navigation...
® Bedienung pHotoFlex Turb Menüs und Dialoge Die Menüs für Einstellungen sowie Dialoge in Abläufen enthalten wei- tere Unterelemente. Die Auswahl erfolgt mit den Tasten <> <>. Die aktuelle Auswahl ist jeweils invers dargestellt. Menüs Der Name des Menüs erscheint am oberen Rand des Rahmens. Menüs werden durch Bestätigen mit <START/ENTER>...
® pHotoFlex Turb Bedienung Meldungen Informationen oder Handlungshinweise sind durch das Symbol i gekennzeichnet. Sie können nicht ausgewählt werden. Beispiel: pH & Redox Das Symbol i kennzeichnet i Puffererkennung TEC i Sensor in Puffer 1 tauchen Info-Texte, z. B. Meldungen, Hinweise oder Anweisungen Temp.
® Bedienung pHotoFlex Turb Mit <> <> das Menü Sprache markieren. Die aktuelle Auswahl ist invers dargestellt. Mit <START/ENTER> die Einstellung der Sprache öffnen. System Deutsch Sprache Speichern Display Rücksetzen Schnittstelle Weiter ... Mit <> <> die gewünschte Sprache auswählen. Mit <START/ENTER>...
® pHotoFlex Turb Bedienung Datum und Uhrzeit werden nach einem Abfall der Versorgungsspan- nung (leere Batterien, leeres Akkupack) auf den 01.01.2003 00:00 Uhr zurückgesetzt. Datum, Uhrzeit und Das Datumsformat kann von der Anzeige Tag, Monat, Jahr (TT.MM.JJ) Datumsformat auf Monat, Tag, Jahr (MM/TT/JJ oder MM.TT.JJ) umgestellt werden. einstellen In der Messwertansicht: Mit <MENU>...
Seite 28
® Bedienung pHotoFlex Turb Mit <START/ENTER> die Einstellung bestätigen. Die Zeit ist eingestellt. Gegebenenfalls das aktuelle Datum einstellen. Die Einstellung erfolgt in gleicher Weise wie die Einstellung der Uhrzeit. Gegebenenfalls das Datumsformat ändern. Mit <ESC> in das übergeordnete Menü wechseln, um weitere Einstellungen vorzunehmen.
Seite 30
® Bedienung pHotoFlex Turb System Sprache Deutsch English Français Español Messwertspeicher Anzeigen Ausgabe RS232 Datenfilter Filter PROG Datum Löschen i 4 von 1000 belegt i Filter: Kein Filter Display Beleuchtung Auto aus Kontrast 0 ... 100 % Helligkeit 0 ... 100 % Rücksetzen Schnittstelle Baudrate...
® Bedienung pHotoFlex Turb Menüpunkt Einstellung Erläuterung Weiter ... / 10, 20, 30, 40, Die Abschaltautomatik Abschaltzeit 50 min, schaltet das Messgerät 1, 2, 3, 4, 5, 10, aus, wenn für eine festge- 15, 20, 24 h legte Zeit (Abschaltzeit) keine Eingabe erfolgt.
Seite 33
® pHotoFlex Turb Bedienung Einstellungen/ Menüpunkt Einstellung/ Erläuterung Funktionen Funktion Anzeigen Zeigt alle Messdatensätze, die den Filtereinstellungen entsprechen, seitenweise Weitere Optionen: Mit <> <> blättern Sie durch die Datensät- Mit <PRT> geben Sie den angezeigten Daten- satz auf die Schnittstelle aus.
® Bedienung pHotoFlex Turb 4.4.2 Display Im Menü Konfiguration / System / Display stellen Sie Displayeigen- schaften ein: Displaybeleuchtung ein-/ausschalten (Beleuchtung) Displaykontrast (Kontrast) Die Einstellungen finden Sie im Menü Konfiguration / System / Display. In das Menü Konfiguration gelangen Sie mit der Taste <MENU>. Einstellungen Menüpunkt Einstellung...
® pHotoFlex Turb Bedienung 4.4.4 Datum/Zeit Im Menü Konfiguration / System / Weiter ... / Datum/Zeit stellen Sie die Systemuhr ein: Aktuelle Uhrzeit (Zeit) Aktuelles Datum (Datum) Format der Datumsanzeige (Datumsformat) Die Einstellungen finden Sie im Menü Konfiguration / System / Weiter ...
® Bedienung pHotoFlex Turb Photometrie 4.5.1 Allgemeines Photometrische Messungen dienen der Bestimmung von chemischen Stoffen in flüssigen Proben. Für diese Bestimmung muss der gesuchte Stoff in einer zur photometrischen Messung geeigneten Form vorlie- gen. Gleichzeitig müssen mögliche Störfaktoren ausgeschlossen sein. Um den zu bestimmenden Stoff in die zur Messung geeignete Form zu bringen und gleichzeitig Störfaktoren auszuschließen, ist vor einer Messung eine Vorbehandlung der Probe nötig.
® pHotoFlex Turb Bedienung Vorbereitende Führen Sie folgende vorbereitenden Tätigkeiten durch, wenn Sie mes- Tätigkeiten sen möchten: Küvetten vor der Befüllung mit Probe und gegebenenfalls auch vor der Messung äußerlich reinigen (siehe Abschnitt 5.2.2). Küvetten müssen absolut sauber und kratzerfrei sein. ®...
® Bedienung pHotoFlex Turb 4.5.3 Konzentration messen Die Taste <M> (lang drücken) gegebenenfalls so oft drücken, bis der Messmodus Photometrie ausgewählt ist. Die Taste <M> (kurz drücken) gegebenenfalls so oft drücken, bis die Messgröße Konzentration ausgewählt ist. Erste Konzentrationsmessung Zweite und alle weiteren ®...
Seite 39
® pHotoFlex Turb Bedienung Photometrie \ Konzentration i Probe stecken i Messung auslösen mit <START> 83: A6/25 MC NH4-N 16 mm 0.20 - 6.51 mg/l 01.02.05 15:12 Küvette stecken (siehe Abschnitt 4.2). Mit <START/ENTER> die Messung auslösen. Die Messung wird gestartet. Das Ergebnis wird angezeigt. Photometrie \ Konzentration Ein selbst gemessener [BW]...
Seite 40
® Bedienung pHotoFlex Turb Anzeigen bei Über- oder Anzeige Bedeutung Unterschreiten des "< [Messbereichsuntergrenze]" Messbereich unterschritten. Messbereichs anstelle des Messwerts Abhilfe: Test mit niedrigerem Messbereich wählen "> [Messbereichsobergrenze]" Messbereich überschritten. anstelle des Messwerts Abhilfe: Test mit höherem Mess- bereich wählen oder Probe ver- dünnen Orientierungswert Dieser Wert dient als Anhalts-...
® pHotoFlex Turb Bedienung 4.5.4 Blindwert (Reagenzienblindwert) Jede Konzentrationsmessung benötigt einen Blindwert. Für einen Teil der Programme (Methoden) zur Konzentrationsmessung sind Blindwerte bereits im Messgerät gespeichert. Diese werden auto- matisch verwendet. Für alle anderen Programme ist vor der ersten Messung eine eigene Blindwertbestimmung erforderlich. Jeder gespeicherte Reagenzienblindwert kann durch eine eigene Blindwertbestimmung ersetzt werden.
® Bedienung pHotoFlex Turb Mit <> <> und <START/ENTER> die Funktion Blindwert messen auswählen und starten. Die menügeführte Blindwertmessung beginnt. Folgen Sie den Anweisungen am Display. Blindwert messen i 83: A6/25 MC i Küvette = 16 mm i Blindprobe stecken Messung auslösen Küvette mit Blindprobe stecken (siehe Abschnitt 4.2).
Seite 43
® pHotoFlex Turb Bedienung Eine Standardanpassung wird immer für das gerade aufgerufene Pro- gramm gespeichert. Eine Standardanpassung wird nur gelöscht, wenn eine neue Standardanpassung durchgeführt wird die Standardanpassung manuell gelöscht wird das Messgerät auf den Auslieferungszustand rückgesetzt wird (Funktion Rücksetzen) Standardanpassung Die Taste <M>...
Seite 44
® Bedienung pHotoFlex Turb Sollwert des Standards eingeben. Hinweis: Das Dezimaltrennzeichen mit <START/ENTER> eingeben. Mit <START/ENTER> den eingegebenen Sollwert bestätigen. Küvette mit Standard stecken (siehe Abschnitt 4.2). Mit <START/ENTER> die Messung des Standards starten. Nach der Messung wird das Ergebnis der Standardanpassung angezeigt und gespeichert.
® pHotoFlex Turb Bedienung 4.5.6 Extinktion/Transmission messen Die Transmissionsmessung wird im folgenden Beispiel nicht extra be- schrieben, da sie genauso abläuft wie die Extinktionsmessung. Das Er- gebnis der Messung wird in % Transmission angezeigt. Die Taste <M> (lang drücken) gegebenenfalls so oft drücken, bis der Messmodus Photometrie ausgewählt ist.
® Bedienung pHotoFlex Turb Photometrie \ Extinktion 0.532 16 mm 610 nm 01.02.05 15:12 4.5.7 Nullabgleich Der Nullabgleich, die Messung und Speicherung der Extinktion einer wassergefüllten Küvette, wird notwendig nach dem Einschalten des Messgeräts. Ausserdem ist ein Nullabgleich bei Änderung der Umgebungstempera- tur zu empfehlen.
® pHotoFlex Turb Bedienung Nullabgleich i Nullküvette (dest. Wasser) stecken Küvette 16 mm Messung auslösen Küvette stecken (siehe Abschnitt 4.2). Gegebenenfalls mit <> <> und <START/ENTER> eine an- dere Küvette einstellen. Mit <START/ENTER> die Messung des Nullabgleichs starten. Nach der Messung wird das Ergebnis des Nullabgleichs ange- zeigt und gespeichert.
Seite 48
® Bedienung pHotoFlex Turb Programme Programmnummer, Test, Code 83: A6/25 MC 0.20 - 8.00 mg/l Messbereich mit Einheit NH4-N 16 mm Zitierform Durchmesser der Küvette i Blättern mit Diese Daten finden Sie auch im Analysen-Handbuch Photometrie in der Übersicht der Testsätze und in den einzelnen Analysenvorschriften für die Testsätze wieder.
® pHotoFlex Turb Bedienung 4.5.9 Analysentimer Messungen gemäß Analysenvorschrift enthalten oft Wartezeiten zwi- schen den einzelnen Schritten. Diese Wartezeiten (Zeitintervalle) sind für jedes Programm bei den Programmdaten im Gerät hinterlegt. Die eingeschaltete Funktion Ana- lysentimer erinnert Sie automatisch durch die Menüführung an die Ein- haltung dieser Zeitintervalle.
® Bedienung pHotoFlex Turb 4.5.11 Messen von verdünnten Proben Wenn die z. B. Konzentration einer Probe den Messbereich einer Me- thode überschreitet, können Sie die Probe um einen Faktor 1 ... 99 so weit verdünnen, dass die Konzentration der verdünnten Probe im Messbereich der Methode liegt (siehe Analysen-Handbuch Photomet- rie).
® pHotoFlex Turb Bedienung pH-Wert/Redoxspannung 4.6.1 Allgemeines Sie können folgende Messgrößen messen: pH-Wert [ ] Redoxspannung [mV] Die Schnittstelle RS232 ist nicht galvanisch getrennt. Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Me- dien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Temperaturmessung Für reproduzierbare pH-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich.
® Bedienung pHotoFlex Turb 4.6.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.6.1 ausführen. pH-Messkette in die Messlösung eintauchen. pH & Redox \ pH 6.94 25.0 °C [AR] 01.02.05 15:12 Die Taste <M> (kurz drücken) gegebenenfalls so oft drücken, bis die Messgröße pH ausgewählt ist. AutoRead Die Funktion AutoRead (Driftkontrolle) prüft kontinuierlich die Stabilität (Driftkontrolle)
® pHotoFlex Turb Bedienung 4.6.3 Redoxspannung messen Redoxmessketten werden nicht kalibriert. Sie können Redoxmessket- ten jedoch mit einer Prüflösung überprüfen. Vorbereitende Tätigkeiten gemäß Abschnitt 4.6.1 ausführen. Redoxmesskette in die Messlösung eintauchen. pH & Redox \ Redox 25.0 °C [AR] 01.02.05 15:12 Die Taste <M>...
Seite 54
® Bedienung pHotoFlex Turb Einstellungen/ Die Einstellungen finden Sie im Menü Konfiguration / pH & Redox. Funktionen In das Menü Konfiguration gelangen Sie mit der Taste <MENU>. Menüpunkt mögliche Erläuterung Einstellung Messgröße pH & Redox Kalibrierung / Zeigt das Kalibrierprotokoll Kalibrierprotokoll der letzten Kalibrierung an.
® pHotoFlex Turb Bedienung 4.6.5 Kalibrieren Warum kalibrieren? pH-Messketten altern. Dabei verändern sich Asymmetrie (Nullpunkt) und Steilheit der pH-Messkette. Als Folge wird ein ungenauer Mess- wert angezeigt. Durch das Kalibrieren werden die aktuellen Werte für Asymmetrie und Steilheit der Messkette ermittelt und im Messgerät ab- gespeichert.
Seite 56
® Bedienung pHotoFlex Turb Kalibrierpunkte Die Kalibrierung kann mit einer, zwei oder drei Pufferlösungen in belie- biger Reihenfolge erfolgen (Ein-, Zwei- oder Dreipunktkalibrierung). Das Messgerät ermittelt folgende Werte und berechnet die Kalibrierge- rade wie folgt: Ermittelte Werte Angezeigte Kalibrierdaten Asymmetrie = Asy 1-Punkt ...
Seite 57
® pHotoFlex Turb Bedienung Beispiel eines 31.10.03 16:13 Protokolls pHotoFlex Ser.-Nr. 12345678 Kalibrierung pH & Redox Kalibrierdatum 31.10.03 16:13:33 Kalibrierintervall AutoCal TEC Puffer 1 4.01 Puffer 2 7.00 Puffer 3 10.01 Spannung 1 184.0 mV 24.0 °C Spannung 2 3.0 mV 24.0 °C Spannung 3 -177.0 mV...
® Bedienung pHotoFlex Turb Vorbereitende Führen Sie folgende vorbereitenden Tätigkeiten aus, wenn Sie kalibrie- Tätigkeiten ren möchten: pH-Messkette an das Messgerät anschließen. Die Messwertansicht pH wird im Display angezeigt. Pufferlösungen bereithalten. Die Pufferlösungen temperieren bzw. aktuelle Temperatur messen, falls die Messung ohne Temperaturmessfühler erfolgt.
Seite 59
® pHotoFlex Turb Bedienung Wenn der Menüpunkt Temp. einstellen erscheint, die Tempe- ratur des Puffers manuell messen und eingeben (Messung ohne Temperaturmessfühler). Mit <> <> Weiter markieren und <START/ENTER> drük- ken. Der Puffer wird gemessen. Der Messwert wird auf Stabilität geprüft (AutoRead). pH &...
Seite 60
® Bedienung pHotoFlex Turb Fortsetzen mit Zwei- Messkette gründlich mit destilliertem Wasser spülen. punktkalibrierung (Kal.-typ TEC) Messkette in Pufferlösung 2 tauchen. Wenn der Menüpunkt Temp. einstellen erscheint, die Tempe- ratur des Puffers manuell messen und eingeben (Messung ohne Temperaturmessfühler). Mit <> <> Weiter markieren und <START/ENTER> drük- ken.
Seite 61
® pHotoFlex Turb Bedienung Fortsetzen mit Drei- Messkette gründlich mit destilliertem Wasser spülen. punktkalibrierung (Kal.-typ TEC) Messkette in Pufferlösung 3 tauchen. Gegebenenfalls die Temperatur von Puffer 3 manuell messen und mit <> <> und <START/ENTER> in der Einstellung Temp. einstellen eingeben und bestätigen. Mit <>...
® Bedienung pHotoFlex Turb Trübung 4.7.1 Allgemeines Entgasen der Probe Luftblasen in der Probe verfälschen das Messergebnis massiv, da sie auf das einfallende Licht einen großen Streueffekt haben. Größere Luftblasen verursachen sprunghafte Messwertänderungen, kleinere Luftblasen werden vom Gerät als Trübung erfasst. Deshalb Luftblasen vermeiden bzw.
Seite 63
® pHotoFlex Turb Bedienung Küvette ausrichten Die Taste <M> (lang drücken) gegebenenfalls so oft drücken, bis der Messmodus Trübung ausgewählt ist. Küvette reinigen (siehe Abschnitt 5.2.2). Küvette stecken (siehe Abschnitt 4.2). Küvette ausrichten: Die Taste <START/ENTER> drücken und gedrückt halten. ...
® Bedienung pHotoFlex Turb 4.7.3 Trübung messen VORSICHT Niemals Flüssigkeit direkt in den Küvettenschacht gießen. Zur Messung immer eine Küvette verwenden. Das Messgerät misst nur dann genau, wenn die Küvette mit der schwarzen Lichtschutz- kappe verschlossen ist (WTW-Küvetten). Die Außenseite der benutzten Küvetten muss immer trocken, sauber und frei von Fingerabdrücken und Kratzern sein.
Seite 65
® pHotoFlex Turb Bedienung Die Taste <START/ENTER> loslassen. Die Messung beginnt. Der Messwert wird angezeigt. Trübung 157.0 01.02.05 15:12 Schritte 2 bis 8 für weitere Proben wiederholen. Anzeige bei Liegt der Messwert außerhalb des Messbereichs des ® Messbereichsüber- pHotoFlex Turb, wird dies im Display angezeigt: schreitung Trübung >...
® Bedienung pHotoFlex Turb 4.7.4 Kalibrieren Regelmäßig alle 90 Tage Wann kalibrieren? Bei Temperaturwechsel Kalibrierverfahren und Für die menügeführte Dreipunkt-Kalibrierung benötigen Sie folgende Kalibrierstandards drei Kalibrierstandards in der angegebenen Reihenfolge: Standard-Nr. NTU/FNU 1000 10,0 0,02 Kalibrierung Führen Sie folgende vorbereitenden Tätigkeiten aus, wenn Sie kalibrie- vorbereiten ren möchten: Küvetten mit den benötigten Kalibrierstandards bereithalten...
Seite 67
® pHotoFlex Turb Bedienung Küvette ausrichten: markierte Küvette: – Markierung am Küvettendeckel an der Markierung am Küvettenschacht ausrichten. – Die Taste <START/ENTER> drücken und gedrückt hal- ten, bis der Messwert angezeigt wird. unmarkierte Küvette (siehe Seite 62) – Die Taste <START/ENTER> drücken und gedrückt hal- ten.
Seite 68
® Bedienung pHotoFlex Turb Trübung i Probe stecken i <START> gedrückt halten i Probe ausrichten Wurde als Kalibrierergebnis i Kalibrierfehler! angezeigt, erfolgt vor ei- ner Messung im Display ein Hinweis auf eine erneute Kalibrierung. Sollte eine gültige Kalibrierung nicht möglich sein, bietet das Gerät auch an, mit den letzten gültigen Kalibrierdaten weiter zu messen.
® pHotoFlex Turb Bedienung Speichern Das Messgerät verfügt über 2000 Speicherplätze für Messdatensätze. Sie können Messwerte (Datensätze) mit der Taste <STO> in den Da- tenspeicher übertragen. Bei jedem Speichervorgang wird der aktuelle Datensatz gleichzeitig auf die Schnittstelle übertragen. Die Anzahl der noch verfügbaren freien Speicherplätze wird im Menü Speichern angezeigt.
® Bedienung pHotoFlex Turb 4.8.1 Messdatensätze speichern So können Sie einen Messdatensatz in den Datenspeicher übertragen und gleichzeitig auf die Schnittstelle ausgeben: Taste <STO> drücken. Das Display Speichern erscheint. Speichern 996 frei i 02.02.2005 11:24:16 0.00 mg/l PO4-P BW PROG 1 Speichern (ID: 1) Gegebenenfalls mit <>...
® pHotoFlex Turb Bedienung 4.8.2 Messdatensätze filtern Die Funktionen zum Anzeigen und Ausgeben von gespeicherten Mess- datensätzen (siehe Abschnitt 4.4.1) beziehen sich auf alle gespeicher- ten Messdatensätze, die den eingestellten Filterkriterien entsprechen. Die Einstellungen finden Sie im Menü Konfiguration / System / Mess- wertspeicher / Datenfilter.
® Bedienung pHotoFlex Turb 4.8.3 Messdatensätze anzeigen Sie können gespeicherte Datensätze am Display anzeigen. Es werden nur die Datensätze angezeigt, die den gewählten Filterkriterien ent- sprechen (siehe Abschnitt 4.8.2). Die Anzeige der Daten im Display starten Sie im Menü Konfiguration / System / Messwertspeicher / Anzeigen.
® pHotoFlex Turb Bedienung 4.8.5 Messdatensätze löschen Wenn Sie die gespeicherten Messdatensätze nicht mehr benötigen, können Sie diese gesamt löschen. Das Löschen aller Messdatensätze erfolgt im Menü Konfiguration / System / Messwertspeicher / Löschen. Das Löschen einzelner Datensätze ist nicht möglich. Sind alle Spei- cherplätze besetzt, ist aber das Überschreiben des jeweils ältesten Da- tensatzes möglich.
® Bedienung pHotoFlex Turb Buchsenbelegung 1 RTS 2 RxD 3 TxD 4 DTR 5 SG 6 CTS RS 232 4.9.2 RS232-Schnittstelle konfigurieren Für eine fehlerfreie Datenübertragung sollte die RS232-Schnittstelle ® bei pHotoFlex Turb und PC/Drucker auf die gleiche Übertragungsge- schwindigkeit (Baudrate) eingestellt sein. ®...
Seite 75
® pHotoFlex Turb Bedienung 4 5 6 Ausgabeformat CSV 0;01.12.11;14:18:07;1;81;O2;[BW];[2 + 1];166;mg/l;VALID;;; 14;03.12.11;07:41:51;3;;;;;24.8;%;VALID;557;nm;VALID Daten Erläuterung Laufende Speicherplatznummer (bzw. "0" bei Ausgabe aus der Messwertansicht) Datum Datum der Speicherung Zeit Uhrzeit der Speicherung Eingestellte ID Programmnummer Nur bei Messgröße Konzentration Zitierform Nur bei Messgröße Konzentration ...
® pHotoFlex Turb Bedienung 4.10 Rücksetzen (Reset) Sie können alle System- und Messeinstellungen rücksetzen (initialisie- ren). Für die Trübungsmessung gibt es keine rücksetzbaren Einstellungen. 4.10.1 Systemeinstellungen rücksetzen Mit der Funktion System / Rücksetzen werden alle rücksetzbaren Ein- stellungen rückgesetzt. Einstellungen für pH & Redox (siehe Abschnitt 4.10.3) ...
® Bedienung pHotoFlex Turb 4.10.2 Einstellungen für die Photometrie rücksetzen Mit der Funktion Photometrie / Rücksetzen werden alle Einstellungen für die Photometrie rückgesetzt. Einstellung Auslieferzustand PROG Küvettengröße 16 mm Messgröße Konzentration Wellenlänge 436 nm Blindwerte alle gelöscht 4.10.3 Einstellungen für pH rücksetzen Die Kalibrierdaten werden beim Rücksetzen der Messparameter auf den Auslieferzustand zurückgesetzt.
® pHotoFlex Turb Bedienung 4.11 Geräteinformationen Folgende Geräteinformationen sind im Menü Konfiguration / Info auf- gelistet: Modellbezeichnung Softwareversion Versionsnummer(n) der aufgespielten Programmdaten Seriennummer des Geräts Info i Modell: pHotoFlex i Software: V 0.35 i Prog. V 0.07 i Ser.
® Bedienung pHotoFlex Turb 4.13 Eigene Methoden verwalten Sie können eigene Programme eingeben auslesen löschen. Um eigene Programme (Methoden) im Gerät abzuspeichern, ermitteln Sie selbst eine Kalibrierkurve für Ihre Methode und übertragen die Da- ® ten dieser Kalibrierkurve an das pHotoFlex Turb.
® pHotoFlex Turb Bedienung 4.13.1 Eigene Programme verwalten mit einem Terminal-Programm Ein Terminalprogramm dient allgemein dazu, eine Verbindung zu ei- nem Gerät an einer Datenschnittstelle aufzubauen und mit diesem über eine Konsole am Bildschirm zu kommunizieren. Damit ist z. B. auch das Senden von Befehlszeilen möglich. Terminalprogramme gibt es von verschiedenen Herstellern für ver- schiedene Betriebssysteme.
Seite 82
® Bedienung pHotoFlex Turb Die einzelnen Datenabschnitte der Befehlszeile sind durch Kommas getrennt. Als Dezimaltrennzeichen innerhalb eines Datenabschnitts ist der Punkt "." zu verwenden. Geben Sie die Befehlszeile ein. Schließen Sie die Befehlszeile mit Enter ab. ® Die Daten werden an das pHotoFlex Turb übertragen.
Seite 83
® pHotoFlex Turb Bedienung Eigene Programme Zum Auslesen von eigenen Programmen geben Sie im Terminal-Pro- auslesen gramm eine Befehlszeile nach folgendem Schema ein: Alle eigenen Program- Ein eigenes Programm me auslesen auslesen Befehlszeile U.510 U.511#1,Program No Beispiel U.510 U.511#1,900 Geben Sie die Befehlszeile ein. Schließen Sie die Befehlszeile mit Enter ab.
Seite 84
® Bedienung pHotoFlex Turb ba75976d05 10/2017...
® pHotoFlex Turb Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Das Messgerät ist weitgehend wartungsfrei. Die Wartung besteht lediglich im Austauschen der Batterien bzw. des Akkupacks. 5.1.1 Batterien einlegen/wechseln HINWEIS Achten Sie auf die richtige Polung der Batterien. Die ± - Angaben im Batteriefach müssen mit den Angaben auf der Bat- terie übereinstimmen.
® Wartung, Reinigung, Entsorgung pHotoFlex Turb Entsorgen Sie verbrauchte Batterien gemäß den in Ihrem Land gelten- den Bestimmungen. Innerhalb der Europäischen Union sind Endnutzer verpflichtet, ver- brauchte Batterien (auch schadstoffreie) über eine Sammelstelle der Wiederverwertung zuzuführen. Batterien sind mit dem Symbol der durchgestrichenen Mülltonne ge- kennzeichnet und dürfen demnach nicht im Hausmüll entsorgt werden.
® pHotoFlex Turb Wartung, Reinigung, Entsorgung Gegebenenfalls vier alte Batterien aus dem Batteriefach neh- men. Das Stromversorgungskabel des Akkupacks mit der Buchse (3) im Batteriefachboden verbinden und das Akkupack in das Batteriefach einlegen. Batteriefach schließen und mit den Schrauben befestigen. Entsorgen Sie verbrauchte Batterien gemäß...
® Wartung, Reinigung, Entsorgung pHotoFlex Turb 5.2.2 Küvetten reinigen Küvetten müssen sauber, trocken und frei von Fingerabdrücken sein. Reinigen Sie sie deshalb regelmäßig: Küvetten innen und außen mit Salzsäure oder Laborseife rei- nigen. Mit destilliertem Wasser mehrfach ausspülen. An Luft trocknen lassen. Küvetten nur ganz oben oder an der Lichtschutzkappe anfas- sen, damit der Lichtweg nicht beeinträchtigt wird.
® pHotoFlex Turb Technische Daten Technische Daten Allgemeine Daten Abmessungen ca. 236 x 86 x 117 mm Gewicht ca. 0,6 kg (ohne Batterien) Mechanischer Aufbau Schutzart: IP 67 Elektrische Sicherheit Schutzklasse: Prüfzeichen CE, FCC Umgebungs- Lagerung - 25 °C ... + 65 °C bedingungen Betrieb 0 °C ...
Seite 94
® Technische Daten pHotoFlex Turb Angewendete EG-Richtlinie 89/336/EWG Richtlinien und Normen EN 61326-1/A3:2003 FCC Class A Gerätesicherheit EG-Richtlinie 73/23/EWG EN 61010-1 :2001 Klimaklasse VDI/VDE 3540 IP-Schutzart EN 60529:1991 ba75976d05 10/2017...
® pHotoFlex Turb Zubehör, Optionen Zubehör, Optionen Zubehör Beschreibung Modell Best-Nr. LabStation mit PC-Software LS Flex/430 250 301 LSdata, Akku und universellem Ste- ckernetzgerät Akku für pHotoFlex RB Flex/430 251 300 3 Ersatzküvetten, 28 x 60 mm LKS28-Set 251 302 Kalibrierset für Kal.Kit 600 560...
Seite 98
® Zubehör, Optionen pHotoFlex Turb Sie können den Thermodrucker P3001 auf folgende Arten mit dem Thermodrucker ® pHotoFlex Turb verbinden: Beschreibung Modell Best-Nr. ® Verbindung P3001 - pHotoFlex Turb – Kabel AK 540/S 902 843 Verbindung P3001 - LabStation –...
® pHotoFlex Turb Zubehör, Optionen ® Optionale Erweiterungen zum pHotoFlex Turb Im Fachhandel erhalten Sie folgende optionalen Erweiterungen: Geräte/Kabel Modell Handscanner Barcodeleser Datalogic DLC6065-M1 Handscanner Datalogic Touch65 Verbindungskabel Datalogic CAB-350 Barcodeleser - LabStation Zusätzlich zu dem Barcodeleser benötigen Sie zum Betrieb des Barcodelesers das passende Verbindungskabel ba75976d05 10/2017...
Seite 100
® Zubehör, Optionen pHotoFlex Turb ba75976d05 10/2017...
® pHotoFlex Turb Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und verwendete Abkürzungen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müssten, werden hier jedoch nicht erläutert. ba75976d05 10/2017...
Seite 102
® Verzeichnisse pHotoFlex Turb Abkürzungsverzeichnis °C Temperatureinheit Grad Celsius °F Temperatureinheit Grad Fahrenheit Asymmetrie Kalibrieren Stunde Jahr Temperatureinheit Kelvin LoBat Batterien weitgehend entladen (Low Battery) Monat Spannungseinheit mV/pH Einheit der Messkettensteilheit (internat. mV) NIST/DIN Automatisches Kalibrieren für pH-Messungen mit Pufferlösungen hergestellt nach NIST bzw. DIN 19 266 pH-Wert Sekunde...
Seite 103
® pHotoFlex Turb Verzeichnisse Fachwortverzeichnis Asymmetrie Bezeichnung für die Offsetspannung einer pH-Messkette. Es ist die messbare Kettenspannung einer symmetrischen Messkette, deren Membran in eine Lösung mit dem pH des nominellen Messkettennull- punkts (WTW-Messketten pH = 7) taucht. Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Diffe- renz zwischen zwei Messwerten.
Seite 104
® Verzeichnisse pHotoFlex Turb Messlösung Bezeichnung für die messbereite Probe. Eine Messprobe wird aus der Analysenprobe (Urprobe) gewöhnlich durch Aufbereitung erhalten. Messlösung und Analysenprobe sind dann identisch, wenn keine Auf- bereitung erfolgte. Messwert Der Messwert ist der spezielle, zu ermittelnde Wert einer Messgröße. Er wird als Produkt aus Zahlenwert und Einheit angegeben (z.
Seite 105
® pHotoFlex Turb Verzeichnisse Analysenvorschrift In der Analysenvorschrift ist das genaue Vorgehen zur Durchführung des Nachweisverfahrens beschrieben. Blindwert Die Auswertung der photometrischen Messung ist immer bezogen (Reagenzienblindwert) auf den Vergleichswert einer Probe ohne den zu bestimmenden In- haltsstoff (Reagenzienblindwert). Damit wird der Einfluss der Grund- extinktion der Reagenzien auf die photometrische Messung kompensiert.
Seite 106
® Verzeichnisse pHotoFlex Turb ba75976d05 10/2017...
® pHotoFlex Turb Firmware-Update Firmware-Update Allgemein Mit Hilfe eines Personal Computers können Sie ein Update der Firm- ® ware des pHotoFlex Turb auf die neueste Version durchführen. Verfügbare Firmware-Updates für das Messgerät finden Sie im Inter- net. Das Updateprogramm enthält: ...
Seite 110
® Firmware-Update pHotoFlex Turb Folgen Sie im weiteren Verlauf den Anweisungen des Pro- gramms. Der Programmiervorgang dauert etwa 5 Minuten. Nach erfolg- reicher Programmierung erscheint eine abschließende Mel- dung. Damit ist das Firmware-Update abgeschlossen. Trennen Sie das Gerät vom PC. Das Gerät ist betriebsbereit.
® pHotoFlex Turb Anhang: Trübungswerte unter 1 FNU/NTU Anhang: Trübungswerte unter 1 FNU/NTU Bei Trübungswerten unter 1 FNU/NTU wird der Messwert durch die Kü- vette und die Ausrichtung der Küvette sehr stark beeinflusst. Um die Messgenauigkeit bei Trübungswerten unter 1 FNU/NTU zu er- höhen, sollten die Kalibrierung im Standard 0.02 FNU/NTU und die spätere Messung in derselben Küvette erfolgen.
Seite 112
® Anhang: Trübungswerte unter 1 FNU/NTU pHotoFlex Turb ba75976d05 10/2017...
