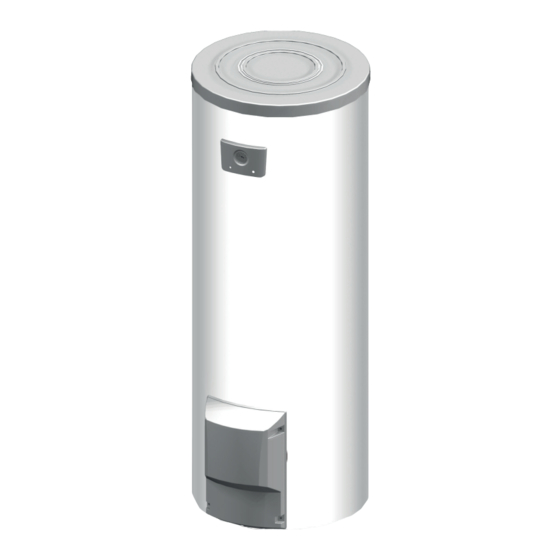

OERTLI OBPB 150 Installations-, Bedienungs- Und Wartungsanleitung
Beistell-trinkwassererwärmer
Vorschau ausblenden
Andere Handbücher für OBPB 150:
Verwandte Anleitungen für OERTLI OBPB 150
Inhaltszusammenfassung für OERTLI OBPB 150
- Seite 1 Installations-, Bedienungs- und Wartungsanleitung Beistell-Trinkwassererwärmer OBPB 150 OBPB 200 OBPB 300 OBPB 401 OBPB 501...
- Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.
-
Seite 3: Inhaltsverzeichnis
10.1 Allgemeines ................. .29 300026688 - v07 - 31032020 OBPB 150...501... - Seite 4 11.1 Produktdatenblatt – Trinkwasserspeicher ............31 OBPB 150...501...
-
Seite 5: Sicherheit
Um Typ, technische Daten und Anschluss des Druckbegrenzers zu überprüfen, siehe das Kapitel "Anschluss des Warmwasserspeichers an die Trinkwasserversorgung" in der Installations- und Wartungsanleitung. Wichtig: Die Installations-, Bedienungs- und Wartungsanleitung ist auch auf unserer Website zu finden. 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 6: Empfehlungen
Die Anweisungen und Sicherheitshinweise am Gerät dürfen niemals entfernt oder verdeckt werden und müssen während der gesamten Lebensdauer des Gerätes lesbar bleiben. Beschädigte oder nicht lesbare Etiketten mit Anweisungen oder Warnungen sofort ersetzen. OBPB 150...501 300026688 - v07 - 31032020... -
Seite 7: Verantwortlichkeiten
Fachpersonal beauftragt werden. Lassen Sie sich Ihre Anlage vom Fachhandwerker erklären. Lassen Sie die erforderlichen Prüf- und Wartungsarbeiten von einem qualifizierten Fachhandwerker durchführen. Die Anleitungen in gutem Zustand in der Nähe des Gerätes aufbewahren. 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 8: Über Dieses Handbuch
Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. 2.1.2 An der Ausrüstung verwendete Symbole Abb.1 1 Vor der Installation und Inbetriebnahme des Gerätes die mitgelieferten Anleitungen sorgfältig durchlesen. 2 Verbrauchte Produkte in einer geeigneten Aufbereitungs- und Recyclingeinheit entsorgen MW-6000691-1 OBPB 150...501 300026688 - v07 - 31032020... -
Seite 9: Produktbeschreibung
3 Produktbeschreibung Produktbeschreibung Produktinformation OBPB 150...501*sind separate Hochleistungs-Warmwasserbereiter. OBPB 150...501 Trinkwasserspeicher können an Zentralkessel angeschlossen werden, die für die Trinkwasserbereitung geeignet sind. Hauptkomponenten: Die Speicher sind aus Qualitätsstahl und innen mit einer bei 850 °C glasierten Emaillebeschichtung in Trinkwasserqualität versehen, die den Speicher vor Korrosion schützt. -
Seite 10: Technische Daten - Trinkwasserspeicher
3 Produktbeschreibung Einheit OBPB 150 OBPB 200 OBPB 300 OBPB 401 OBPB 501 Sekundärkreis (Warm wasser) Maximale Betriebstem °C peratur Maximaler Betriebsdruck MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) Wasserspeicher Liter Gewicht Versandgewicht (brutto) 149,5 184,5 Gewicht des Trinkwas... -
Seite 11: Vor Der Installation
Gerät möglichst nahe an den Wasserentnahmepunkten aufgestellt werden. 2. Das Gerät auf einen Sockel stellen, um die Reinigung des Bereiches zu erleichtern. 3. Das Gerät auf einer festen und stabilen Struktur aufstellen, die ihr Gewicht tragen kann. 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 12: Hauptabmessungen
4 Vor der Installation 4.2.3 Hauptabmessungen Abb.3 OBPB 150 Ø F L000558-B 1 Trinkwasserausgang G1" 5 Kaltwassereingang und Entleerungsöffnung G1" 2 Warmwasserzirkulation G¾" 6 Anode 3 Wärmetauschereingang G1" 7 Tauchhülse für Trinkwasserspeicherfühler 4 Wärmetauscherausgang G1" Abb.4 OBPB 200 – OBPB 300 – OBPB 401 – OBPB 501 Ø... - Seite 13 4 Vor der Installation OBPB 150 OBPB 200 OBPB 300 OBPB 401 OBPB 501 F (Ø) 1234 1754 1642 1760 Wichtig: G: Zylindrisches Gewinde, flachdichtend 300026688 - v07 - 31032020 OBPB 150...501...
-
Seite 14: Installation
2. Richten Sie das Gerät mithilfe seiner höhenverstellbaren Füße waagerecht aus. Einstellbereich: 10 mm. Bei Bedarf unter den Füßen des Speichers Blechunterlagen verwenden. Vorsicht! Keine Unterlagen direkt unter den Außenverkleidungen des Trinkwasserspeichers verwenden. L000382-A OBPB 150...501 300026688 - v07 - 31032020... -
Seite 15: Den Warmwasserfühler Einsetzen
18 Füllen des Heizungskreises 3 Sicherheitsventil, 3 bar 21 Außentemperaturfühler 4 Manometer 23 Vorlauftemperaturfühler nach Mischventil 7 Automatischer Schnellentlüfter 24 Wärmetauschereingang - Warmwasserspeicher 9 Absperrventil 25 Wärmetauscherausgang - Warmwasserspeicher 10 3-Wege-Mischer 26 WW-Förderpumpe 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 16: Beispiel Mit Einem Standkessel
(Fußbodenheizung oder Heizkörper) ausgelegt 24 Wärmetauschereingang - Warmwasserspeicher werden 25 Wärmetauscherausgang - Warmwasserspeicher 67 Manuelles Heizkörperventil 26 WW-Förderpumpe 68 Neutralisationsanlage für Kondensate 27 Rückschlagventil 109 Thermostatisches Warmwasser-Mischventil 28 Kaltwasseranschluss 201 Membran-Ausdehnungsgefäß Trinkwasser 29 Druckminderer OBPB 150...501 300026688 - v07 - 31032020... -
Seite 17: Sicherheitsgruppe (Außer Frankreich)
Metallpartikel oder andere Verunreinigungen in den Behälter des Geräts gelangen. Vorschriften für die Schweiz Die Anschlüsse sind gemäß den Anforderungen des Schweizerischen Vereins des Gas- und Wasserfaches durchzuführen Die örtlichen Anforderungen der Wasserversorgungsunternehmen einhalten 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 18: Dimensionierung
Wartung des Speichers und seiner Komponenten, ohne die gesamte Anlage entleeren zu müssen. Diese Ventile ermöglichen außerdem ein Abtrennen des Speichers bei Druckproben der Anlage, falls der Prüfdruck höher ist als der für den Warmwasserspeicher zulässige Betriebsdruck. OBPB 150...501 300026688 - v07 - 31032020... -
Seite 19: Warmwasserzirkulationsleitung
Zum Optimieren des Energieverbrauchs die Warmwasser- Zirkulationsschleife durch die Regelung des Heizkessels oder durch eine zusätzliche programmierbare Zeitschaltuhr ansteuern. Maßnahmen zur Verhinderung des Rückflusses von Warmwasser Im Kaltwasserzulauf des Warmwasserkreises ist ein Rückschlagventil vorzusehen. 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 20: Inbetriebnahme
Wasserarmaturen eventuell befindliche Luft zu entlüften, um unangenehme Geräusche durch eingeschlossene Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagert. 6. Entlüften Sie den Wärmetauscher-Kreis des Trinkwasserspeichers mithilfe des hierfür bereitgestellten Entlüfters. OBPB 150...501 300026688 - v07 - 31032020... -
Seite 21: Trinkwasserqualität
Die Wasserenthärtungsanlage führt zu keinen Abweichungen von unserer Garantie, sofern diese zugelassen und gemäß dem Stand der Technik und den in der Bedienungsanleitung der Wasserenthärtungsanlage genannten Anweisungen eingestellt und überprüft ist und regelmäßig gewartet wird. 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 22: Wartung
Entfernen von Kesselstein, Seite 22 Entfernen von Kesselstein In Gegenden mit hartem Wasser empfehlen wir eine jährliche Entkalkung, um die Leistung zu erhalten. 1. Die Reinigungsdeckel entfernen. 2. Überprüfen Sie bei jedem Öffnen des Deckels die Magnesiumanode. OBPB 150...501 300026688 - v07 - 31032020... -
Seite 23: Entfernen Und Wiederanbringen Der Reinigungsdeckel
Um die Dichtheit zu garantieren, bei jedem Öffnen unbedingt die Einheit aus Lippendichtung und Sprengring durch Neuteile ersetzen. 1. Den Dichtungsring des Flansches auswechseln und ihn wieder mit der Lasche zur Speicher-Außenseite anbringen. MW-L000389-1 300026688 - v07 - 31032020 OBPB 150...501... -
Seite 24: Wartungsprotokoll
4. Überprüfen Sie nach der Wiedermontage die Dichtheit des seitlichen Flansches. 5. Mit der Inbetriebnahme fortfahren. Weitere Informationen siehe Inbetriebnahme des Gerätes, Seite 20 MW-L000561-2 Wartungsprotokoll Tab.8 Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift OBPB 150...501 300026688 - v07 - 31032020... - Seite 25 7 Wartung Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift 300026688 - v07 - 31032020 OBPB 150...501...
-
Seite 26: Entsorgung Und Recycling
2. Die Kabel von den elektrischen Bauteilen lösen. 3. Den Hahn der Kaltwasserzufuhr schließen. 4. Die Anlage entleeren. 5. Alle Wasseranschlüsse vom Auslass des Warmwasserspeichers trennen. 6. Entsorgung und Recycling des Warmwasserspeichers unter Einhaltung der geltenden Vorschriften durchführen. OBPB 150...501 300026688 - v07 - 31032020... -
Seite 27: Ersatzteile
Teil des Geräts ersetzt werden muss, ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien verwenden. Wichtig: Bei Bestellung der Ersatzteile ist es unbedingt nötig, die in der Liste genannte Artikel-Nummer des gewünschten Ersatzteils anzugeben. Trinkwasserspeicher Abb.16 MW-L000604-4 300026688 - v07 - 31032020 OBPB 150...501... - Seite 28 180112 Komplette Anode, Durchmesser 33 mm - Länge 420 mm (1x) - für seitliche Wartungsklappe 300026679 Gehäuseabdeckung RAL9006 – Durchmesser 655,5 300026747 Gehäuseabdeckung RAL9006 – Durchmesser 755,5 300026683 Gehäuseabdeckung RAL9006 – Durchmesser 805,5 OBPB 150...501 300026688 - v07 - 31032020...
-
Seite 29: 10 Gewährleistung
Wichtig: Schweiz: Die Gewährleistung wird in Übereinstimmung mit den Verkaufs-, Liefer- und Gewährleistungsbedingungen des Unternehmens gewährt, das die Oertli Produkte vermarktet. Die Laufzeit unserer Garantie ist auf dem mit dem Gerät gelieferten Zertifikat angegeben. Als Hersteller können wir keinesfalls haftbar gemacht werden, wenn das Gerät nicht ordnungsgemäß... - Seite 30 Deutschland: Siehe in den Angebotsunterlagen (zum Beispiel: aktuelle Preisliste) aufgeführte vertragliche Gewährleistungsbedingungen Warnung! INFORMATION zur obligatorischen Wartung: Dieses Produkt muss jährlich fachgerecht gewartet werden. Wenn diese Anforderung nicht eingehalten wird, ist die Gewährleistung auf 12 Monate begrenzt. OBPB 150...501 300026688 - v07 - 31032020...
-
Seite 31: Anhang
11 Anhang 11 Anhang 11.1 Produktdatenblatt – Trinkwasserspeicher Tab.10 Produktdatenblatt für Trinkwasserspeicher Markenname – Produktbezeichnung OBPB 150 OBPB 200 OBPB 300 OBPB 401 OBPB 501 Energieeffizienzklasse Warmhalteverluste Speichervolumen 300026688 - v07 - 31032020 OBPB 150...501... - Seite 32 11 Anhang OBPB 150...501 300026688 - v07 - 31032020...
- Seite 33 11 Anhang 300026688 - v07 - 31032020 OBPB 150...501...
- Seite 34 11 Anhang OBPB 150...501 300026688 - v07 - 31032020...
- Seite 35 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
- Seite 36 300026688 - v07 - 31032020 300026688-001-07...
