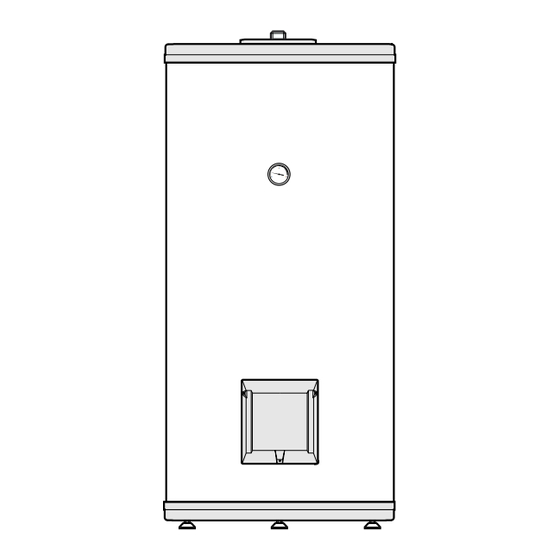

- Seite 1 Beistell-Trinkwassererwärmer OBB 150 - 200 - 300 - 400 - 500 OBP 150 - 200 - 300 - 400 - 500 Installations- und Wartungsanleitung 300011684-001-B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EG-Konformität ................3 Einleitung . -
Seite 3: Eg-Konformität
Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung. 2.2 Allgemeine Angaben Herzlichen Glückwunsch zur Wahl dieses Oertli Qualitätsproduktes. Oertli Thermique SAS - Technische Änderungen vorbehalten. Wir raten Ihnen, die folgende Anleitung durchzulesen, um ein Der einwandfreie Betrieb des Geräts hängt von der strikten optimales Funktionieren Ihres Gerätes zu garantieren. -
Seite 4: Beschreibung
4. Beschreibung 4 Beschreibung 4.1 Technische Beschreibung Behälter - Stahl - Innenbeschichtung mit Emailüberzug in Lebensmittelqualität zum Schutz des Behälters gegen Korrosion und zur Bewahrung der Wasserqualität. Korrosionsschutz 1 oder 2 Magnesiumanoden, die alle 2 Jahre zu prüfen und gegebenenfalls zu ersetzen sind. - OBB/OBP 150, OBB/OBP 200 : 1 Anode - OBB/OBP 300 - OBB/OBP 400 - OBB/OBP 500 : 2 Anoden. -
Seite 5: Technische Daten
0.25 0.23 0.20 0.19 0.15 24St·L·K Bereitschaftverluste (∆T = 45 K) kWh/24h -Zahl Gewicht 88.5 107.5 OBB ... OBB 150 OBB 200 OBB 300 OBB 400 OBB 500 Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Wasserinhalt Heizschlange Liter 11.2 14.9 Heizfläche Heizschlange... -
Seite 6: Installation
1494 Ø G 4 Kaltwassereintritt G 1 1/4 1217 1757 1786 1763 5 Ausgang Wärmetauscher 6 Öffnung für die Entleerung OBB 150 OBB 200 OBB 300 OBB 400 OBB 500 7 Magnesiumanode 11 Warmwasserfühler Zylindrisches Außengewinde, Flachdichtung 1009 1011 1516... -
Seite 7: Ausrichtung
5.2 Ausrichtung Das Ausrichten des Speichers erfolgt durch auf- oder zuschrauben der auf dem Sockel montierten einstellbaren Füße : - OBP/OBB 150 bis OBP/OBB 300: 3 Einstellfüße - OBP/OBB 400 bis OBP/OBB 500: 4 Einstellfüße (1) Einstellbereich: ca. 30 mm 5.3 Liefereinheiten... -
Seite 8: Hydraulischer Anschluss
5. Installation 5.4 Hydraulischer Anschluss 5.4.1 Anwendungsbeispiel Heizungsvorlauf Frankreich: Sicherheitsgruppe Heizungsrücklauf Sicherheitsventil 3 bar Manometer Automatischer Entlüfter Absperrventil Ausdehnungsgefäß Entleerungshahn a. Kaltwasserzufluss mit Rückflussverhinderer Füllen des Heizungskreises b. Anschluss am Kaltwassereintritt des WWE Wärmetauschereingang-Kesselkreis c. Absperrhahn Wärmetauscherausgang-Kesselkreis d. Sicherheitsventil 7 bar Ladepumpe e. -
Seite 9: Trinkwasserseitige Anschlüsse (Sekundärkreis)
5. Installation 5.4.3 Trinkwasserseitige Anschlüsse (Sekundärkreis) Zur Ausführung sind u. a. die entsprechenden Normen und Örtlichen Deutschland Vorschriften zu beachten. Die Abmessungen des Sicherheitsventils sind gemäß DIN 1988 Maximalbetriebsdruck für Behälter festzulegen : Warmwassererwärmer beträgt Ventilgröße Heizleistung Nennvolumen - OBB...: 7 bar (es gilt die Größe des Liter Eintrittsanschlusses min.) -
Seite 10: Maßnahmen Zum Verhindern Des Rückfließens Von Erwärmtem Wasser
5. Installation Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser Kaltwasserzulauf Brauchwasserkreises Rückschlagventil vorzusehen. 6 Inbetriebnahme 1. Den Brauchwasserkreis durchspülen Trinkwassererwärmer über das Kaltwasserzulaufrohr füllen. 2. Es ist erforderlich, die im Speicher oder in den Leitungen bzw. Wasserarmaturen eventuell befindliche Luft zu entlüften, um unangenehme Geräusche von eingeschlossener Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagert. -
Seite 11: Überprüfung Und Wartung
7. Überprüfung und Wartung 7 Überprüfung und Wartung 7.1 Magnesiumanode Die Magnesiumanode muss wenigstens im Abstand von 2 Jahren Prüfung nach Messung überprüft werden. Nach der ersten Kontrolle und je nach Abnutzung - Massedraht von der Anode abklemmen. der Anode muss der Zeitabstand zwischen den weiteren Kontrollen - Die Stromstärke zwischen Speicher und Anode messen. -
Seite 12: Arbeitsgänge Zur Entkalkung, Kontrolle Oder Auswechseln Der Magnesiumanode
Flansch-Befestigungsschrauben sollten nicht übermäßig angezogen werden: - OBP / OBB 150 - 200 - 300: 6 Nm +1/-0 - OBP / OBB 400 - 500: 15 Nm Einen Drehmomentschlüssel benutzen. Man erreicht ca. 6 Nm indem man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt, und 15 Nm wenn man ihn mit dem langen Hebel einsetzt. -
Seite 13: Wartungsprotokoll
8. Wartungsprotokoll 8 Wartungsprotokoll Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift 19/09/08 - 300011684-001-B OBB / OBP 150 - 200 - 300 - 400 - 500... -
Seite 14: Ersatzteile Obb / Obp 150 - 200 - 300 - 400 - 500
9 Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 19/09/08 - 300011684-002-B Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. OBB / OBP 150 - 200 - 300 - 400 - 500 19/09/08 - 300011684-001-B... -
Seite 15: Titananode (Zubehör)
9. Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 Titananode (Zubehör) Elektro-Heizstab 2.2 kW - Kolli EC 410 Elektro-Heizstab 2.4 kW - Kolli EC 411 19/09/08 - 300011684-001-B OBB / OBP 150 - 200 - 300 - 400 - 500... - Seite 16 9. Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 Elektro-Heizstab 3.3 kW - Kolli EC 412 Elektro-Heizstab 4.5 kW - Kolli EC 413 Elektro-Heizstab 3 kW - Kolli EG 88 OBB / OBP 150 - 200 - 300 - 400 - 500 19/09/08 - 300011684-001-B...
- Seite 17 9. Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 Artikel-Nr. Bezeichnung Artikel-Nr. Bezeichnung OBB/OBP 150 300011041 Thermometer AFRISO 124470 Obere Abdeckhaube 180331 Verstellbarer Fuß M10x35 200007092 Oberer Reinigungsdeckel 124474 Kunststoff-Zwischenstück 300012153 Lippendichtung Ø 112 603353 Dichtung Ø...
- Seite 18 9. Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 Artikel-Nr. Bezeichnung Artikel-Nr. Bezeichnung 124825 Erdungskabel 182207 Thermostat 603049 Thermostat 200006681 Stromkabel 3x Elektro-Heizstab 2.4 kW - Kolli EC 411 - Ø 82 123698 Lippendichtung Ø 82 Elektroheizstab 2400 W 700371 Drehstrom...
- Seite 19 9. Ersatzteile OBB / OBP 150 - 200 - 300 - 400 - 500 Garantie Die rechstverbindlichen Gewährleistungen sind den aktuellen Verkaufsunterlagen (z.B. gültige Preisliste) zu entnehmen. HINWEIS zur Wartungsverpflichtung: Dieses Produkt muss jährlich fachgerecht gewartet werden. Sofern diese Forderung nicht erfolgt, ist die Gewährleistung auf 12 Monate begrenzt.
