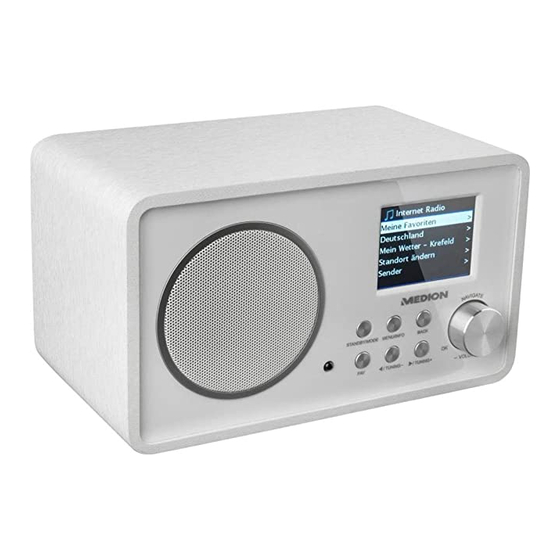

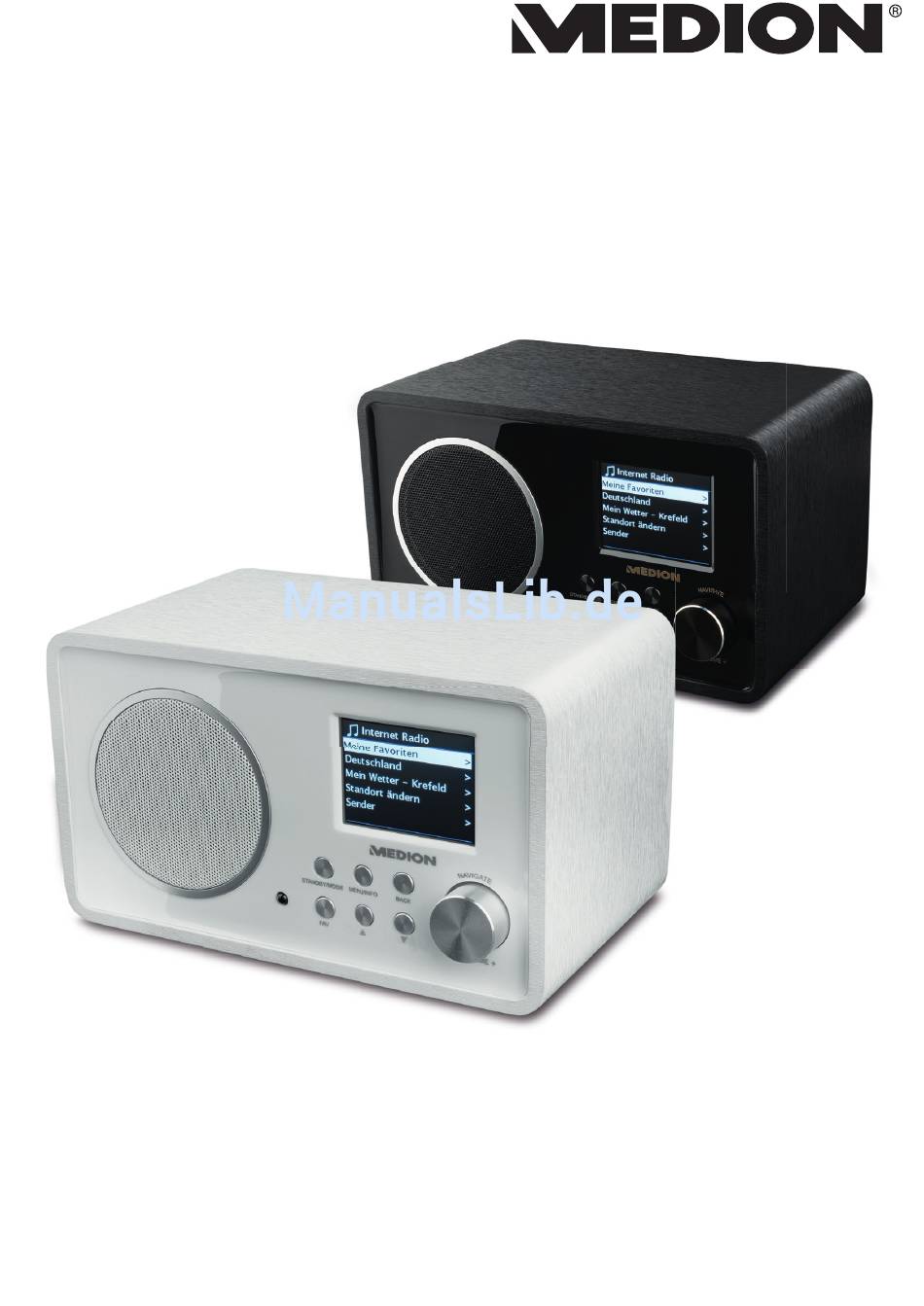

- Seite 1 Bedienungsanleitung Wireless LAN Internet-Radio MEDION LIFE ® ® E85052 (MD 87267)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ..............5 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....5 Bestimmungsgemäßer Gebrauch .............. 6 Sicherheitshinweise ..................6 3.1. Nicht zugelassener Personenkreis ..............6 3.2. Das Gerät sicher aufstellen .................. 7 3.3. Netzanschluss ......................8 3.4. - Seite 3 13.3. Musikplayer Modus ....................27 13.4. Wiedergabedisplay ....................28 Einstellungen im Menü Systemeinstellungen ......... 29 14.1. Equalizer ........................29 14.2. Interneteinst. (Interneteinstellungen) ............29 14.3. Zeiteinstellungen ....................30 14.4. Sprache ........................30 14.5. Werkseinstellung ....................30 14.6. Software Update ....................30 14.7. Einrichtungsass. (Assistenten starten) ............31 14.8. Info ..........................31 14.9.
-
Seite 4: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie vor der ersten Inbetriebnahme diese Bedie- nungsanleitung gründlich durch und befolgen Sie vor al- len Dingen die Sicherheitshinweise! Bewahren Sie diese Bedienungsanleitung für den wei- teren Gebrauch auf. Falls Sie das Gerät einmal weiter- geben, legen Sie bitte auch diese Bedienungsanleitung dazu. -
Seite 5: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Das Gerät dient zum Abspielen von Audiodaten, die über das In- ternet bzw. ein Netzwerk empfangen werden. • Das Gerät ist nur für den privaten und nicht für den industriel- len/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: •... -
Seite 6: Das Gerät Sicher Aufstellen
schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 7: Netzanschluss
neneinstrahlung, um Betriebsstörungen zu verhindern. Die Betriebstemperatur beträgt 5 bis 35 °C. • Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten. • Halten Sie mindestens einen Meter Abstand von hochfre- quenten und magnetischen Störquellen (Fernsehgerät, Laut- sprecherboxen, Mobiltelefon usw.) ein, um Funktionsstörun- gen zu vermeiden. -
Seite 8: Niemals Selbst Reparieren
3.5. Niemals selbst reparieren • Ziehen Sie bei Beschädigungen des Netzteils, der Anschluss- leitung oder des Geräts sofort den Stecker aus der Steckdose. • Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder An- schlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist. - Seite 9 Es besteht Explosionsgefahr! • Nehmen Sie ausgelaufene Batterien sofort aus der Fernbedie- nung. Reinigen Sie die Kontakte, bevor Sie neue Batterien ein- legen. Es besteht Verätzungsgefahr durch Batteriesäure! • Sollte Batteriesäure ausgelaufen sein, vermeiden Sie unbe- dingt den Kontakt mit Haut, Augen und Schleimhäuten! Falls die Säure doch mit Haut in Kontakt gekommen ist, spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
-
Seite 10: Vorbereitung
4. Vorbereitung 4.1. Lieferumfang prüfen Entfernen Sie sämtliches Verpackungsmaterial, auch die Folie auf dem Display. GEFAHR! Lassen Sie kleine Kinder nicht mit Folie spielen. Es be- steht Erstickungsgefahr! Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: •... -
Seite 11: Anschlüsse
4.3. Anschlüsse Betrieb im WLAN-Modus: Eine WiFi-Antenne ist im Gerät integriert. Netzadapter: Verbinden Sie den Gerätestecker des mitgelieferten Netzadapters mit dem Anschluss DC IN und den Netzstecker mit einer Steckdose (AC 100–240 V~ 50/60 Hz). LINE-OUT: Schließen Sie ein 3,5 mm Stereoklinkenkabel an die Buchse LINE-OUT an, um den Stereoton des Internetradios an andere Audiogeräte zu übertragen. -
Seite 12: Übersicht Wlan-Radio
5. Übersicht WLAN-Radio 5.1. Vorderseite MENU/INFO / MODE BACK VOLUME Display Drehregler N AV I G AT E /– V O L U M E + : Lautstärkeregler/Menünavigati- on; Tastendruck O K : Eingaben bestätigen/auswählen : Nächsten Titel wiedergeben ... -
Seite 13: Rückseite
5.2. Rückseite Typenschild D C I N : Buchse für Steckernetzteil L I N E - O U T : Audioausgang 3,5 mm Stereobuchse A U X - I N : Audioeingang 3,5 mm Stereobuchse 14 von 42... -
Seite 14: Fernbedienung
5.3. Fernbedienung M O D E : Betriebsart wählen : Menü aufrufen : Lautstärke erhöhen Nächsten Titel wiedergeben Navigationstasten S T O P : Wiedergabe anhalten : Wiederholfunktion/Zufallswiedergabe Z I F F E R N TA S T E N : Zur Eingabe von Zeichen : Favoriten aufrufen E Q : Equalizer einstellen I N F O : Displayanzeigen wechseln... -
Seite 15: Menüstruktur
6. Menüstruktur Das Radio hat folgende Menüstruktur: HINWEIS! Die Menüs HAUPTMENÜ und SYSTEMEINSTELLUNGEN kön- nen aus jeder Betriebsart heraus aufgerufen werden. Außerdem kann das Menü SYSTEMEINSTELLUNGEN aus dem Menü HAUPT- MENÜ aufgerufen werden. Equalizer Internet Radio Interneteinstellg. Musikplayer Zeiteinstellungen System- Hauptmenü... -
Seite 16: Bedienung In Den Menüs
6.1. Bedienung in den Menüs Bedienung über die Fernbedienung Alle Funktionen können sowohl über die Fernbedienung als auch über die Tasten am Gerät bedient werden. Über die Fernbedienung sind jedoch einige Funktionen einfacher und direkter zu bedienen: • Zeichen und Zifferneingabe durch mehrmaliges Drücken der Ziffern-/Zeichentasten •... -
Seite 17: Notwendige Netzwerkeigenschaften
7.1. Notwendige Netzwerkeigenschaften Damit das Gerät als WLAN-Radio funktioniert, muss das Netzwerk folgende Eigen- schaften haben: • Der für das Netzwerk eingesetzte Router muss eine DHCP-Server-Funktion besit- zen, damit er dem Gerät im Netzwerk automatisch eine IP-Adresse zuweisen kann. • Setzen Sie einen derart konfigurierten Router bereits ein, können Sie das WLAN- Radio ohne Weiteres in das Netzwerk einbinden. -
Seite 18: Uhrzeit Und Datum Einstellen
cken Sie ihn zur Bestätigung der Sprache. 10.2. Uhrzeit und Datum einstellen Wählen Sie im Menü 12/24-STUNDENFORMAT 12 oder 24. • • Stellen Sie ein, ob die Uhrzeit automatisch über das Netzwerk (UPDATE ÜBER NET) oder manuell (KEIN UPDATE). UPDATE ÜBER NETWORK Wenn Sie die Option UPDATE ÜBER NET ausgewählt haben, gehen Sie wie folgt vor: ... -
Seite 19: Wlan Region Auswählen
10.4. Wlan Region auswählen Wählen Sie die Region aus, in dem Sie das Internetradio betreiben. Danach startet das Gerät die Suche nach verfügbaren WLAN Netzwerken (Access Points). 10.5. Verbindung zu einem Netzwerk herstellen Die gefundenen Netzwerke werden mit ihrem Namen (SSID) in einer Liste ange- zeigt. -
Seite 20: Pin Eingeben
PIN eingeben Wenn der Router über keine WPS-Taste verfügt, aber die Möglichkeit der WPS-Ver- bindung über die PIN-Eingabe im Web-Interface des Routers bietet, wählen Sie die Option PIN EINGEBEN. Geben Sie nach Aufforderung im Web-Interface des Routers die auf dem Display des Internetradios angegebene PIN-Nummer ein und bestätigen Sie dann durch Drü- cken des Drehreglers am Gerät oder der Taste O K an der Fernbedienung die Einga- HINWEIS! -
Seite 21: Musik Hören
OK aus und bestätigen Sie mit dem Drehregler (O K ). Das Gerät speichert diesen Schlüssel, so dass er bei einer erneuten Verbindung nicht noch einmal eingegeben werden muss. Das Gerät baut nun eine Verbindung mit dem Netzwerk auf. Nach erfolgreicher Ver- bindung erscheint ein entsprechender Hinweis. -
Seite 22: Meine Favoriten
Senderliste Senderliste Meine Favoriten Podcasts Deutschland Meine hinzugefügten Ra Mein Wetter - Meine gespeicherten Po Standort ändern Sonstiges Sender Meine Favoriten Hier können Sie die gespeicherten Sender aufrufen. Region [Deutschland] Hier können Sie alle Sender anzeigen, die der Region (hier: Deutschland) zugeord- net sind, in der das Internetradio sich ins Internet eingewählt hat. - Seite 23 Anzeigen bei Tag Anzeigen bei Nacht Schneefall Starker Schneefall Nebel Standort ändern Rufen Sie diesen Menüeintrag aus, um die Regionseinstellung für die Wetterdaten zu ändern: NACH STADT SUCHEN: Geben Sie hier die Anfangsbuchstaben oder den ge- samten Namen der Stadt ein, nach der Sie suchen wollen und bestätigen Sie mit O K .
-
Seite 24: Meine Hinzugefügten Radiosender
SUCHEN PODCASTS: Podcasts nach Name suchen Meine hinzugefügten Radiosender Sie können sich kostenlos über die Webseite http://internetradio.medion.com an- melden. Dort können Sie Ihr Internetradio anhand des Zugriffscodes registrieren. Den Zugriffscode erhalten Sie wie folgt: Gehen Sie in den Internetradio Modus, wählen Sie dort SONSTIGES/ZU- GRIFFSCODE ERHALTEN. -
Seite 25: Radiosender Speichern
Radiosender speichern Halten Sie die Taste an der Fernbedienung gedrückt oder drücken Sie die Tas- te FAV am Gerät, bis die Liste der Speicherplätze im Display erscheint. Wählen Sie mit den Zifferntasten an der Fernbedienung einen Speicherplatz von 1-9 aus und halten Sie die Zifferntaste gedrückt. Der Radiosender wird ge- speichert. -
Seite 26: Musikplayer Modus
cken Sie die Taste O K auf der Fernbedienung oder durch Drücken des Drehreg- lers (O K ). Es erscheinen die Ordner und Musikdateien des Medienservers. Sie können nun Mu- sikdateien auswählen und abspielen. HINWEIS! Gegebenenfalls müssen Sie die Verbindung auf Ihrem PC bestätigen und freigeben! 13.3. -
Seite 27: Wiedergabedisplay
13.4. Wiedergabedisplay Titelname Uhrzeit ID3 Tag Anzeige (I N F O drücken, um weitere Informationen anzuzeigen) Zufallswiedergabe-Modus Repeat-Modus Medienwiedergabe über Server Albumcover (falls verfügbar) HINWEIS! Während der Wiedergabe können Sie die Wiedergabetasten wie bei ei- nem normalen CD-Player benutzen. Unterstützte Audioformate sind: *.mp3, *.wma, *.wav, *.flac. 28 von 42... -
Seite 28: Einstellungen Im Menü Systemeinstellungen
14. Einstellungen im Menü Systemeinstellungen 14.1. Equalizer Hier können Sie vordefinierte Klangformate auswählen oder ein eigenes erstellen. Wählen Sie eines der Klangformate NORMAL, MITTIG, JAZZ, ROCK, SOUNDTRACK, KLASSIK, POP, NACHRICHTEN, MEIN EQ oder MEINE EQ EINSTELLUNG aus und be- stätigen Sie mit dem Drehregler OK. Die Klangeinstellung wird sofort übernommen. MEIN EQ ... -
Seite 29: Netzwerkverbindung Im Standby Halten
Lifestream IR-Applikation eines Smartphones oder Tablet PCs eingegeben werden muss, neu vergeben. Netzwerkprofil Das Gerät speichert die letzten 4 WLAN Netzwerke, zu denen eine Verbindung auf- gebaut wurde. Wählen Sie ein Netzwerk aus und drücken Sie O K . Bestätigen Sie die anschlie- ßende Abfrage mit JA, um das Netzwerk aus der Liste zu löschen. -
Seite 30: Einrichtungsass. (Assistenten Starten)
Auto-Update Wählen Sie den Eintrag JA, um regelmäßig automatisch nach Softwareaktualisie- rungen zu suchen. Jetzt prüfen Startet direkt die Suche nach Softwareaktualisierungen. 14.7. Einrichtungsass. (Assistenten starten) Startet den Einrichtungsassistenten wie im Kapitel Erstinbetriebnahme beschrie- ben. 14.8. Info Hier werden die Softwareversion und Radio-Identifikationsnummer des Gerätes an- gezeigt. -
Seite 31: Einstellungen Im Menü Hauptmenü
15. Einstellungen im Menü Hauptmenü Über das Hauptmenü können Sie wie mit der Taste M O D E die Betriebsarten auf- rufen: INTERNET RADIO MUSIKPLAYER AUX IN Außerdem können Sie hier die Schlummer-Funktion und die Weckfunktion einstellen. 15.1. Schlummer Wählen Sie diesen Eintrag aus und wählen Sie mit dem Drehregler O K folgen- de Einstellungen für die automatische Abschaltung aus: SCHLUMMER AUS –... -
Seite 32: Audiosignale Externer Geräte Wiedergeben
Wenn Sie die IP-Adresse des Internetradios in Ihrem Browser eingeben, erscheint das Webinterface des Internetradios. Die aktuelle IP-Adresse finden Sie unter SYSTEMEINSTELLUNGEN/ INTERNETEINST./EINSTELLUNGEN anzeigen („Einstellungen anzeigen“ auf Seite 29). Hier können Sie den Friendly Name für ihr Internetradio neu vergeben (Werksein- stellung lautet [MEDION]+[MAC-Adresse]. 33 von 42... -
Seite 33: Steuerung Über Lifestream Ir-Applikation
Öffnen Sie den Google Play oder den Apple App Store und suchen Sie nach dem Begriff MEDION Lifestream IR Installieren Sie die Lifestream IR” App. von Medion. Folgen Sie dabei den Anwei- sungen zur Installation auf dem Bildschirm. - Seite 34 HINWEIS Wenn die WLAN-Funktion in Betriebsarten, die kein WLAN verwen- den (AUX-IN), ausgeschaltet wird (Einstellung „Netzwerkverbindung im Standby halten“ auf Seite 30), funktioniert die Steuerung über die Lifestream IR App nicht. 35 von 42...
-
Seite 35: Fehlerbehebung
19. Fehlerbehebung Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere ge- eignete Fachwerkstatt. - Seite 36 Problem Mögliche Ursache Lösung Kein Zugang vom PC als Radioverschlüsselung Geben Sie den Code ein. AP (Media Server) zum Ra- Beachten Sie hierzu auch die Freigabeeinstellungen auf dem PC. Wecker funktioniert nicht Funktion nicht aktiviert Überprüfen Sie die Weck- einstellung. Problem bei der Verbin- Es ist kein DHCP-Server Überprüfen Sie die Ein-...
- Seite 37 Problem Mögliche Ursache Lösung Das Internetradio hat nor- Kein DHCP-Server akti- Prüfen Sie die Router-Ein- mal gebootet, kann aber viert. stellungen. keine IP-Adresse empfan- Falscher WiFi-Verschlüsse- WiFi-Verschlüsselungsal- lungsalgorithmus einge- gorithmus erneut einge- geben. geben. Die Netzwerkschnittstel- Schnittstellen überprüfen. len sind nicht in Ordnung. Das Internetradio Internetradio und Smart- Überprüfen Sie den Netz-...
-
Seite 38: Reinigung
20. Reinigung Schalten Sie das Gerät aus, bevor Sie es reinigen. Verwenden Sie ein weiches, trockenes Tuch, ab es abzuwischen. Benutzen Sie keine rauen Tücher, keine scharten Reinigungsmittel, keine Verdünner oder alkoholische Lösungen für die Reinigung. Solche Mittel können das Gerät beschädigen. 21. -
Seite 39: Technische Daten
22. Technische Daten Netzadapter Modell: YN12W-1200080VZ Hersteller: Winna, China Eingangsspannung: AC 100 – 240 V ~ 50/60 Hz 0,3 A Ausgangsspannung: 12 V 0,8 A Fernbedienung Batterie für Fernbedienung: 1x Knopfzelle 3 V Typ CR2025 Gerät Lautsprecher: 5 W RMS Abmessungen (L x B x H): ca. -
Seite 40: Konformitäts- Und Lizenzinformationen
24.1. Audioprodukte zur Verwendung mit Internetradio Dieses Dokument ist Eigentum von MEDION. Ohne die schriftliche Genehmigung von MEDION darf es weder kopiert noch darf sein Inhalt offengelegt werden. Sämt- liche Dritte, denen dieses Dokument ausgehändigt wird, müssen eine Geheimhal- tungsvereinbarung unterzeichnen. -
Seite 41: Impressum
Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. - Seite 42 MTC - Medion Technologie Center 45467 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
