Precor Resolute Strength Selectorized-Serie Montageanleitung Seite 8

4
5
39
37
6
31
39
7
12
7
3
8 39
31
©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung
Werkzeuge: Sechskantschlüssel, 6 mm
Drehmomentschlüssel
31
11 1 M10 x 65 mm SHCS
39
2 Unterlegscheiben, 11 mm
43
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
43
11
1 Führungsstange mit Kappe
3 Dämpfer
1
7
1 Zusatzgewicht
12
1 Zusatzgewichtsgriff
31
1 M10 x 65 mm SHCS
43
39
2 Unterlegscheiben, 11 mm
43
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm

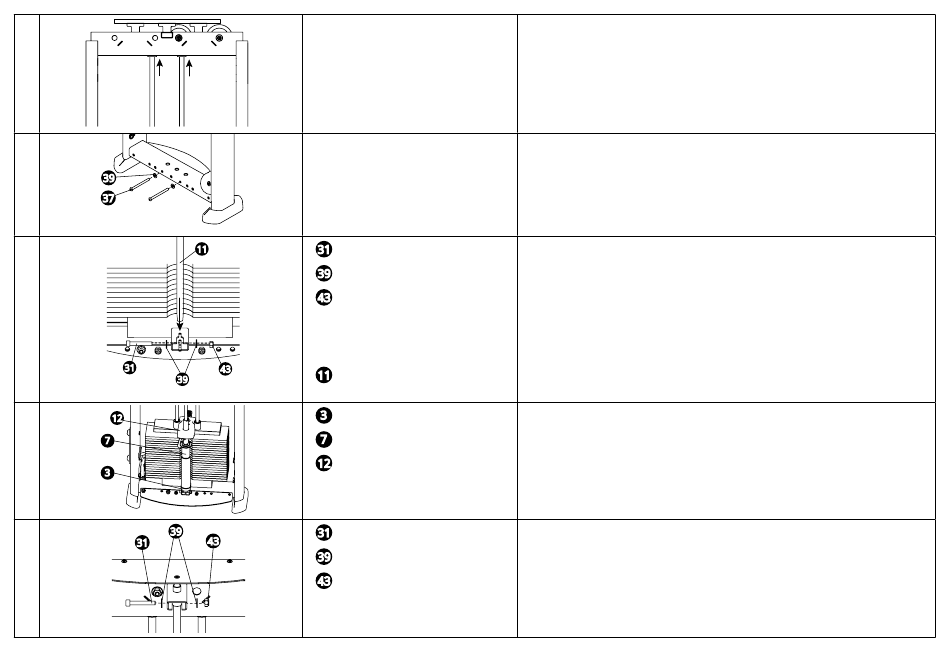

Bringen Sie die Führungsstangen in eine senkrechte Position. Lassen Sie eine
zweite Person die Führungsstangen in den oberen Teil des Rahmens heben.
Während eine zweite Person die Stangen in den oberen Rahmen hält, setzen
Sie die beiden in Schritt 1 entfernten Führungsstangen-Schrauben unterhalb
der Führungsstangen wieder in den unteren Rahmen ein. Fixieren Sie sie an
der Trittplatte. Lassen Sie die Führungsstangen auf die Schrauben fallen und
ziehen Sie die Schrauben vollständig fest. Ziehen Sie die M10-Schrauben auf
ein Drehmoment von 43 Nm (32 ft-lb) an.
Bereiten Sie die untere Basis für die Montage des Zusatzgewichts vor. Setzen Sie
die Befestigungsschraube durch die Halterung am Gewichtsblock-Abstandhalter
ein.
Entfernen Sie die Kappe von der Führungsstange und stecken Sie die Stange in
die Halterungsöffnung, die durch die Schraube gesichert ist.
Schieben Sie einen Dämpfer auf die dritte Führungsstange, gefolgt von dem
Zusatzgewicht und dem Zusatzgewichtsgriff.
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie
das obere Stangenende am Gewichtsblock-Turmrahmen.
