Parameter
7485, 7495
7486, 7496
Mittelwertberechnung
Die Sammelschienenspannung wird sekündlich gemessen und alle drei Sekunden wird ein Zwischenmittelwert gebildet. Dieser Wert
wird in einen FIFO-Speicher (first in, first out) übertragen. Der Mittelwertalarm wertet diesen Speicher aus.
Der Speicher (Schiebefenster) funktioniert nach dem FIFO-Prinzip (first in first out), und die Dauer der Mittelwertbildung wird im
Menü 7486 (oder 7496) eingestellt. Dieser Timer ist ein Schiebefenster, in dem die älteste Zwischenberechnung alle drei Sekunden
überschrieben wird. Der Mittelwert des Alarms wird also alle drei Sekunden neu gebildet.

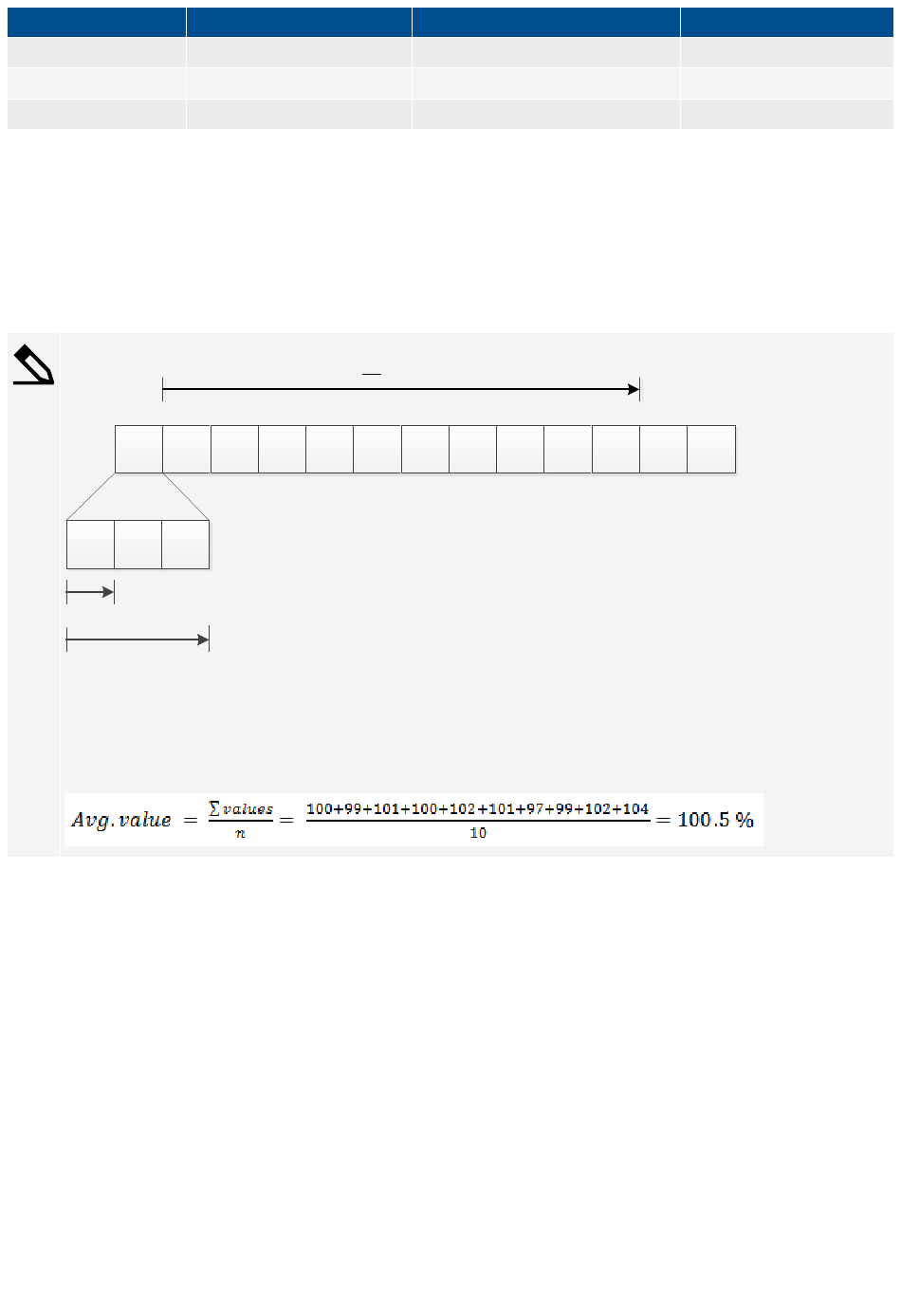

Beispiel
98 100 99 101
96 99 99
1 s.
3 Messwerte
Die Zahlen in der Abbildung stellen die Sammelschienenspannung als Prozentsatz der nominalen
Sammelschienenspannung dar.
Der Wert der ersten Zwischenberechnung beträgt 98% und wird in den FIFO-Speicher geschrieben. Die Fensterbreite
wurde im Menü 7486 auf 30 Sekunden eingestellt. Dies bedeutet, dass der Mittelwert des Alarms auf 10
Zwischenmittelwertberechnungen aus drei Stichproben basiert.
Berechnung des Mittelwertes aus o.a. Beispiel:
Mittelwertalarm
Der Mittelwert wird als Istwert herangezogen. Damit erfolgt die Alarmbehandlung genauso wie bei jedem anderen Alarm. Für Avg U
BB > 1: Sobald der Istwert den Sollwert in Menü 7481 erreicht, wird der Timer in Menü 7482 ausgelöst und löst den Alarm aus,
wenn der Wert höher als der Sollwert für diesen Zeitraum ist. Wenn der Wert unter den Sollwert fällt, wird der Timer in Menü 7482
zurückgesetzt.
OPTION A1 4189341236B DE
Name
Fehlerklasse
AVG-Timer
Gleitfenster 30 ... 900 s
102 101 97
100
Sammelschienenspannung
Bereich
ON
F1...F8
30 bis 900 s
99 102 104 106 108
Standard
Warnung (F2)
600 s
Speicher
