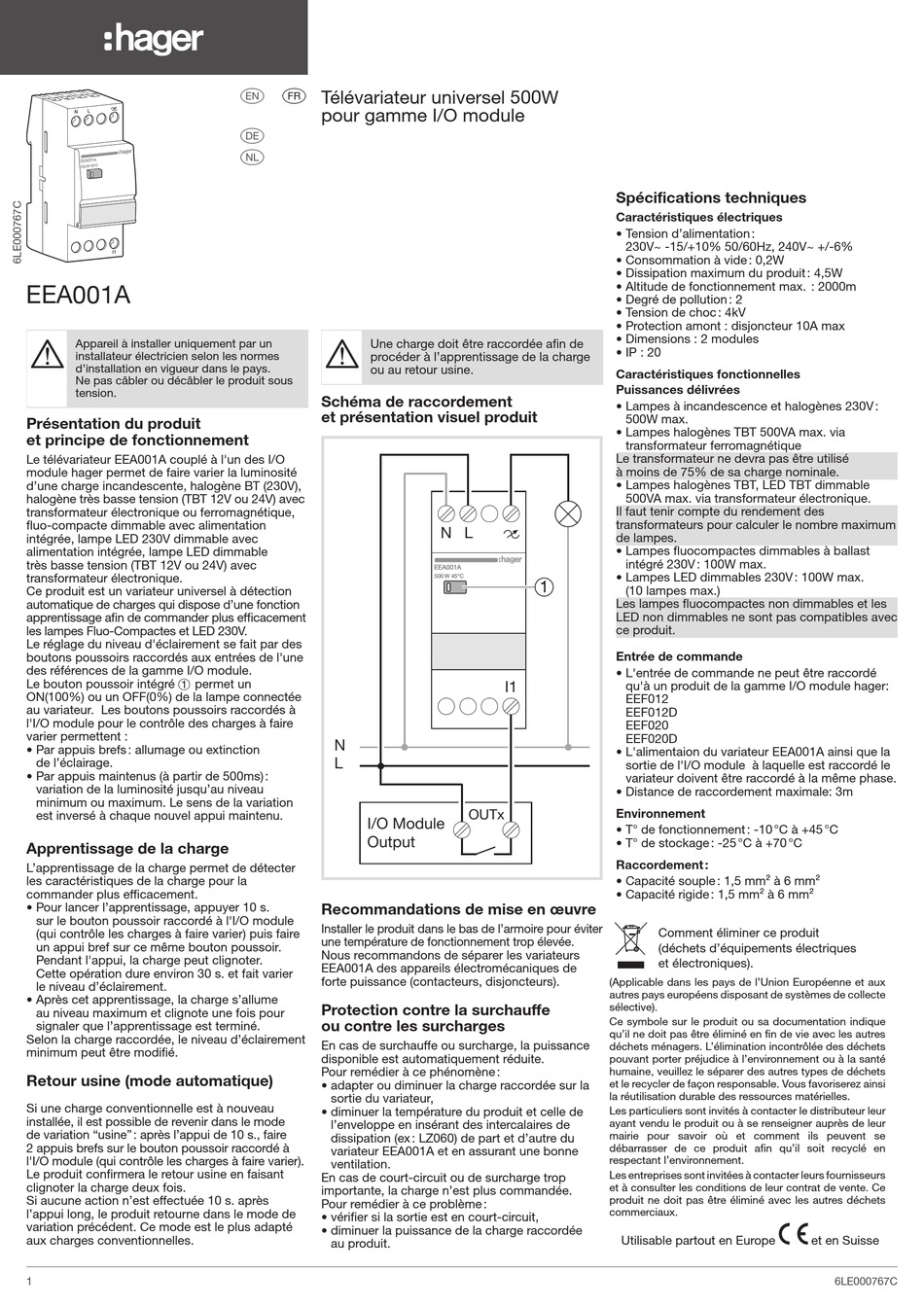

hager EEA001A Handbuch

L
N
EEA 001 A
500 W 45° C
I1
EEA001A
Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
Ne pas câbler ou décâbler le produit sous
tension.
Présentation du produit
et principe de fonctionnement
Le télévariateur EEA001A couplé à l'un des I/O
module hager permet de faire varier la luminosité
d'une charge incandescente, halogène BT (230V),
halogène très basse tension (TBT 12V ou 24V) avec
transformateur électronique ou ferromagnétique,
fluo-compacte dimmable avec alimentation
intégrée, lampe LED 230V dimmable avec
alimentation intégrée, lampe LED dimmable
très basse tension (TBT 12V ou 24V) avec
transformateur électronique.
Ce produit est un variateur universel à détection
automatique de charges qui dispose d'une fonction
apprentissage afin de commander plus efficacement
les lampes Fluo-Compactes et LED 230V.
Le réglage du niveau d'éclairement se fait par des
boutons poussoirs raccordés aux entrées de l'une
des références de la gamme I/O module.
Le bouton poussoir intégré 1 permet un
ON(100%) ou un OFF(0%) de la lampe connectée
au variateur. Les boutons poussoirs raccordés à
l'I/O module pour le contrôle des charges à faire
varier permettent :
• Par appuis brefs : allumage ou extinction
de l'éclairage.
• Par appuis maintenus (à partir de 500ms) :
variation de la luminosité jusqu'au niveau
minimum ou maximum. Le sens de la variation
est inversé à chaque nouvel appui maintenu.
Apprentissage de la charge
L'apprentissage de la charge permet de détecter
les caractéristiques de la charge pour la
commander plus efficacement.
• Pour lancer l'apprentissage, appuyer 10 s.
sur le bouton poussoir raccordé à l'I/O module
(qui contrôle les charges à faire varier) puis faire
un appui bref sur ce même bouton poussoir.
Pendant l'appui, la charge peut clignoter.
Cette opération dure environ 30 s. et fait varier
le niveau d'éclairement.
• Après cet apprentissage, la charge s'allume
au niveau maximum et clignote une fois pour
signaler que l'apprentissage est terminé.
Selon la charge raccordée, le niveau d'éclairement
minimum peut être modifié.
Retour usine (mode automatique)
Si une charge conventionnelle est à nouveau
installée, il est possible de revenir dans le mode
de variation "usine" : après l'appui de 10 s., faire
2 appuis brefs sur le bouton poussoir raccordé à
l'I/O module (qui contrôle les charges à faire varier).
Le produit confirmera le retour usine en faisant
clignoter la charge deux fois.
Si aucune action n'est effectuée 10 s. après
l'appui long, le produit retourne dans le mode de
variation précédent. Ce mode est le plus adapté
aux charges conventionnelles.
1
Télévariateur universel 500W
z a
pour gamme I/O module
e
i
Une charge doit être raccordée afin de
procéder à l'apprentissage de la charge
ou au retour usine.

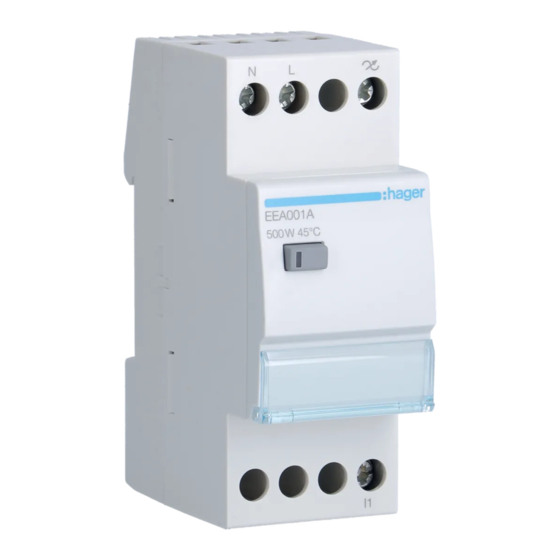

Schéma de raccordement
et présentation visuel produit
N
L
I/O Module
Output
Recommandations de mise en œuvre
Installer le produit dans le bas de l'armoire pour éviter
une température de fonctionnement trop élevée.
Nous recommandons de séparer les variateurs
EEA001A des appareils électromécaniques de
forte puissance (contacteurs, disjoncteurs).
Protection contre la surchauffe
ou contre les surcharges
En cas de surchauffe ou surcharge, la puissance
disponible est automatiquement réduite.
Pour remédier à ce phénomène :
• adapter ou diminuer la charge raccordée sur la
sortie du variateur,
• diminuer la température du produit et celle de
l'enveloppe en insérant des intercalaires de
dissipation (ex : LZ060) de part et d'autre du
variateur EEA001A et en assurant une bonne
ventilation.
En cas de court-circuit ou de surcharge trop
importante, la charge n'est plus commandée.
Pour remédier à ce problème :
• vérifier si la sortie est en court-circuit,
• diminuer la puissance de la charge raccordée
au produit.
N L
EEA001A
500 W 45°C
I1
OUTx
Spécifications techniques
Caractéristiques électriques
• Tension d'alimentation :
230V~ -15/+10% 50/60Hz, 240V~ +/-6%
• Consommation à vide : 0,2W
• Dissipation maximum du produit : 4,5W
• Altitude de fonctionnement max. : 2000m
• Degré de pollution : 2
• Tension de choc : 4kV
• Protection amont : disjoncteur 10A max
• Dimensions : 2 modules
• IP : 20
Caractéristiques fonctionnelles
Puissances délivrées
• Lampes à incandescence et halogènes 230V :
500W max.
• Lampes halogènes TBT 500VA max. via
transformateur ferromagnétique
Le transformateur ne devra pas être utilisé
à moins de 75% de sa charge nominale.
• Lampes halogènes TBT, LED TBT dimmable
500VA max. via transformateur électronique.
Il faut tenir compte du rendement des
transformateurs pour calculer le nombre maximum
de lampes.
• Lampes fluocompactes dimmables à ballast
intégré 230V : 100W max.
• Lampes LED dimmables 230V : 100W max.
(10 lampes max.)
Les lampes fluocompactes non dimmables et les
LED non dimmables ne sont pas compatibles avec
ce produit.
Entrée de commande
• L'entrée de commande ne peut être raccordé
qu'à un produit de la gamme I/O module hager:
EEF012
EEF012D
EEF020
EEF020D
• L'alimentaion du variateur EEA001A ainsi que la
sortie de l'I/O module à laquelle est raccordé le
variateur doivent être raccordé à la même phase.
• Distance de raccordement maximale: 3m
Environnement
• T° de fonctionnement : -10 °C à +45 °C
• T° de stockage : -25 °C à +70 °C
Raccordement :
• Capacité souple : 1,5 mm² à 6 mm²
• Capacité rigide : 1,5 mm² à 6 mm²
Comment éliminer ce produit
(déchets d'équipements électriques
et électroniques).
(Applicable dans les pays de l'Union Européenne et aux
autres pays européens disposant de systèmes de collecte
sélective).
Ce symbole sur le produit ou sa documentation indique
qu'il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L'élimination incontrôlée des déchets
pouvant porter préjudice à l'environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets
et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur
ayant vendu le produit ou à se renseigner auprès de leur
mairie pour savoir où et comment ils peuvent se
débarrasser de ce produit afin qu'il soit recyclé en
respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs
et à consulter les conditions de leur contrat de vente. Ce
produit ne doit pas être éliminé avec les autres déchets
commerciaux.
å
Utilisable partout en Europe et en Suisse
6LE000767C
