Montage-Anleitung | Mounting Manual
TM7-MAVID, TM7-MA3U
Mit den Montage-Adaptern TM7-MAVID bzw. TM7-MA3U kön-
nen die OEM-Versionen der 7"-TouchMonitore (20700OEM,
TMR7OEM) in Standard-19"-Einbaugehäuse für Video-Racks
bzw. in 19"/3HE/84TE-Baugruppenträger DIN EN 60297-3-
101:2004 eingebaut werden.
Vorbereitungen
Prüfen Sie anhand der jeweiligen Abbildung den Lieferumfang
des entsprechenden Montage-Adapters. Falls Teile fehlen,
wenden Sie sich bitte an Ihren Händler.
Benötigtes Werkzeug:
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher (TM7-MAVID)

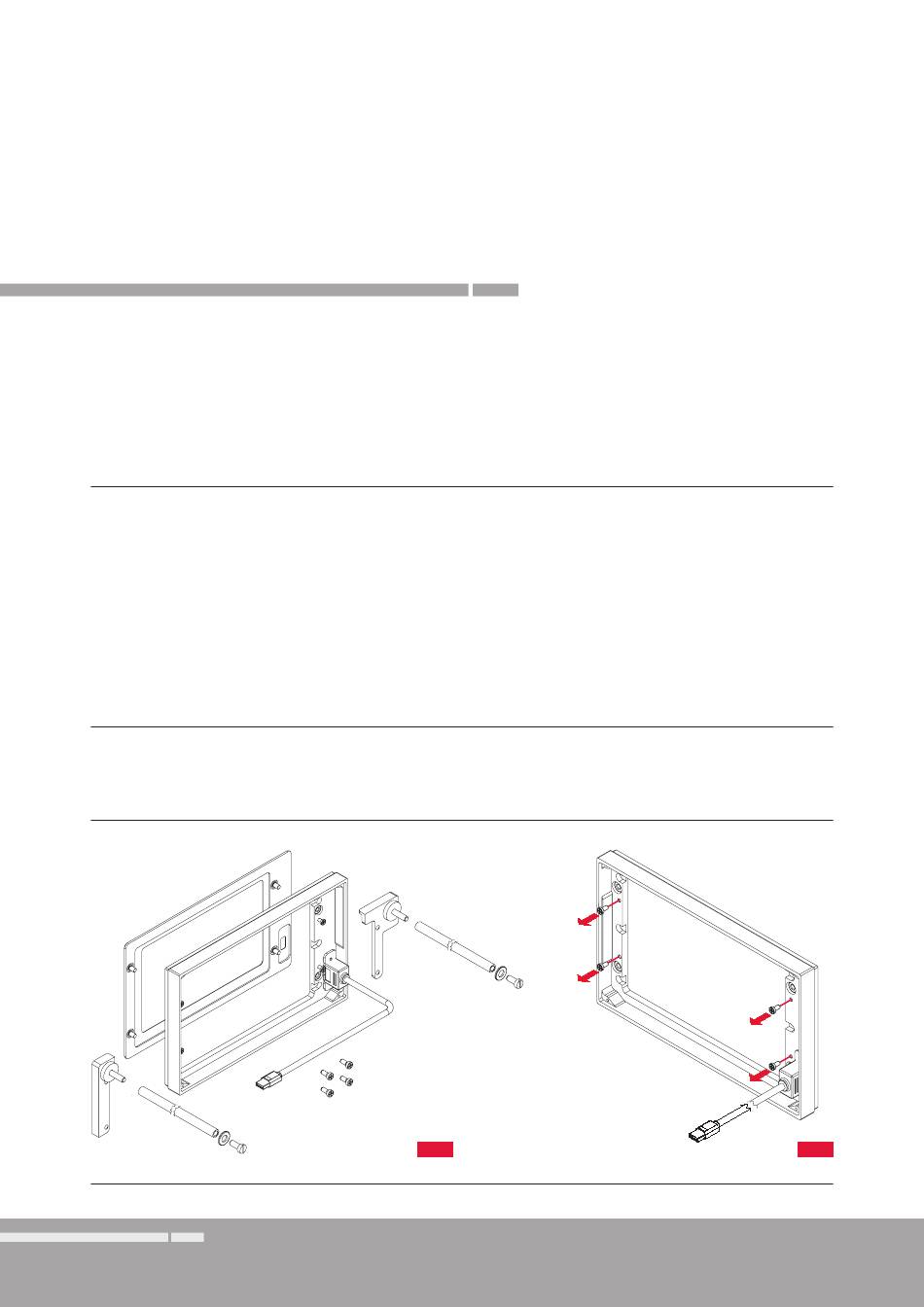

TM7-MAVID-Montage-Sequenz | TM7-MAVID Mounting Sequence
Lieferumfang
Items of delivery
2
© 05/2013 | Änderungen vorbehalten! | Changes without notice! | RTW GmbH & Co.KG | Am Wassermann 25 | 50829 Köln | Fon +49 221. 70 913-0 | rtw@rtw.de | www.rtw.de
M 2.5 x 6
Ersatz bei Umbau eines Tischgehäuses
Substitution when retrofitting a table-top unit
M 5
With the mounting adapters TM7-MAVID resp. TM7-M3U, the
7" TouchMonitor OEM versions (20700OEM, TMR7OEM) can
be mounted into standard 19" rack-mount cabinets for video
racks resp. into 19"/3U/84HP sub racks DIN EN 60297-3-
101:2004.
Preparations
Please check the items of delivery of the mounting adapter
using the corresponding figure below. If components are mis-
sing, please contact your dealer.
Required tools:
• Philips screwdriver
• Slotted screwdriver (TM7-MAVID
M 5
1
4 x
M 3 x 6
2
TM7-MAxx
