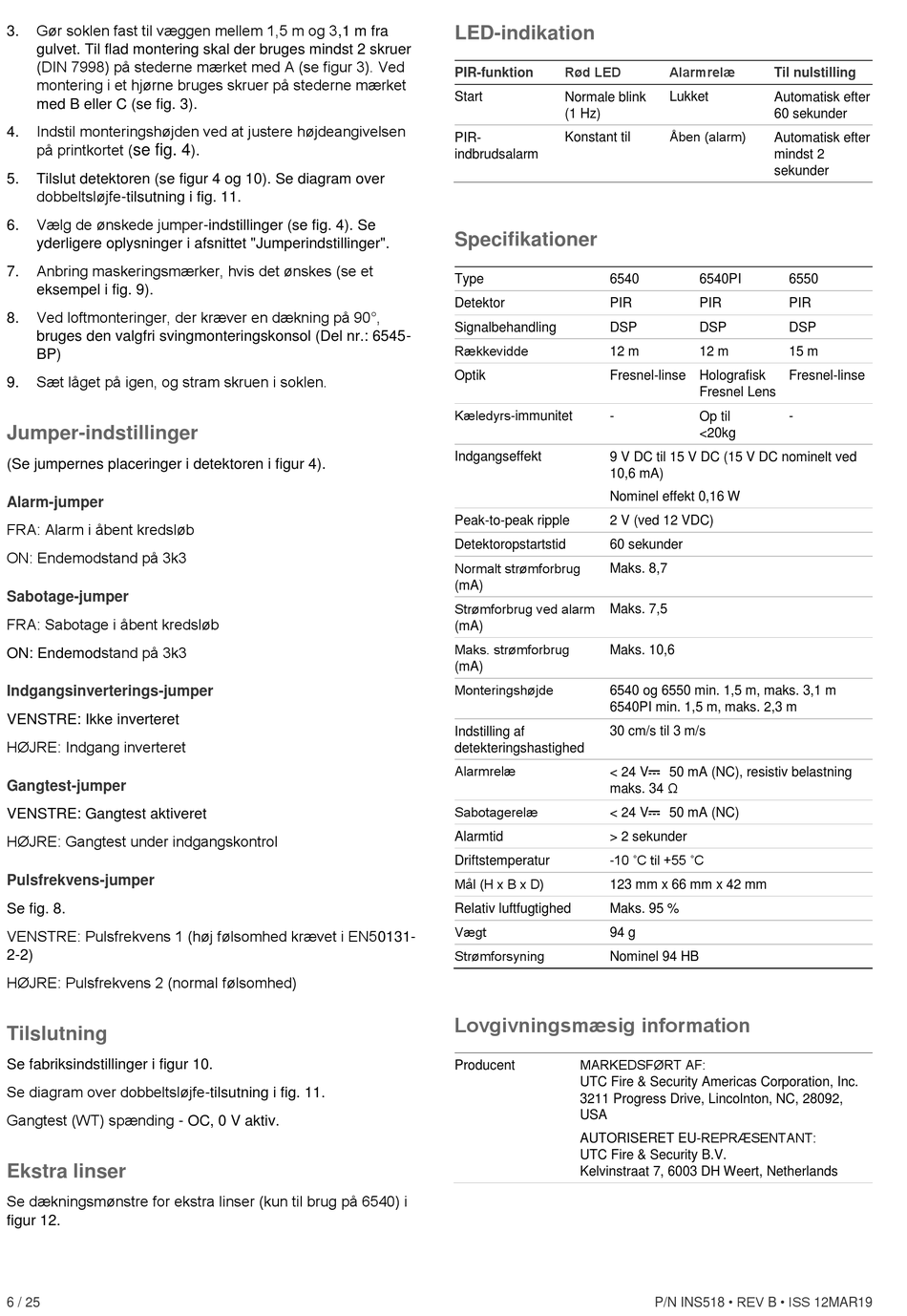

Gør soklen fast til væggen mellem 1,5 m og 3,1 m fra
3.
gulvet. Til flad montering skal der bruges mindst 2 skruer
(DIN 7998) på stederne mærket med A (se figur 3). Ved
montering i et hjørne bruges skruer på stederne mærket
med B eller C (se fig. 3).
Indstil monteringshøjden ved at justere højdeangivelsen
4.
på printkortet (
se fig. 4
5. Tilslut detektoren (se figur 4 og 10). Se diagram over
dobbeltsløjfe-tilsutning i fig. 11.
Vælg de ønskede jumper-indstillinger (se fig. 4). Se
6.
yderligere oplysninger i afsnittet "Jumperindstillinger".
Anbring maskeringsmærker, hvis det ønskes (se et
7.
eksempel i fig. 9).
Ved loftmonteringer, der kræver en dækning på 90°,
8.
bruges den valgfri svingmonteringskonsol (Del nr.: 6545-
BP)
Sæt låget på igen, og stram skruen i soklen.
9.
Jumper-indstillinger
(Se jumpernes placeringer i detektoren i figur 4).
Alarm-jumper
FRA: Alarm i åbent kredsløb
ON: Endemodstand på 3k3
Sabotage-jumper
FRA: Sabotage i åbent kredsløb
ON: Endemodstand på 3k3
Indgangsinverterings-jumper
VENSTRE: Ikke inverteret
HØJRE: Indgang inverteret
Gangtest-jumper
VENSTRE: Gangtest aktiveret
HØJRE: Gangtest under indgangskontrol
Pulsfrekvens-jumper
Se fig. 8.
VENSTRE: Pulsfrekvens 1 (høj følsomhed krævet i EN50131-
2-2)
HØJRE: Pulsfrekvens 2 (normal følsomhed)
Tilslutning
Se fabriksindstillinger i figur 10.
Se diagram over dobbeltsløjfe-tilsutning i fig. 11.
Gangtest (WT) spænding - OC, 0 V aktiv.
Ekstra linser
Se dækningsmønstre for ekstra linser (kun til brug på 6540) i
figur 12.
6 / 25
).
LED-indikation
Rød LED
PIR-funktion
Start
Normale blink
(1 Hz)
PIR- Konstant til
indbrudsalarm
Specifikationer
Type 6540
Detektor PIR
Signalbehandling DSP
Rækkevidde
12 m
Optik Fresnel-linse Holografisk
Kæledyrs-immunitet
-
Indgangseffekt 9 V DC til 15 V DC (15 V DC nominelt ved
10,6 mA)
Nominel effekt 0,16 W
Peak-to-peak ripple 2 V (ved 12 VDC)
Detektoropstartstid 60 sekunder
Normalt strømforbrug
Maks. 8,7
(mA)
Strømforbrug ved alarm
Maks. 7,5
(mA)
Maks. strømforbrug
Maks. 10,6
(mA)
Monteringshøjde
6540 og 6550 min. 1,5 m, maks. 3,1 m
6540PI min. 1,5 m, maks. 2,3 m
Indstilling af 30 cm/s til 3 m/s
detekteringshastighed
Alarmrelæ
< 24 V
maks. 34 Ω
Sabotagerelæ
< 24 V
Alarmtid > 2 sekunder
-10 ˚C til +55 ˚C
Driftstemperatur
Mål (H x B x D)
123 mm x 66 mm x 42 mm
Relativ luftfugtighed Maks. 95 %
Vægt
94 g
Strømforsyning
Nominel 94 HB
Lovgivningsmæsig information
MARKEDSFØRT AF:
Producent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092,
USA
AUTORISERET EU-REPRÆSENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Alarmrelæ
Til nulstilling
Lukket
Automatisk efter
60 sekunder
Åben (alarm)
Automatisk efter
mindst 2
sekunder
6540PI 6550
PIR PIR
DSP DSP
12 m 15 m
Fresnel-linse
Fresnel Lens
Op til -
<20kg
50 mA (NC), resistiv belastning
50 mA (NC)
P/N INS518 • REV B • ISS 12MAR19
