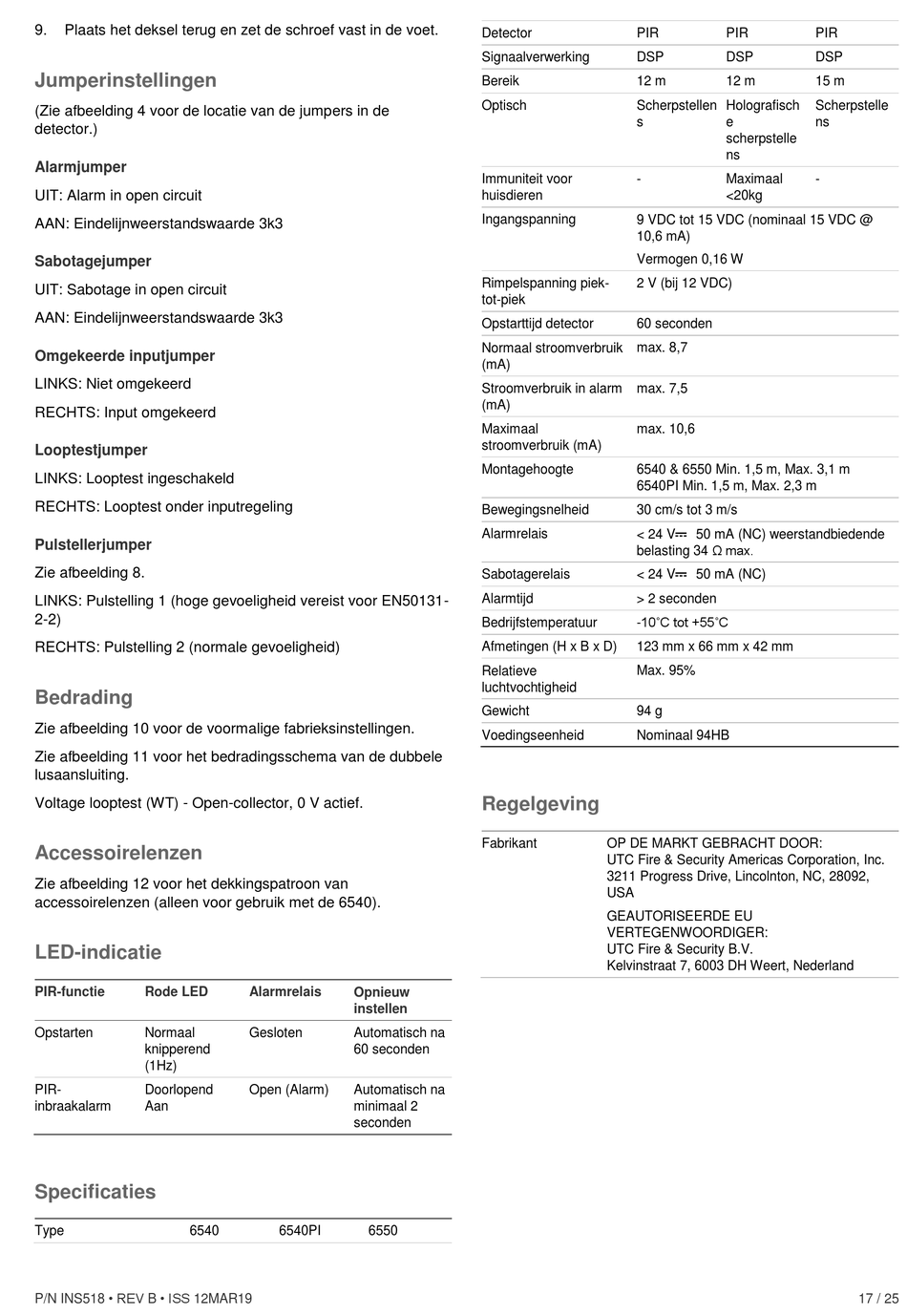

9. Plaats het deksel terug en zet de schroef vast in de voet.
Jumperinstellingen
(Zie afbeelding 4 voor de locatie van de jumpers in de
detector.)
Alarmjumper
UIT: Alarm in open circuit
AAN: Eindelijnweerstandswaarde 3k3
Sabotagejumper
UIT: Sabotage in open circuit
AAN: Eindelijnweerstandswaarde 3k3
Omgekeerde inputjumper
LINKS: Niet omgekeerd
RECHTS: Input omgekeerd
Looptestjumper
LINKS: Looptest ingeschakeld
RECHTS: Looptest onder inputregeling
Pulstellerjumper
Zie afbeelding 8.
LINKS: Pulstelling 1 (hoge gevoeligheid vereist voor EN50131-
2-2)
RECHTS: Pulstelling 2 (normale gevoeligheid)
Bedrading
Zie afbeelding 10 voor de voormalige fabrieksinstellingen.
Zie afbeelding 11 voor het bedradingsschema van de dubbele
lusaansluiting.
Voltage looptest (WT) - Open-collector, 0 V actief.
Accessoirelenzen
Zie afbeelding 12 voor het dekkingspatroon van
accessoirelenzen (alleen voor gebruik met de 6540).
LED-indicatie
PIR-functie Rode LED
Opstarten Normaal
knipperend
(1Hz)
PIR- Doorlopend
inbraakalarm Aan
Specificaties
Type 6540
P/N INS518 • REV B • ISS 12MAR19
Alarmrelais Opnieuw
instellen
Gesloten Automatisch na
60 seconden
Open (Alarm) Automatisch na
minimaal 2
seconden
6540PI 6550
Detector PIR
Signaalverwerking DSP
Bereik 12 m
Optisch Scherpstellen
s
Immuniteit voor -
huisdieren
Ingangspanning 9 VDC tot 15 VDC (nominaal 15 VDC @
10,6 mA)
Vermogen 0,16 W
Rimpelspanning piek- 2 V (bij 12 VDC)
tot-piek
Opstarttijd detector 60 seconden
Normaal stroomverbruik max. 8,7
(mA)
Stroomverbruik in alarm max. 7,5
(mA)
Maximaal max. 10,6
stroomverbruik (mA)
Montagehoogte 6540 & 6550 Min. 1,5 m, Max. 3,1 m
6540PI Min. 1,5 m, Max. 2,3 m
Bewegingsnelheid 30 cm/s tot 3 m/s
Alarmrelais < 24 V
belasting 34 Ω max.
Sabotagerelais < 24 V
Alarmtijd > 2 seconden
-10˚C tot +55˚C
Bedrijfstemperatuur
Afmetingen (H x B x D) 123 mm x 66 mm x 42 mm
Relatieve Max. 95%
luchtvochtigheid
Gewicht 94 g
Voedingseenheid Nominaal 94HB
Regelgeving
Fabrikant OP DE MARKT GEBRACHT DOOR:
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092,
USA
GEAUTORISEERDE EU
VERTEGENWOORDIGER:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederland
PIR PIR
DSP DSP
12 m 15 m
Holografisch Scherpstelle
e ns
scherpstelle
ns
Maximaal -
<20kg
50 mA (NC) weerstandbiedende
50 mA (NC)
