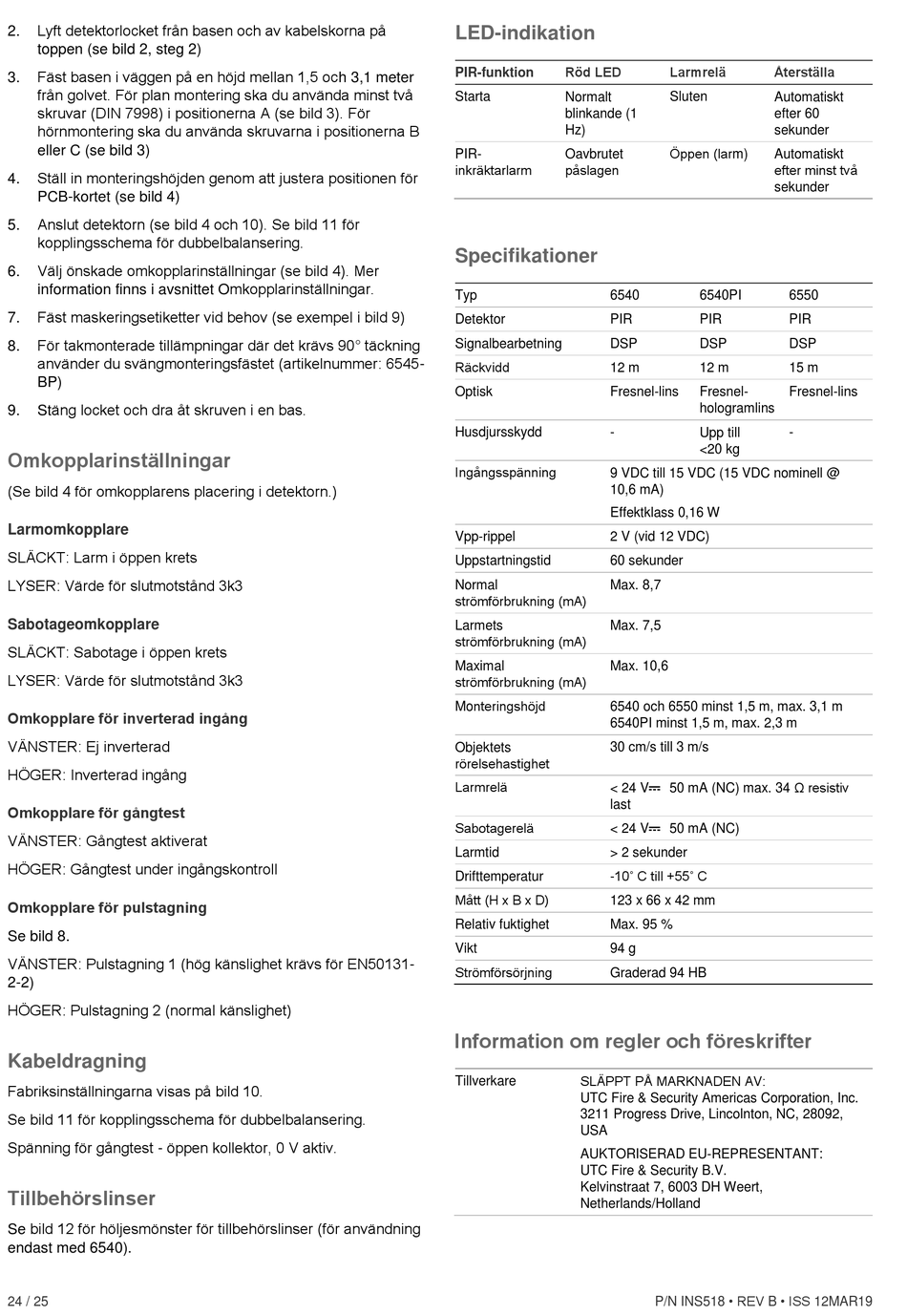

Lyft detektorlocket från basen och av kabelskorna på
2.
toppen (se bild 2, steg 2)
Fäst basen i väggen på en höjd mellan 1,5 och 3,1 meter
3.
från golvet. För plan montering ska du använda minst två
skruvar (DIN 7998) i positionerna A (se bild 3). För
hörnmontering ska du använda skruvarna i positionerna B
eller C (se bild 3)
Ställ in monteringshöjden genom att justera positionen för
4.
PCB-kortet (se bild 4)
Anslut detektorn (se bild 4 och 10). Se bild 11 för
5.
kopplingsschema för dubbelbalansering.
Välj önskade omkopplarinställningar (se bild 4). Mer
6.
information finns i avsnittet Omkopplarinställningar.
Fäst maskeringsetiketter vid behov (se exempel i bild 9)
7.
För takmonterade tillämpningar där det krävs 90° täckning
8.
använder du svängmonteringsfästet (artikelnummer: 6545-
BP)
Stäng locket och dra åt skruven i en bas.
9.
Omkopplarinställningar
(Se bild 4 för omkopplarens placering i detektorn.)
Larmomkopplare
SLÄCKT: Larm i öppen krets
LYSER: Värde för slutmotstånd 3k3
Sabotageomkopplare
SLÄCKT: Sabotage i öppen krets
LYSER: Värde för slutmotstånd 3k3
Omkopplare för inverterad ingång
VÄNSTER: Ej inverterad
HÖGER: Inverterad ingång
Omkopplare för gångtest
VÄNSTER: Gångtest aktiverat
HÖGER: Gångtest under ingångskontroll
Omkopplare för pulstagning
Se bild 8.
VÄNSTER: Pulstagning 1 (hög känslighet krävs för EN50131-
2-2)
HÖGER: Pulstagning 2 (normal känslighet)
Kabeldragning
Fabriksinställningarna visas på bild 10.
Se bild 11 för kopplingsschema för dubbelbalansering.
Spänning för gångtest - öppen kollektor, 0 V aktiv.
Tillbehörslinser
Se bild 12 för höljesmönster för tillbehörslinser (för användning
endast med 6540).
24 / 25
LED-indikation
Röd LED
PIR-funktion
Starta
Normalt
blinkande (1
Hz)
PIR- Oavbrutet
inkräktarlarm påslagen
Specifikationer
Typ 6540
Detektor PIR
Signalbearbetning DSP
Räckvidd
12 m
Optisk Fresnel-lins
Husdjursskydd -
Ingångsspänning
9 VDC till 15 VDC (15 VDC nominell @
10,6 mA)
Effektklass 0,16 W
Vpp-rippel 2 V (vid 12 VDC)
Uppstartningstid 60 sekunder
Normal Max. 8,7
strömförbrukning (mA)
Larmets Max. 7,5
strömförbrukning (mA)
Maximal Max. 10,6
strömförbrukning (mA)
Monteringshöjd 6540 och 6550 minst 1,5 m, max. 3,1 m
6540PI minst 1,5 m, max. 2,3 m
Objektets 30 cm/s till 3 m/s
rörelsehastighet
Larmrelä
< 24 V
last
Sabotagerelä
< 24 V
Larmtid > 2 sekunder
-10˚ C till +55˚ C
Drifttemperatur
Mått (H x B x D)
123 x 66 x 42 mm
Relativ fuktighet Max. 95 %
Vikt 94 g
Strömförsörjning
Graderad 94 HB
Information om regler och föreskrifter
SLÄPPT PÅ MARKNADEN AV:
Tillverkare
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092,
USA
AUKTORISERAD EU-REPRESENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert,
Netherlands/Holland
Larmrelä Återställa
Sluten
Automatiskt
efter 60
sekunder
Öppen (larm)
Automatiskt
efter minst två
sekunder
6540PI 6550
PIR PIR
DSP DSP
12 m 15 m
Fresnel- Fresnel-lins
hologramlins
Upp till -
<20 kg
50 mA (NC) max. 34 Ω resistiv
50 mA (NC)
P/N INS518 • REV B • ISS 12MAR19
