Dru MAESTRO Umbauinstruktionen Seite 3

OMBOUWINSTRUCTIES
De ombouw moet worden uitgevoerd
door een erkende installateur.
Voor aanvang van het ombouwen:
• Sluit de gastoevoerleiding af.
• Verwijder het front.
• Het glasraam uitnemen door de
glasstrip (4) boven te verwijderen.
Deze is gemonteerd met 4 parkers
(5).

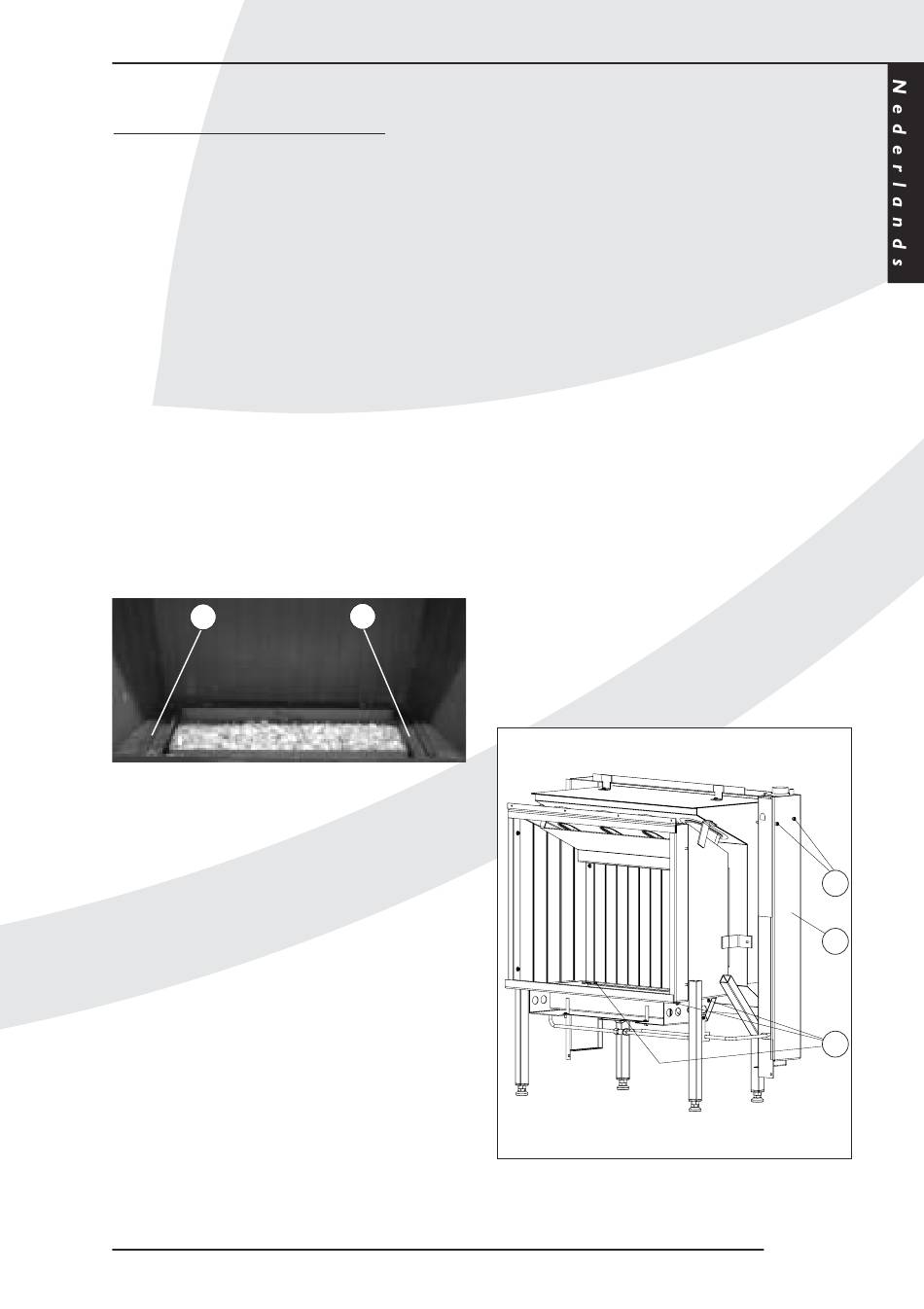

• Verwijder de bakjes vermiculiet links
en rechts (A).
• Ontkoppel de gastoevoerleiding.
• Neem de afdekkap (B) weg door de
twee bouten (C) te demonteren.
A
Nu kan begonnen worden met het
verwisselen van de onderdelen:
Verwisselen van de
onderdelen:
Waakvlamspuitstuk
Draai de waakvlamwartel (E) aan het
eind van de waakvlamleiding los, trek
de waakvlamleiding met
tonnetje uit de waakvlambrander en
verwijder het waakvlamspuitstuk.
Plaats het nieuwe waakvlamspuitstuk
en draai de waakvlamwartel stevig aan.
Hoofdbranderspuitstuk
• Verwijder de branderbak (F).
Deze is gemonteerd met 4 parkers
(G).
• Verwijder met een steeksleutel de
twee hoofdbranderspuitstukken (H)
A
links en rechts en plaats de nieuwe
spuitstukken.
• Plaats de branderbak terug.
3
OMBOUWINSTRUCTIES
38C-1109
MAESTRO
C
B
D
