Dru MAESTRO Umbauinstruktionen Seite 13

4
5
38C-1108
Kleinstelldüse
Entfernen Sie die Kappe vom
Gasregelblock, indem Sie die
Schraube (I) lösen. Entfernen Sie nun
die Kleinstelldüse (J). Bringen Sie die
neue Kleinstelldüse an und drehen
Sie diese gut fest. Befestigen Sie die
Kappe wieder.
Bemerkung:Wenn Sie den
Zündflammenbrenner nicht gut erre-
ichen können, können Sie die kom-
plette Brennerunit entfernen.

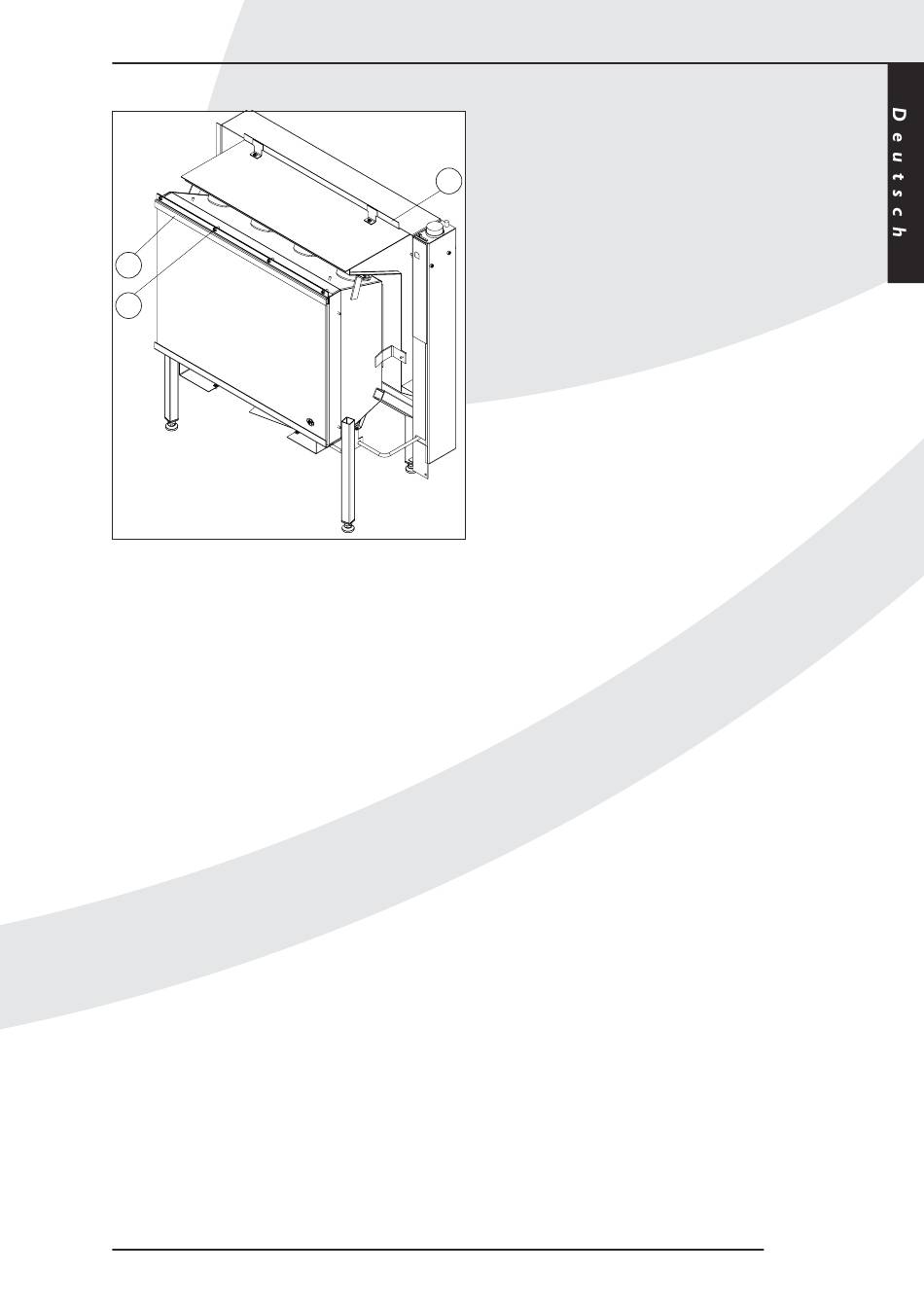

• Entfernen Sie die 3 Parker (D).
• Nehmen Sie die Brennerunit aus
dem Gerät. Behandeln Sie die
Brennerunit sorgfältig, weil diese
durch die lange Gaszufuhrleitung sehr
empfindlich ist.
EInstellen des Brennerdrucks
Koppeln Sie, falls nötig, die
Gaszufuhrleitung wieder an das
3
Gerät und öffnen Sie die Gaszufuhr
der neuen Gassorte.
Zünden Sie die Zündflamme und
stellen Sie den Thermostat auf den
höchsten Stand. Der Gasregelblock
hat zwei Druckmesspunkte, mit
denen der Brennerdruck und der
Vordruck einfach mit einem
Manometer kontrolliert werden
kann. Drehen Sie die
Druckmesspunktschrauben (K) los
und schließen Sie das Manometer an.
Für den Umbau auf Propan muss der
Brennerdruck mit der
Druckregelschraube (L) lt.Tabelle
eingestellt werden. Kontrollieren Sie,
ob der Vordruck mit der Tabelle (S35)
übereinstimmt.
Wenn Sie die Brennerunit aus dem
Gerät genommen haben, diese wie-
der zurücksetzen.
Achten Sie dabei darauf, dass die
Brennerplatte in die Schiene (M) der
Verbrennungskammer gleitet.
Kleben Sie auch die neue Typenplatte
an.
Schließen Sie die Kabel wieder an
und bringen Sie danach die Behälter
mit Vermiculit, Glasfenster und Front
an ihren Platz zurück.
Bei G31 (Propan) darf man keinen
Ember und keine Chips über
Vermiculit und Brenner verteilen,
weil dann Russformung entstehen
kann.
