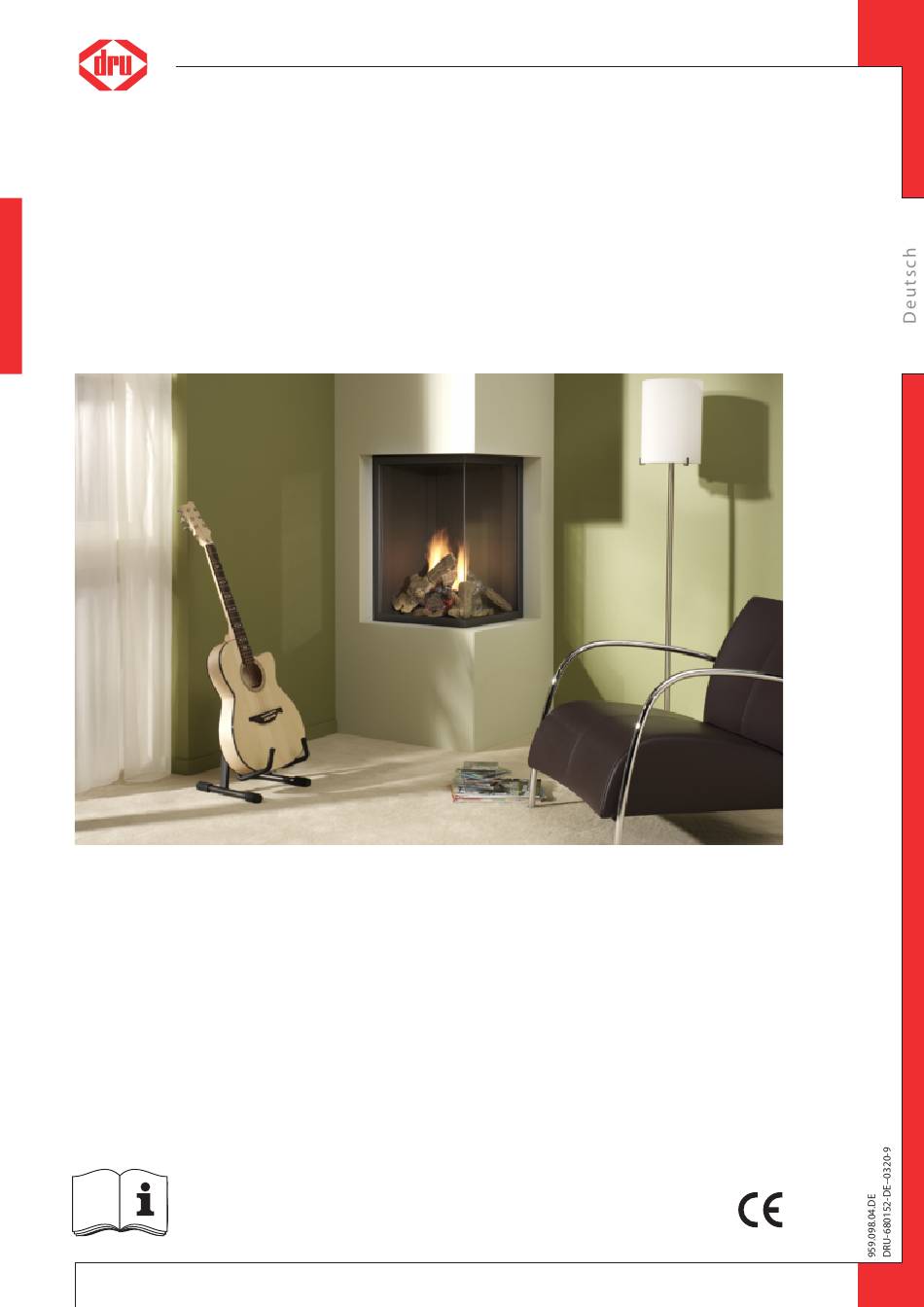

- Seite 1 Paco RCH G20/G25/G25.3 (Erdgas) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.
-
Seite 2: Inhaltsverzeichnis
5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein... -
Seite 3: Einleitung
IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen... -
Seite 4: Sicherheit
Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text). -
Seite 5: Prinzip Des Zündzyklus
IN S T A LLA TION S A N LE ITU N G Ø Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. -
Seite 6: Umrüsten Auf Eine Andere Gasart
Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. (z.B. die Lampen der Lux-Elemente von Dru). Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert. -
Seite 7: Zusätzlicher Netzanschluss (Max. 80 W, 230 Vac)
(wenn zutreffend) Nicht alle Einbaugeräte von DRU werden standardmäßig mit einem Schaltkasten geliefert. !Achtung Einbaugeräte müssen mit dem DRU-Schaltkasten eingebaut werden. Dieser Schaltkasten ist erforderlich, um eine nachhaltige, sichere und einwandfreie Funktion zu gewährleisten. Der DRU-Schaltkasten ist separat erhältlich. Ausnahmen sind: Geräte mit einem im Lieferumfang enthaltenen DRU-Schutzkasten. -
Seite 8: Montage Des Kaminumbaus
!Achtung • Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, ® wenn zutreffend, die zum DRU Powervent System gehörenden Komponenten. -
Seite 9: Konzentrisches System
5.8 Konzentrisches System 5.8.1 Allgemein Das Gerät wird an ein von DRU geliefertes System zur Abgasabfuhr/Verbrennungsluftzufuhr angeschlossen. Dieses System wird im Folgenden als das konzentrische System bezeichnet. Der Durchmesser dieses Anschlusses ist in Anlage 2, Tabelle 2 angegeben. Die Durchführung nach außen kann mit einer Windschutzeinrichtung an der Außenwand (C11) oder mit einer Windschutzeinrichtung über Dach (C31) realisiert werden. -
Seite 10: Aufbau Des Konzentrischen Systems
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Zusätzliche Spezifische Anweisungen
I N S T A LLA T I ON S A N L E I T U N G 5.10 Zusätzliche spezifische Anweisungen 5.10.1 Aufstellen des Geräts Ø Sie können das Gerät frei an einer langen Mauer oder auch in ein einer Ecke aufstellen. Ø... -
Seite 13: Kaminüberbaueisen
IN S T A LLA TION S A N LE ITU N G 5.10.3 Kaminüberbaueisen Ein Kaminüberbaueisen kann bei Ihrem Installateur bestellt werden. Das Kaminüberbaueisen hat den Zweck, das Mauerwerk über dem Einbauherd zu unterstützen. Das Gerät kann hierdurch spannungsfrei installiert werden. Sie können das Gerät auf zweierlei Arten in einen Überbau einbauen: Ausbau, das heißt, die Vorderfront muss außerhalb des Umbaus sein (siehe Anlage 3, Abb. -
Seite 14: Frontpaneel Montieren
I N S T A LLA T I ON S A N L E I T U N G In den Glasstreifen sind 2 Federn montiert, damit man das Glas gut andrücken kann. !Achtung 5.11.3 Frontpaneel montieren (siehe Anlage 3, Abb. 2d, 2h und 2i) Die farbige Umrandung wird lose vom Basissatz verpackt. -
Seite 15: Einlegen Des Holzblock-Sets
IN S T A LLA TION S A N LE ITU N G 5.13 Einlegen des Holzblock-Sets Das Gerät wird mit einem Holzblock-Set geliefert. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen: !Achtung •... -
Seite 16: Ansteuerung/Bedienung
IN S TA LLA TION S A N L E I T U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb. -
Seite 17: Verbindung Über "Modbus"-Protokoll
Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø... -
Seite 18: Endkontrolle
I N S T A LLA T I ON S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. -
Seite 19: Flammenbild
IN S T A LLA TION S A N LE ITU N G Ø Das Schema mit Fehlermeldungen (Anlage 1) konsultieren, wenn das Zünden nach mehreren Versuchen nicht gelingt. Ø Das Gerät ausschalten. Ø Reinigen Sie die Scheibe vor der ersten Inbetriebnahme (siehe die Beschreibung in der Bedienungsanleitung). Ø... -
Seite 20: Ersatzteile
I N S T A LLA T I ON S A N L E I T U N G Ø Gegebenenfalls die Scheibe(n) reinigen. Nur die Glasscheiben reinigen, die Raumtemperatur haben. !Achtung • Darauf achten, dass die Scheibe(n) nicht beschädigt wird/werden. Achtung! •... -
Seite 21: Anlage 1 Störungen
IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust zwischen Kommunikationskabel hat Dafür sorgen, dass die Anschlüsse des Empfänger und Brennerautomat keinen Kontakt Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel defekt Kommunikationskabel austauschen... - Seite 22 I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung ESYS wird nicht freigegeben ESYS ist auf Hard-lock eingestellt Halbe Stunde warten, bis sich ESYS selbst zurückgesetzt hat F13/F14 (Ionisierung <0,8 µA) Flammenverlust,...
-
Seite 23: Anlage 2 Tabellen
IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set Bedienungsluke Bedienungsanleitung für die Bedienungsluke Installationsanleitung Bedienungsanleitung Fernbedienung Schablone für den Drosselschieber Drosselschieber Ersatz-Parkerschrauben für die Montage der Scheiben Keilbolzen M8x 140x50 M8-Sechskantmutter M8-Schließring... - Seite 24 C11, C31, C91 Kategorie 2ELL Konzentrischer Anschluss des Geräts 150/100 Anwendbare konzentrische Systeme DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU LAS AG-I 150/100, DRU PV-I 100/60 Ausführung des Flammenschutzes Getrennte Zünd-/Ionisierungsstifte Schutz der Atmosphäre Nein Druckausgleichsluke Lüftungsöffnung im Kaminumbau 200 cm²...
- Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3 Gesamte Gesamte horizontale...
- Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/25.3 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen 2 Bögen...
-
Seite 27: Anlage 3 Abbildungen
IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen min. 17 max. 55 38c-1148 /1 38c-1155b 38c-1156b... - Seite 28 I N S T A LLA T I ON S A N L E I T U N G 38c-1152 38c-1153 (18) (17) (16) (19) 57-100 (15) 100* 100* 38c-1155 275* 275*...
- Seite 29 IN S T A LLA TION S A N LE ITU N G (18) (17) (16) 57-100 (19) (15) 38c-1156 275* 275* 38P-0613 /0...
- Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38c-1157 38c-1154...
- Seite 31 IN S T A LLA TION S A N LE ITU N G 38C-1868 d /0 0 - 3m 1x90° 0 - 2m 1x90° 38C-744ZX 38C-744ZV...
- Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38c-1151 90° 38C-2281/0...
- Seite 33 IN S T A LLA TION S A N LE ITU N G 38P-0619/0 38c-1149/0 38P-0620/0 38p-0022 38p-0023...
- Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0617/0 38P-0614/0...
- Seite 35 IN S T A LLA TION S A N LE ITU N G 38P-0615/0 38P-0616/0...
- Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38P-0618/0 0 – 3 V Modbus WiFi 38C-1871 /0 Router...
- Seite 37 IN S T A LLA TION S A N LE ITU N G PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0 І І ...
- Seite 38 I N S T A LL A T I O N S A N L E I T U N G (IN) 38p-0319 /2 Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min.
- Seite 39 IN S T A LLA TION S A N LE ITU N G...
- Seite 40 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
