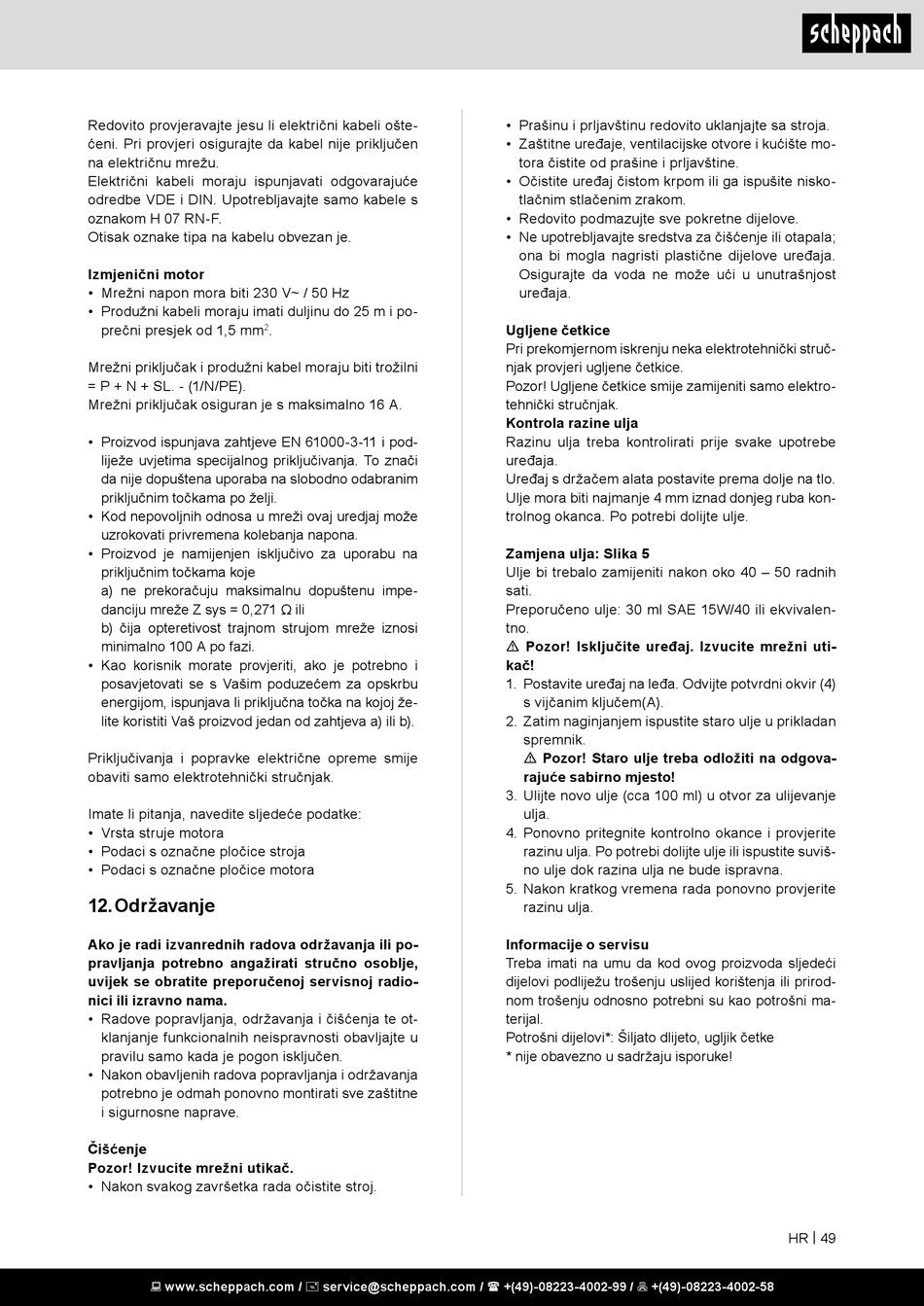

Redovito provjeravajte jesu li električni kabeli ošte-
ćeni. Pri provjeri osigurajte da kabel nije priključen
na električnu mrežu.
Električni kabeli moraju ispunjavati odgovarajuće
odredbe VDE i DIN. Upotrebljavajte samo kabele s
oznakom H 07 RN-F.
Otisak oznake tipa na kabelu obvezan je.
Izmjenični motor
• Mrežni napon mora biti 230 V~ / 50 Hz
• Produžni kabeli moraju imati duljinu do 25 m i po-
prečni presjek od 1,5 mm
Mrežni priključak i produžni kabel moraju biti trožilni
= P + N + SL. - (1/N/PE).
Mrežni priključak osiguran je s maksimalno 16 A.
• Proizvod ispunjava zahtjeve EN 61000-3-11 i pod-
liježe uvjetima specijalnog priključivanja. To znači
da nije dopuštena uporaba na slobodno odabranim
priključnim točkama po želji.
• Kod nepovoljnih odnosa u mreži ovaj uredjaj može
uzrokovati privremena kolebanja napona.
• Proizvod je namijenjen isključivo za uporabu na
priključnim točkama koje
a) ne prekoračuju maksimalnu dopuštenu impe-
danciju mreže Z sys = 0,271 Ω ili
b) čija opteretivost trajnom strujom mreže iznosi
minimalno 100 A po fazi.
• Kao korisnik morate provjeriti, ako je potrebno i
posavjetovati se s Vašim poduzećem za opskrbu
energijom, ispunjava li priključna točka na kojoj že-
lite koristiti Vaš proizvod jedan od zahtjeva a) ili b).
Priključivanja i popravke električne opreme smije
obaviti samo elektrotehnički stručnjak.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podaci s označne pločice stroja
• Podaci s označne pločice motora
12. Održavanje
Ako je radi izvanrednih radova održavanja ili po-
pravljanja potrebno angažirati stručno osoblje,
uvijek se obratite preporučenoj servisnoj radio-
nici ili izravno nama.
• Radove popravljanja, održavanja i čišćenja te ot-
klanjanje funkcionalnih neispravnosti obavljajte u
pravilu samo kada je pogon isključen.
• Nakon obavljenih radova popravljanja i održavanja
potrebno je odmah ponovno montirati sve zaštitne
i sigurnosne naprave.
Čišćenje
Pozor! Izvucite mrežni utikač.
• Nakon svakog završetka rada očistite stroj.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
.
2
• Prašinu i prljavštinu redovito uklanjajte sa stroja.
• Zaštitne uređaje, ventilacijske otvore i kućište mo-
tora čistite od prašine i prljavštine.
• Očistite uređaj čistom krpom ili ga ispušite nisko-
tlačnim stlačenim zrakom.
• Redovito podmazujte sve pokretne dijelove.
• Ne upotrebljavajte sredstva za čišćenje ili otapala;
ona bi mogla nagristi plastične dijelove uređaja.
Osigurajte da voda ne može ući u unutrašnjost
uređaja.
Ugljene četkice
Pri prekomjernom iskrenju neka elektrotehnički struč-
njak provjeri ugljene četkice.
Pozor! Ugljene četkice smije zamijeniti samo elektro-
tehnički stručnjak.
Kontrola razine ulja
Razinu ulja treba kontrolirati prije svake upotrebe
uređaja.
Uređaj s držačem alata postavite prema dolje na tlo.
Ulje mora biti najmanje 4 mm iznad donjeg ruba kon-
trolnog okanca. Po potrebi dolijte ulje.
Zamjena ulja: Slika 5
Ulje bi trebalo zamijeniti nakon oko 40 – 50 radnih
sati.
Preporučeno ulje: 30 ml SAE 15W/40 ili ekvivalen-
tno.
m Pozor! Isključite uređaj. Izvucite mrežni uti-
kač!
1. Postavite uređaj na leđa. Odvijte potvrdni okvir (4)
s vijčanim ključem(A).
2. Zatim naginjanjem ispustite staro ulje u prikladan
spremnik.
m Pozor! Staro ulje treba odložiti na odgova-
rajuće sabirno mjesto!
3. Ulijte novo ulje (cca 100 ml) u otvor za ulijevanje
ulja.
4. Ponovno pritegnite kontrolno okance i provjerite
razinu ulja. Po potrebi dolijte ulje ili ispustite suviš-
no ulje dok razina ulja ne bude ispravna.
5. Nakon kratkog vremena rada ponovno provjerite
razinu ulja.
Informacije o servisu
Treba imati na umu da kod ovog proizvoda sljedeći
dijelovi podliježu trošenju uslijed korištenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni ma-
terijal.
Potrošni dijelovi*: Šiljato dlijeto, ugljik četke
* nije obavezno u sadržaju isporuke!
