INSTRUÇÕES DE INSTALAÇÃO
A montagem é da competência exclusiva de especialistas.
O utilizador deve respeitar a legislação e as normas em vigor no seu país de residência.

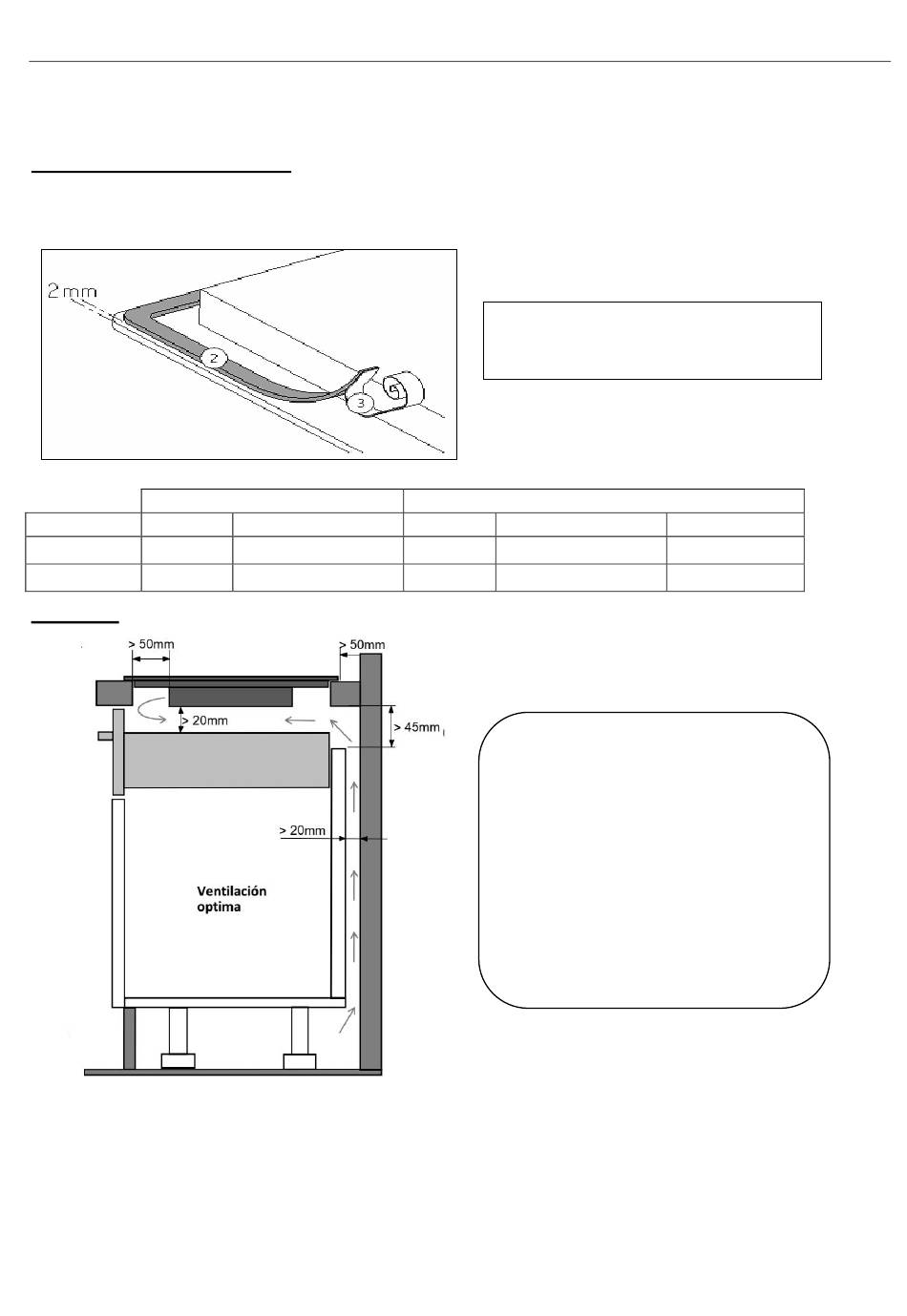

Instalação da junta vedante
A junta adesiva fornecida com o aparelho permite evitar qualquer infiltração no móvel.
A sua instalação deve ser feita com grande cuidado segundo o desenho abaixo indicado.
Modelo largura
PI3100 560
PI3400 780
Encaixe
•
A placa está pontilhada com os ventiladores situados na parte inferior.Por ello sedebite
respetar as distâncias para circulação do ar de ventilação.
•
Garantir que há uma distância de 50 mm
•
A distância mínima de ventilação entre abase da placa e aparte superior de um forno
ventilado o gaveta, tem de ser de 20 mm. Caso não se trate de um forno com ventilaçã
oforçada, a distância de separação tem de ser superior de acordo com os conselhos do
fabricante do forno.
•
Corte medida
profundidade
490
340
>50mm
Colar a junta (2) no rebordo da placa
a 2mm do bordo externo, depois de
ter retirado a fita de protecção (3).
vidro medida
largura profundidade
590 520
810 370
Uma instalação
inadequada e a não
existência de ventilação
adequada podem provocar
um mau funcionamento ou
avaria do aparelho que
não estão cobertos pela
garantia do fabricante.
entre a placa e a parede ou os lados.
42
espessura
4
4
ATENÇÃO!
