INSTRUCCIONES DE INSTALACIÓN
El montaje es competencia exclusiva de especialistas.
El usuario está obligado a respetar la legislación y las normas en vigor en su país de residencia.

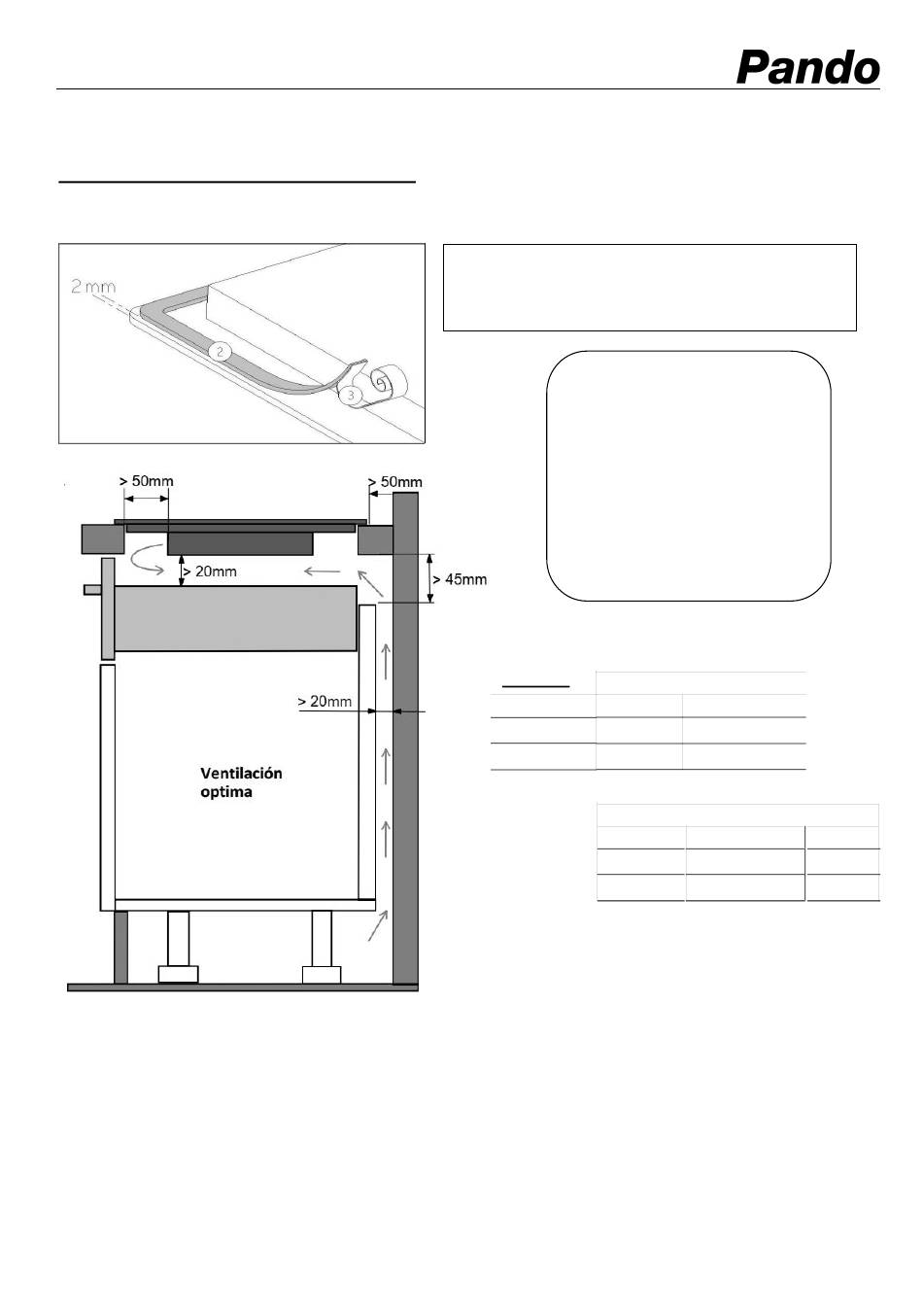

Colocación de la junta de estanqueidad
La junta adhesiva suministrada con el aparato permite evitar cualquier filtración en el mueble.
Su colocación debe efectuarse con gran cuidado según el croquis adjunto.
> 50mm
> 20mm
Optimized
ventilation
• La placa está dotada con dos ventiladores situados en la parte inferior. Por ello se deben
respetar las distancias para lacirculación del aire de ventilación.
•
La distancia entre la placa de cocción y la pared debe ser de 50 mm
•
La distancia mínima de ventilación entre la base de la parte inferior de la placa (circuitería)
y la parte superior de un horno ventilado o un cajón, ha de ser de 20mm.Si el horno no es
de ventilación forzada, la distancia de separación deberá ser mayor y seguir los consejos
del fabricante del horno.
•
La placa de cocción es un aparato perteneciente a la clase de protección "Y". Cuando se
empotre, en la parte posterior y en uno de los lados puede haber una pared o un armario
alto. Pero en el otro lado no debe haber ningún mueble ni aparato que sea más alto
que la superficie de cocción
•
Las placas y revestimientos de las superficies de trabajo deben ser de materiales
resistentes al calor (100°C)
Pegar la junta (2) sobre el reborde de la placa,
a 2 mm del borde exterior, después de haber
quitado la lámina de protección (3).
> 50mm
> 45mm
> 20mm
20
¡ATENCIÓN!
Una instalación
inadecuada y no respetar
las ventilaciones puede
provocar mal
funcionamiento o avería
en el aparato que no
estarían cubiertos por la
garantía del fabricante.
:
Encaje
Medida de corte
Modelo Anchura Profundidad
PI3100 560
PI3400 780
Medida del cristal
Modelo
Anchura
PI3100 590
PI3400 810
490
340
Profundidad Grosor
520 4
370 4
como mínimo.
