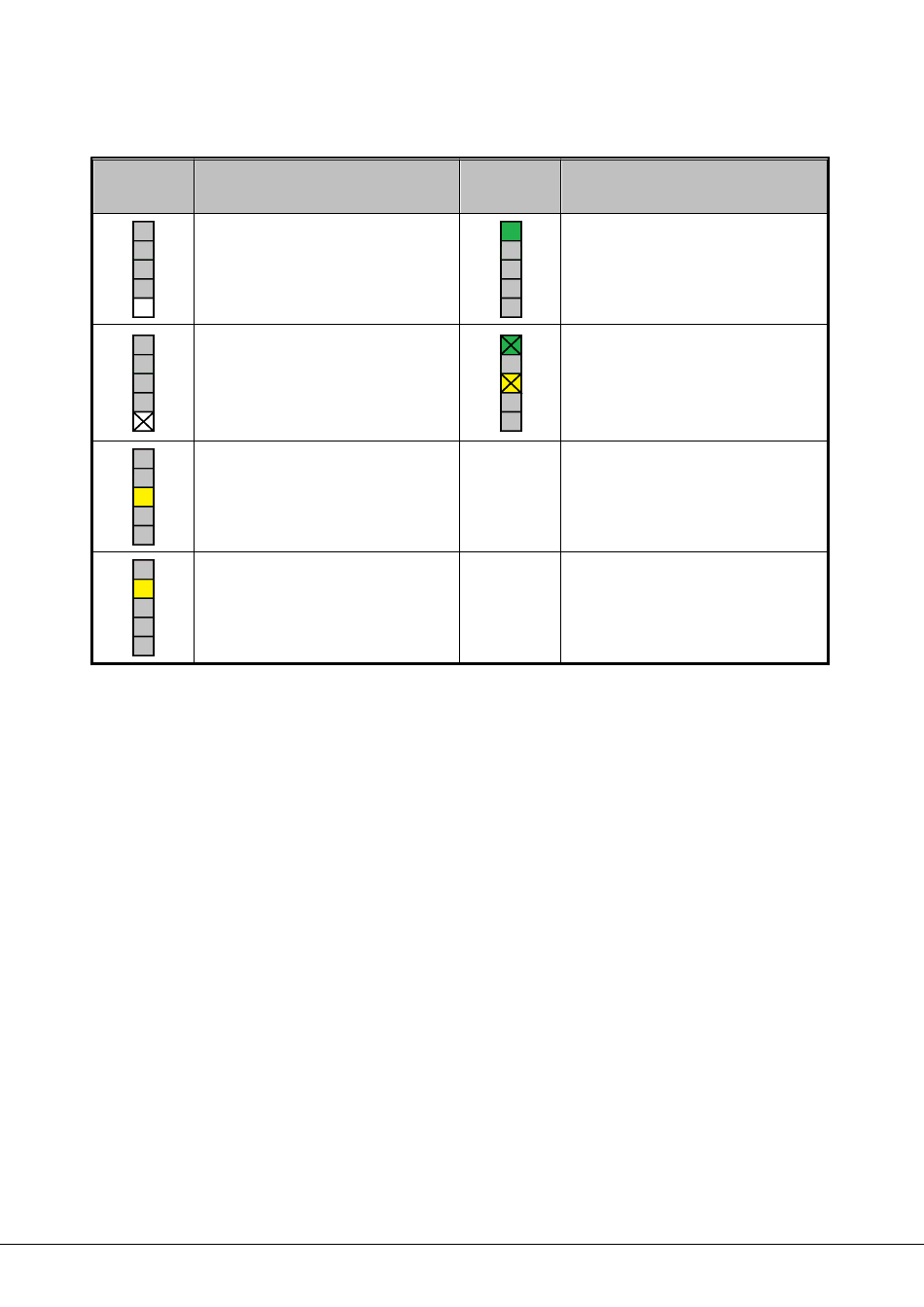

5.4.2 Signalisierung des Betriebszustandes über die LED-Anzeige
LED-Anzeige
* Batterie fehlt *
* Batterie verbunden,
Ladevorbereitung *
keine CAN-Kommunikation mit der
Batterie
Batterie Ladezustand SoC <80%
Batterie Ladezustand SoC >80%
5.4.3 Signalisierung des Betriebszustandes über das Grafikdisplay (O)
Das berührungsempfindliche Grafikdisplay dient zur visuellen Unterstützung des Benutzers.
Das Grafikdisplay stellt folgende Betriebszustände dar:
- Startanzeige
- Ladeanzeige
Startanzeige
In der Startanzeige werden die eingestellten Ladeparameter angezeigt.
Diese Anzeige erscheint in folgenden Zuständen:
- "Batterie fehlt"-Anzeige
- beim Ladegerätestart (mit angeschlossener Batterie vor dem Ladebeginn)
Voraussetzungen:
- Ladegerät ist an das Versorgungsnetz angeschlossen.
Betriebsanleitung
Betriebszustand
(Lithium Batterie)
FILON FUTURE ION
Betriebszustand
LED-Anzeige
(Lithium Batterie)
Batterie Ladezustand SoC 100%
Ladeende
Pause-Modus
(Wechselblinken der LED)
* Ladegeräte ohne CAN-Kommunikation
X signalisiert eine blinkende LED
