Einstellbereich der Linsenverschiebung
Tischfront
Vertikal
Normal
Projektiosposition
Normal
Decke vorn
Projektiosposition
Vertikal
Horizontal
Normal position
Einstellbereich der Linsenverschiebung bei Desktop und Decke
montiert-Anwendung

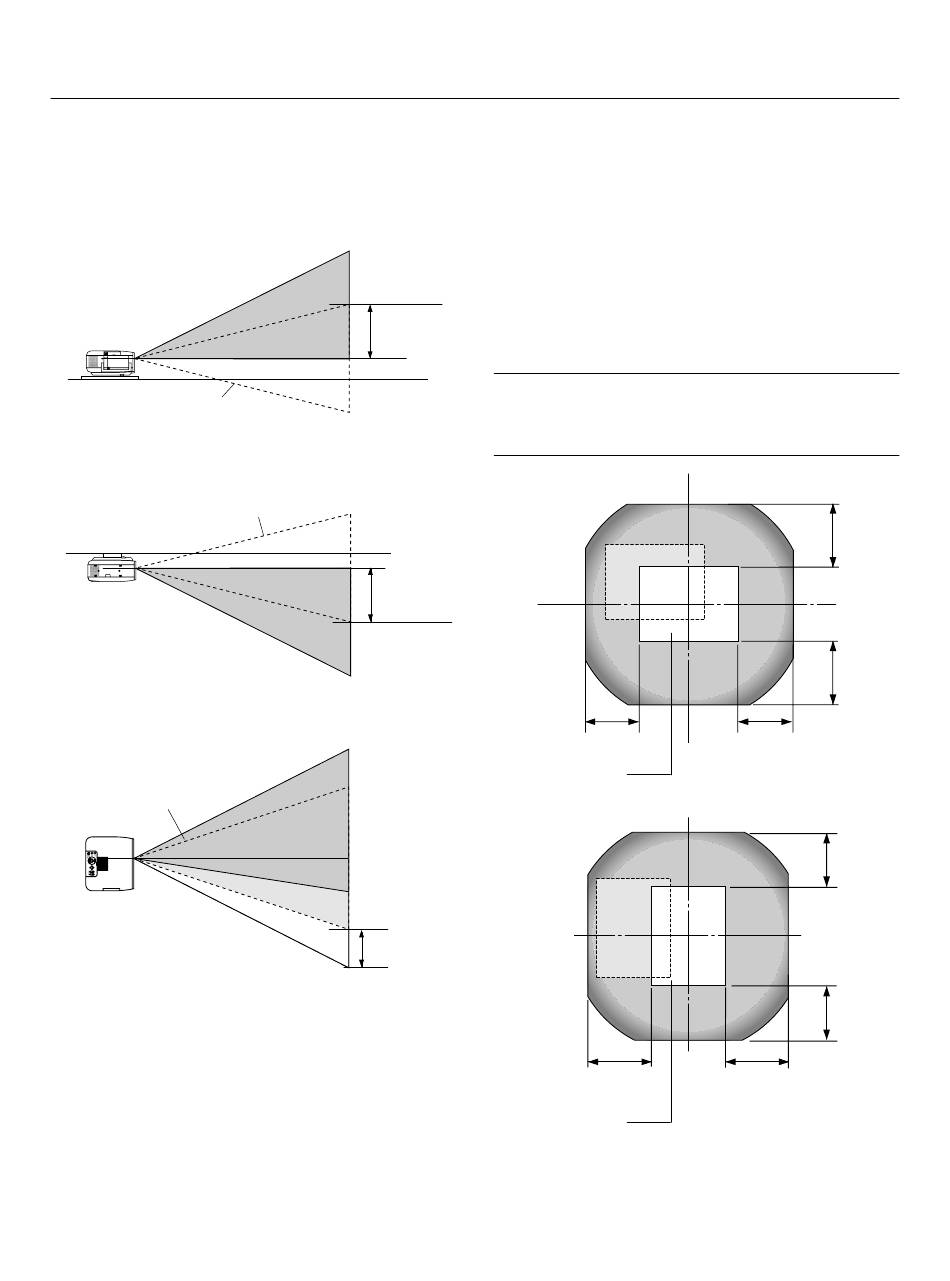

Das nachfolgend dargestellte Diagramm zeigt die Lage der Bildposition
in der Linse. Die Linse kann innerhalb des schattierten Bereiches
verschoben werden. Dabei gilt die normale Projektionsposition als
Anfangspunkt.
Das Objektiv kann auf seine Vorgabeposition zurückgesetzt werden
(Werkseinstellung). Siehe "Nullposition auf Seite G-47.
Maximal möglicher Bereich:
Auf: 0,85 V
Ab: 0,85 V
Rechts: 0,55 H
0,85V
Links: 0,55 H
(H: Breite des projizierten Bildes, V: Höhe des projizierten Bildes)
HINWEIS: Wenn das Objektiv kombiniert in zwei Richtung verschoben wird,
kann der maximale Bereich in jeder
Richtung wegen des abgerundeten Bereiches nahe dem Rand des Objektives
nicht erreicht werden. (Beispiel: nach oben und rechts verschieben) Siehe die
Zeichnung unten.
0,85V
Normal projektionsposition
Hochformat
0,55H
Normal projektionsposition
G – 20
0.55H
0.55H
0,85V
0,85V
0.85V
0.85V
0,55H
0,55H
