ANHANG

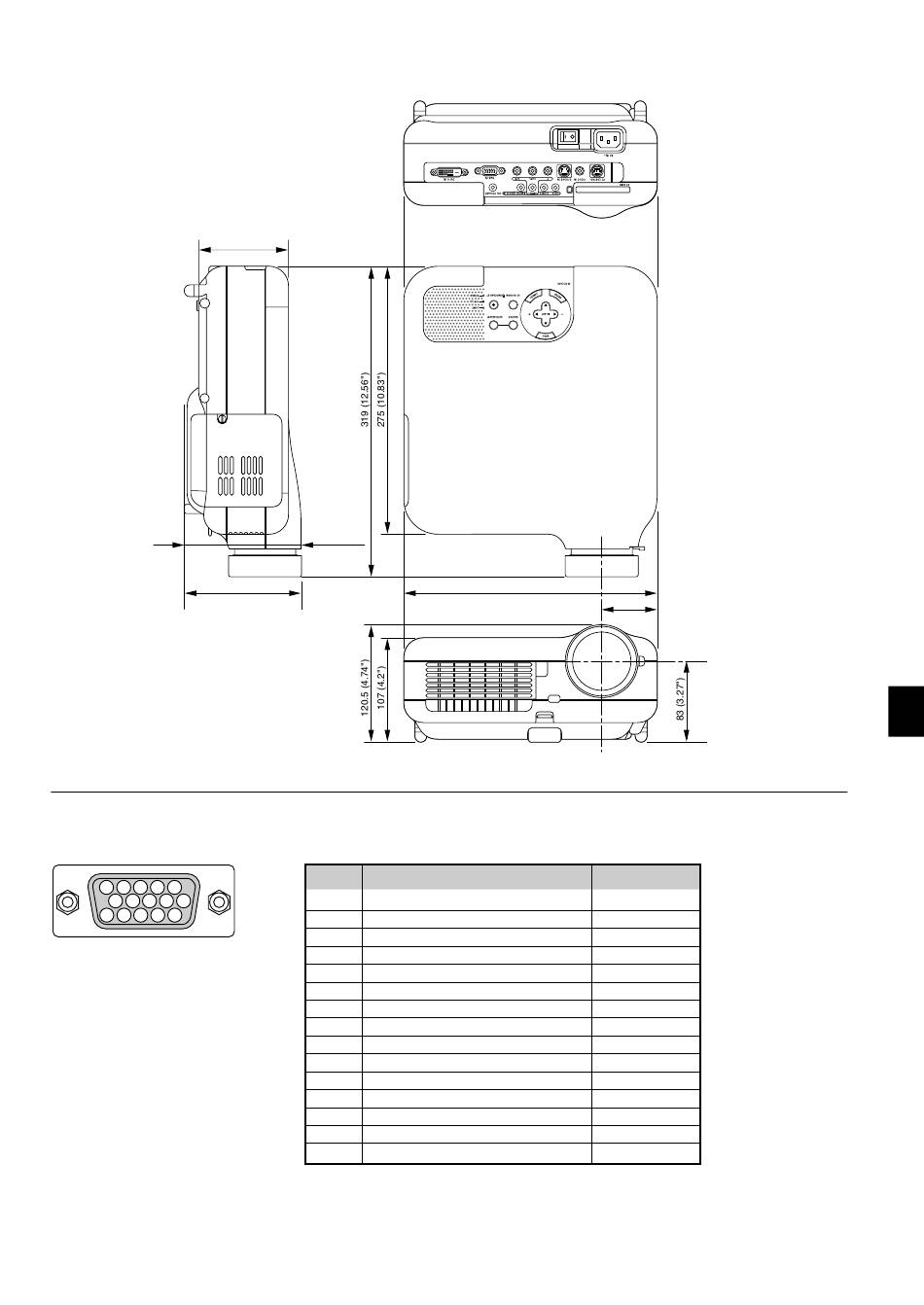

Gehäuseabmessungen
92 (3.6")
120.5 (4.74")

Pinbelegung des D-Sub RGB-Eingangsanschlusses

15poliger Mini D-Sub Pinanschluss
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Signalpegel
Videosignal: 0,7 Vp-p (Analog)
Sync signal: TTL level
120 (4.72")
Pin Nr. RGB-Signal (Analog)
1 Rot
2 Grün oder Sync-an-Grün
3 Blau
4 Masse
5 Masse
6 Rote Masse
7 Grüne Masse
8 Blaue Masse
9 Nicht belegt
10 Sync.-Signal-Masse
11 SCART-Sync
12 Bidirektionale DATA (SDA)
13 Horizontal-Sync oder Komposit-Sync
14 Vertical-Sync
15 Datentakt
G-53
260 (10.24")
57 (2.24")
YCbCr-Signal
Cr
Y
Cb
Cr-Masse
Y-Masse
Cb-Masse
Sync
Einheit = mm (Zoll)
