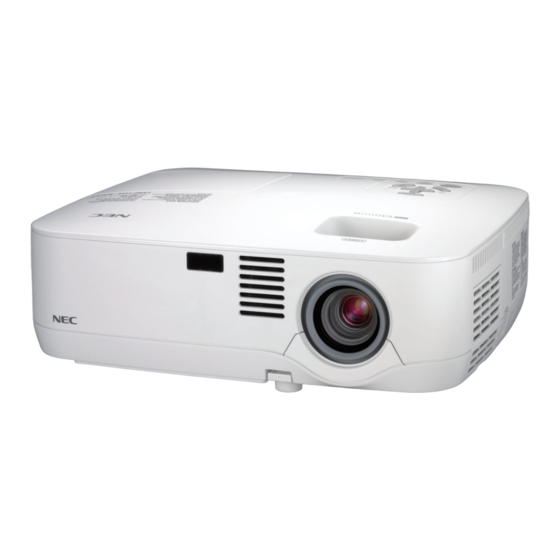

NEC NP600G Bedienungsanleitung

Tragbarer projektor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

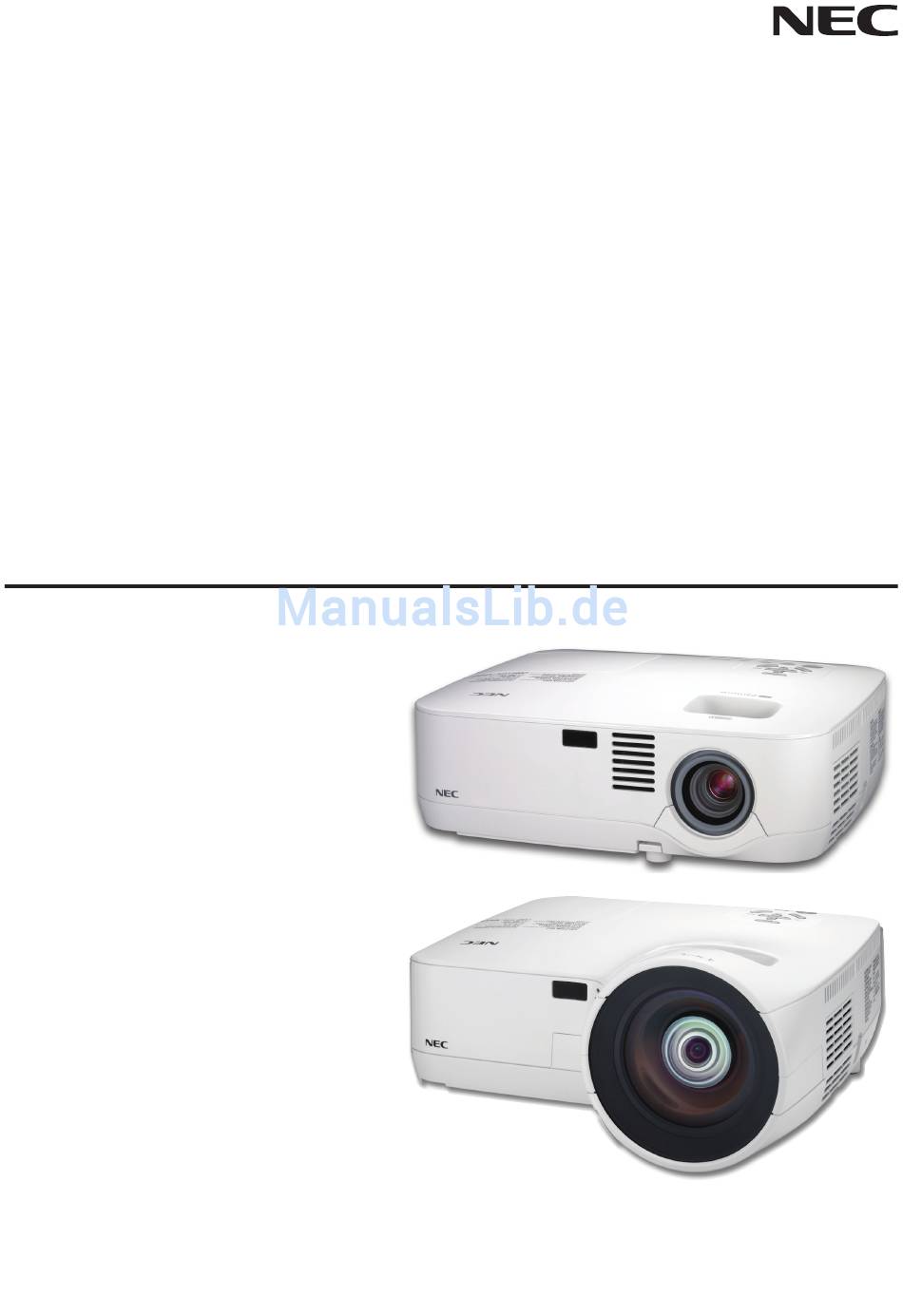

Tragbarer Projektor
NP600G/NP500G/NP400G/
NP300G/NP500WG
NP600SG/NP500WSG
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC NP600G

Inhaltszusammenfassung für NEC NP600G

  • Seite 1 Tragbarer Projektor NP600G/NP500G/NP400G/ NP300G/NP500WG NP600SG/NP500WSG Bedienungshandbuch...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC NP600G, NP500G, NP400G, NP300G, NP500WG, NP600SG oder NP500WSG benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation gewähr- leistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird: Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte. VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors füh- ren.

  • Seite 7: Über Den Modus Große Höhe

    Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1600 Meter oder höher verwenden. Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1600 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1  Lieferumfang ......................... 1  Einführung in Ihren Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors .......... 2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Handbuch ....................3 ...
  • Seite 9 Inhaltsverzeichnis  Erhöhen oder Senken der Lautstärke ................37  Ausschalten des Projektors ..................38  Nach dem Betrieb ......................39 4. Praktische Funktionen ................. 40  Ausblenden von Bild und Ton ..................40  Einfrieren eines Bildes ....................40 ...

  • Seite 10: Wichtige Informationen

    Für Kunden n Europa: Sie finden unseren aktuell gelten- Schnellaufbauanleitung CD-ROM den Garantieschein auf unserer (7N8P9291) Bedienungshandbuch Website: Wichtige Informationen (7N951301) www.nec-display-solutions.com (7N8P9301) DVI-zu-VGA-Adapter (7N960234) Wenn in der Bedienungsanleitung nichts anderes angegeben ist, zeigen die Abbildungen des Projektorgehäuses bei- spielhaft den NP600G.

  • Seite 11: Einführung In Ihren Projektor

    1. Einführung  Einführung in Ihren Projektor Dieses Kapitel stellt Ihnen Ihren neuen Projektor vor und beschreibt dessen Funktionen und Bedienungselemente. Wir gratulieren Ihnen zur Anschaffung Ihres Projektors Dieser Projektor ist einer der besten zurzeit auf dem Markt erhältlichen Projektoren. Dieser Projektor ermöglicht Ihnen das Projizieren von scharfen Bildern bis zu 300 Zoll (110 Zoll bei NP600SG;...

  • Seite 12: Zu Diesem Handbuch

    Über die Auto vertikale Trapezkorrektur kann der Projektor seine eigene Neigung ermitteln und vertikale Verzer- rungen automatisch beheben. • LCD-Projektor mt hoher Auflösung und hoher Hellgket Hochauflösende Anzeige - bis zu UXGA kompatibel, XGA (NP600G/NP500G/NP400G/NP300G/NP600SG)/WXGA (NP500WG/NP500WSG) natürliche Auflösung. • Sechs Vorenstellungen über de der Benutzer Bld und Farbe enstellen kann Jede Bild-Voreinstellung kann auf den eigenen Bedarf eingestellt, abgespeichert und aufgerufen werden.
  • Seite 13 1. Einführung Verglechstabelle der Hauptmerkmale Die Hauptmerkmale unterscheiden sich von Modell zu Modell wie folgt. Modell mit kurzer Modell mit Breitbild Standardmodelle Breitbildmodell Projektionsenet- und kurzer Projekti- fernung onsentfernung NP600G NP500G NP400G NP300G NP500WG NP600SG NP500WSG Systemeigenes Bildseitenver-hält- Standard Weit...

  • Seite 14: Bezeichnungen Der Projektorteile

    1. Einführung  Bezeichnungen der Projektorteile Vorderseite / Oberseite NP600G/NP500G/NP400G/NP00G/NP500WG Bedienungselemente (→ Seite 7) Zoom-Hebel (→ Seite 32) Öffnung in Sicherheitskette Eine Diebstahlsicherung anbringen. Die Sicherheitskettenöffnung nimmt Fokusring Sicherheitskabel oder -ketten mit bis zu (→ Seite 33) 0,18 Zoll/4,6 mm Durchmesser an.

  • Seite 15: Rückseite

    1. Einführung Rückseite Lampenabdeckung (→ Seite 80) Monauraler-Lautsprecher (7W) Lüftungsschlitze (Einlass) / Filterabdeckung (→ Seite 76) Lüftungsschlitze (Auslass) Hier entweicht die warme Luft. Anschlussleiste (→ Seite 8) Abstandhalter (schwarzer Gummi) Zur Feineinstellung der Höhe des hinteren Fußes, den Abstandhalter entfernen und den hinteren Fuß auf die gewünschte Höhe drehen.

  • Seite 16: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite MENU SELECT LAMP STATUS SOURCE AUTO ADJ. 1 2 5 (POWER)-Taste (→ Seite 27, 38) . POWER-Anzege (→ Seite 26, 38, 82) . STATUS-Anzege (→ Seite 82) 4. LAMP-Anzege (→ Seite 79, 82) 5. SOURCE-Taste (→ Seite 29) 6.

  • Seite 17: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste . COMPUTER  IN/ Komponenten- Engangsan- schluss (5- polger Mn D- Sub) (→ Seite 17, 20, 22) . COMPUTER  (DVI-I) IN-Anschluss (9-Pn) (HDCP-kompatbel) (→ Seite 19, 20) . AUDIO IN Mnbuchse (Stereo Mn) (→ Seite 17, 19, 22) 4.

  • Seite 18: Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung  Bezeichnung der Teile des Fernbedienungsgerätes POWER MAGNIFY PIC-MUTE PAGE DOWN MENU ENTER EXIT L-CLICK R-CLICK MOUSE VIDEO COMPUTER COMPUTER AUTO ADJ. S-VIDEO LAMP MODE VOLUME ASPECT HELP PICTURE FREEZE . Infrarot-Sender . VIDEO-Taste (→ Seite 10) (→ Seite 29) .

  • Seite 19: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Schließen Sie die Batterieabde- Drücken Sie fest auf die Setzen Sie neue Batterien (AAA) ckung, bis sie einrastet.Verwenden Batterieabdeckung und ein. Achten Sie auf die richtige Sie niemals verschiedene Batterie- schieben Sie sie ab. Ausrichtung der Batteriepole typen oder neue und alte Batterien (+/–).

  • Seite 20: Installation Und Anschlüsse

    Auswahl eines Aufstellungsortes HINWEIS: Die Projektionsentfernungen sind von Modell zu Modell unterschiedlich. [NP600G/NP500G/NP400G/NP00G] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,53 m (21"), wenn der Projektor grob gemessen etwa 0,8 m (30") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.
  • Seite 21 2. Installation und Anschlüsse [NP500WG] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,53 m (21"), wenn der Projektor grob gemessen etwa 0,7 m (28") von der Wand oder dem Projektionsschirm entfernt aufgestellt ist.
  • Seite 22 2. Installation und Anschlüsse [NP600SG] Je weiter der Projektor vom Projektionsschirm oder von der Wand entfernt ist, desto größer ist das Bild. Die Mindest- größe, die das Bild haben kann, ist ca. 60 Zoll (1,52 m) Bilddiagonale, wenn der Projektor ungefähr 35 Zoll (0,9 m) von der Wand oder dem Projektionsschirm entfernt ist.
  • Seite 23 2. Installation und Anschlüsse [NP500WSG] Je weiter der Projektor vom Projektionsschirm oder von der Wand entfernt ist, desto größer ist das Bild. Die Mindest- größe, die das Bild haben kann, ist ca. 57 Zoll (1,45 m) Bilddiagonale, wenn der Projektor ungefähr 36 Zoll (0,9 m) von der Wand oder dem Projektionsschirm entfernt ist.

  • Seite 24: Projektionsentfernung Und Bildschirmgröße

    2. Installation und Anschlüsse Projektionsentfernung und Bildschirmgröße Nachfolgendes zeigt die richtigen relativen Positionen des Projektors und des Projektionsschirmes. Bestimmen Sie den Aufstellungsort anhand der Tabelle. Entfernungstabelle [NP600G/NP500G/NP400G/NP00G/NP500WG] B = Vertikale Entfernung zwischen Linsenmitte und Bildschirmmitte C = Projektionsentfernung D = Vertikale Entfernung zwischen Linsenmitte...
  • Seite 25 Informationen wenden Sie sich bitte an Ihren Platz zur Verfügung steht, in den Genuss eines viel grö- NEC-Fachhändler. ßeren Bildes. Kontaktieren Sie Ihren NEC-Händler, falls * Versuchen Sie nicht, den Projektor selbst zu install- Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der lieren.

  • Seite 26: Herstellen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder aus- geschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
  • Seite 27 COMPUTER2(ANALOG) (COMPUTER 2) HINWEIS: Der Projektor ist nicht mit den videoentschlüsselten Signalen des NEC ISS-6020-Umschalter kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüblichen Abtastumwandler wiedergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt.

  • Seite 28: Wiedergabe Von Dvi-Digitalsignalen

    2. Installation und Anschlüsse Wiedergabe von DVI-Digitalsignalen Um DVI-Digitalsignale zu projizieren, müssen Sie den PC und den Projektor unbedingt vor dem Einschalten mit einem DVI-kabel (nicht im Lieferumfang) verbinden. Schalten Sie zuerst den Projektor ein und wählen Sie Computer 2 (Di- gital) aus dem Quellenmenü...

  • Seite 29: Gleichzeitige Verwendung Von Zwei Analog Computer-Eingängen

    2. Installation und Anschlüsse Gleichzeitige Verwendung von zwei analog COMPUTER-Eingängen Wenn Sie zwei analog COMPUTER-Eingänge gleichzeitig verwenden müssen, schließen Sie ein VGA-Signalkabel an, wie unten gezeigt. COMPUTER 2 (DVI-I) IN COMPUTER 1 IN IBM-PC oder kompatibler PC (Desktop-Typ) oder Macintosh (Desktop-Typ) DVI zu VGA adapter VGA-Signalkabel...

  • Seite 30: Anschluss Eines Externen Monitors

    2. Installation und Anschlüsse Anschluss eines externen Monitors AUDIO OUT MONITOR OUT (COMP 1) VGA-Signalkabel (nicht im Lieferumfang) VGA-Si- gnalkabel (Lieferum- fang) AUDIO PHONE Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen. HINWEIS: •...

  • Seite 31: Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang

    2. Installation und Anschlüsse Anschluss Ihres DVD-Players mit Komponenten-Ausgang COMPUTER 1 IN AUDIO IN 15-pol. - an - RCA (Weibchen)3 Kabel - Adapter (ADP-CV1E) Audiogerät Komponenten-Video-RCA-3 AUDIO IN Kabel (nicht im Lieferumfang enthalten) DVD-Player Audiokabel (nicht im Lieferumfang AUDIO OUT Component enthalten) Ein Komponenten-Signal wird automatisch angezeigt.

  • Seite 32: Anschluss Ihres Videorekorders

    2. Installation und Anschlüsse Anschluss Ihres Videorekorders S-VIDEO IN AUDIO IN VIDEO IN S-Videokabel Audiokabel (nicht im (nicht im Lieferumfang enthalten) Lieferumfang enthalten) Videokabel (nicht im Lieferumfang enthalten) Audiogerät Videorekorder VIDEO S-VIDEO AUDIO IN AUDIO OUT VIDEO OUT Audiokabel (nicht im Lieferumfang enthalten) •...

  • Seite 33: Anschluss An Ein Netzwerk

    2. Installation und Anschlüsse Anschluss an ein Netzwerk Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Bei Anschluss an ein Netzwerk können über das LAN-Kabel die Netzwerk- und die Mail-Hinweis-Einstellungen gemacht werden.

  • Seite 34: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels

    2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das mitgelieferte Netzkabel an den Projektor an. Schließen Sie zunächst den zweipoligen Stecker des im Lieferumfang enthaltenen Netzkabels an den AC IN-Eingang des Projektors und dann den anderen Stecker an eine Wandsteckdose an. LAMP STATUS SOURCE...

  • Seite 35: Bildprojektion (Grundbetrieb)

    3. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm.  Einschalten des Projektors HINWEIS: • Der Projektor verfügt über zwei Netzschalter: einen Hauptnetzschalter und eine (POWER)-Taste (POWER ON und OFF auf der Fernbedienung).
  • Seite 36 Linsenkappe entfernt wurde. STATUS SOURCE AUTO ADJ. Leictet stetig Orange HINWEIS: Wenn kein Signal anliegt, wird entweder das NEC-Logo, ein Blinkt grün Leichtet stetig blauer (Standardeinstellung) oder ein schwarzer Bildschirm angezeigt. grün Der Projektor schaltet automatisch in den ECO-Modus, wenn das NEC- (→...

  • Seite 37: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    3. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 21 Menüsprachen eine Sprache auszuwählen. Verfahren Se zum Auswählen ener Menüsprache btte we folgt: 1. Wählen Sie mit der SELECT , ,  or  –Taste eine der 21 Sprachen als Menüsprache aus.

  • Seite 38: Quellenwahl

    3. Bildprojektion (Grundbetrieb)  Quellenwahl Auswählen der Computer- oder Videoquelle HINWEIS: Schalt en Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. MENU Auswählen aus der Quellen-Lste Drücken Sie kurz die SOURCE-Taste am Projektorgehäuse, um die SELECT Quellen-Liste einzublenden. Bei jedem Tastendruck ändert sich die Eingangsquelle wie folgt: “COMPUTER1”, “COMPUTER2(DIGITAL/ANA- LOG)”, “VIDEO”, “S-VIDEO”.

  • Seite 39: Einstellen Der Bildgröße Und -Position

    3. Bildprojektion (Grundbetrieb)  Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem einstellbaren Kippfuß, der Zoom-Funktion oder dem Fokusring ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen des Projektionswinkels (Höhe eines Bildes) Schrägeinstellen des Bildes links und rechts [Kippfuß] (→...

  • Seite 40: Einstellung Des Kippfußes

    3. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT Fassen Sie während der Einstellung des Kippfußes nicht an den Belüf- tungsgrill, da er während des Betriebs des Projektors und auch noch während der Abkühlphase nach dem Ausschalten heiß sein kann. 2.

  • Seite 41: Zoom

    3. Bildprojektion (Grundbetrieb) Zoom [NP600G/NP500G/NP400G/NP00G/NP500WG] Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel [NP600SG/NP500WSG] Die Bildgröße kann elektronisch über das Menü eingestellt werden. Gehen Sie dazu wie folgt vor. 1. Drücken Sie die MENU-Taste. Das Menü wird eingeblendet.

  • Seite 42: Fokus

    4. Stellen Sie die Bildgröße mit den Tasten SELECT  oder  ein. 5. Drücken Sie nach Abschluss der Einstellung dreimal die EXIT-Taste. Das Menü wird ausgeblendet. Fokus [NP600G/NP500G/NP400G/NP00G/NP500WG] Verwenden Sie den FOCUS-Ring zum Erzielen der besten Fokusleistung. Fokusring [NP600GS/NP500WSG] Verwenden Sie den FOCUS-Hebel zum Erzielen der besten Fokusleistung.

  • Seite 43: Trapezverzerrungskorrektur

    3. Bildprojektion (Grundbetrieb)  Trapezverzerrungskorrektur Trapezverzerrungskorrektur Wenn der Bildschirm vertikal verzerrt ist, vergrößert sich die Trapezverzerrung. Befolgen Sie die folgenden Schritte, um die Trapezverzerrung zu korrigieren HINWEIS: • Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. •...

  • Seite 44: Einstellung Mit Der Fernbedienung

    3. Bildprojektion (Grundbetrieb) Einstellung mit der Fernbedienung 1. Drücken Sie die MENU-Taste. Das Menü wird gezeigt. 2. Drücken Sie die SELECT -Taste, um [EINRICHTEN] auszuwählen und drücken Sie dann die ENTER-Taste. Die [ALLGEMEINES] Anzeige wird dargestellt. 3. Drücken Sie die SELECT -Taste, um [TRAPEZ] auszuwählen. 4.

  • Seite 45: Einstellung Mit Der Auto Trapez-Funktion

    6. Drücken Sie die MENU-Taste. Das Menü wird ausgeblendet. HINWEIS: • Der maximale vertikale Trapezkorrekturbereich beträgt +/-30 Grad für NP600G/NP500G/NP400G/NP300G/NP500WG und +/-20 Grad für NP600SG/NP500WSG. Der maximale Trapezkorrekturbereich kann abhängig von der Auswahl des Signals oder des Bildseitenverhältnisses geringer sein.

  • Seite 46: Automatische Optimierung Des Computersignals

    3. Bildprojektion (Grundbetrieb)  Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. Tast AUTO ADJ. betätigen, um das Computerbild automatisch einzustellen. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] MENU L-CLICK...

  • Seite 47: Ausschalten Des Projektors

    3. Bildprojektion (Grundbetrieb)  Ausschalten des Projektors Ausschalten des Projektors: MENU 1. Drücken Sie zunächst die (POWER)-Taste am Projek- POWER torgehäuse oder die sich auf der Fernbedienung befind- MAGNIFY PIC-MUTE PAGE SELECT liche POWER OFF-Taste. Die [STROM AUSSCHALTEN / DOWN SIND SIE SICHER?]- Meldung erscheint.

  • Seite 48: Nach Dem Betrieb

    3. Bildprojektion (Grundbetrieb)  Nach dem Betrieb Vorberetung: Stellen Se scher, dass der Projektor ausgeschaltet st. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. 3. Ziehen Sie die einstellbaren Kippfuß ein, falls diese ausgezogen sind. 4. Decken Sie die Linse mit der Linsenabdeckung ab. 5.

  • Seite 49: Praktische Funktionen

    4. Praktische Funktionen  Ausblenden von Bild und Ton Mit der PIC-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblenden. Zum Wiedereinblenden von Bild und Ton drücken Sie die POWER Taste noch einmal. MAGNIFY PIC-MUTE PAGE SELECT DOWN HINWEIS: MENU •...

  • Seite 50: Änderung Der Lampenbetriebsart

    LAMP Lampe zu verlängern (ungefähr 70 % Helligkeit bei STATUS NP600G/NP500WG/NP600SG/NP500WSG und unge- fähr 80 % Helligkeit bei NP500G/NP400G/NP300G). Gehen Sie wie folgt vor, um zum [ECO]-Modus zu wechseln: 1. Drücken Sie die LAMP MODE-Taste auf der Fernbedienung, um den [LAMPENBETRIEBSART]-Bildschirm anzuzeigen.

  • Seite 51: Ungenehmigte Benutzung Des Projektors Verhindern [Sicherheit]

    4. Praktische Funktionen  Ungenehmigte Benutzung des Projektors verhindern [SICHER- HEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.
  • Seite 52 4. Praktische Funktionen 7. Geben Sie die gleiche Kombination der SELECT -Tasten ein, und drücken Sie die ENTER -Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER -Taste. Damit ist die SICHERHEIT-funktion aktiviert. Enschalten des Projektors be aktverter [SICHERHEIT]: 1.
  • Seite 53 4. Praktische Funktionen Deaktveren der SICHERHEIT-funkton: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER -Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER -Taste. Der [SCHLÜSSELWORT BESTÄTIGEN]-Bildschirm wird eingeblendet.

  • Seite 54: Verwendung Des Optionalen Empfängers Für Die Drahtlose Maus (Np01Mr)

    4. Praktische Funktionen  Verwendung des optionalen Empfängers für die drahtlose Maus (NP01MR) Der optionale Empfänger für die drahtlose Maus ermöglicht Ihnen die Steuerung der Computer-Mausfunktionen per Fernbedienung. Dies ist besonders praktisch, um durch die mit dem Computer erstellten Präsentationen zu klicken. Anschluss des Empfängers für de drahtlose Maus an Ihren Computer Falls Sie die drahtlose Mausfunktion anwenden möchten, schließen Sie den Empfänger für die drahtlose Maus und den Computer an.
  • Seite 55 4. Praktische Funktionen Bedenung Ihrer Computer-Maus von der Fernbedenung Sie können Ihre Computer-Maus von der Fernbedienung aus bedienen. PAGE UP / DOWN-Taste: Zum Durchlaufen des Fenster-Anzeigebereiches oder zum Anzeigen des vorherigen oder nächsten Dias in PowerPoint auf Ihrem Computer. SELECT  -Tasten: Für die Bewegung des Maus-Cursors auf Ihrem Computer. MOUSE L-CLICK-Taste: fungiert als linke Maustaste.

  • Seite 56: Netzwerk Einstellen Unter Zuhilfenahme Eines Http-Browsers

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der “HOSTS”-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit “pj.nec.co.jp” vorgegeben, erfolgt der Zugriff auf die Netzwer- keinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte des URL.
  • Seite 57 4. Praktische Funktionen Netzwerk-Enstellungen http://<IP-Adress des Projektors>/index.html DHCP ........Durch Aktivieren dieser Option wird dem Projektor die IP-Adresse automatisch von Ihrem DHCP-Server zugewiesen. Durch Deaktivieren dieser Option können Sie die von Ihrem Netzwerk-Administrator mitgeteilte IP-Adresse oder Subnet-Maske eintragen. HINWEIS: Die IP-Adresse des Projektors ist erforderlich um die Netwerk-Einstellungen zu ändern. Die IP-Adresse wird nicht im Projektor-Menü...
  • Seite 58 DOMAIN NAME ......Den Domain-Namen des am Projektor angeschlossenen Netzwerkes eingeben. Es können bis zu 60 alphanumerische Zeichen eingegeben werden. Wenn der Domänenname nicht bekannt ist, geben Sie die Zeichenkette rechts vom @-Zeichen in der Absenderadresse ein. Beispiel: nec. ALERT MAIL ......Durch Anklicken der Option [ENABLE] wird die Funktion Mail-Hinweis eingeschaltet.

  • Seite 59: Den Projektor Über Das Vga Signalkabel Bedienen (Virtuelle Fernfunktion)

    Benutzung von DDC/CI erforderlich. Schauen Sie auf unserer Website nach. http://www.nec-display.com/dl/en/index.html HINWEIS: Um das Virtual Remote Tool zu benutzen, den Anschluss COMPUTER 1 IN über das mitgelieferte VGA Signalkabel direkt mit dem Monitorausgang des Computers verbinden. Die Verwendung eines Umschalters, Scanumwandlers oder anderer als das...

  • Seite 60: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs  Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Befehle wie ENTER, EXIT, ,  am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen.

  • Seite 61: Menü-Elemente

    5. Anwendung des Bildschirm-Menüs  Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfeld Symbol “Große Höhe” Thermometer-Symbol Ausschalt-Timer – verbleibende Zeit Bedienfeld-Sperrsymbol Menüfenster oder Dalogfelder verfügen normalerwese über de folgenden Elemente: Hervorheben ......Zeigt das ausgewählte Menü oder die ausgewählte Option an. Volles Dreieck ....Zeigt an, dass weitere Auswahlmöglichkeiten vorhanden sind.

  • Seite 62: Liste Der Menü-Optionen

    FARBE FARBTON RESET TAKT PHASE HORIZONTAL VERTIKAL ÜBERTASTUNG 0[%], 5[%], 10[%] BILD-OPTI- NP600G/NP500G/NP400G/NP300G/NP600SG:AUTO, ONEN 4:3, 16:9, 15:9, 16:10, WIDE-ZOOM, NATÜRLICH BILDFORMAT NP500WG/NP500WSG: AUTO, 4:3, 16:9, 15:9, 16:10, LETTERBOX, NATÜRLICH POSITION (Auf NP500WG/NP500WSG nicht verfügbar) VIDEOFILTER INAKTIV, WENIGER, MEHR DIGITAL-ZOOM (NP600SG/NP- 80–100...
  • Seite 63 KOMPONENTEN WAHL AUTO, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, VIDEO AUTO PAL60, SECAM AUTO, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, EINRICHTEN S-VIDEO AUTO OPTIONEN(1) PAL60, SECAM NP600G/NP500G/ NP400G/NP300G/ NP600SG: WXGA-MODUS INAKTIV INAKTIV, AKTIV NP500WG/ NP500WSG: AKTIV VERKNÜPFUNG TRENNEN AKTIV INAKTIV, AKTIV PIEP...

  • Seite 64: Menü-Beschreibungen Und Funktionen [Quelle]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [QUELLE] COMPUTER Wählt den am COMPUTER 1 IN-Eingang angeschlossenen Computer aus. HINWEIS: • Wenn das Eingangssignal einer Komponente an den COMPUTER 1 IN-Anschluss angeschlossen wurde, wählen Sie [COMPUTER1] aus. • Der Projektor erkennt, ob das Eingangssignal ein RGB- oder ein Component-Video-Signal ist. COMPUTER (DIGITAL &...

  • Seite 65: Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sechs Voreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [EINZELHEITEN- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 66 5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Specherung der benutzerdefinerten Enstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 6] speichern. Zuerst eine Voreinstellung aus [REFERENZ] wählen, dann [GAMMAKORREKTUR] und [FARBTEMPERATUR] ein- stellen. HELL. HOCH ..Wird für die Verwendung in hell beleuchteten Räumen empfohlen. PRÄSENTATION ..
  • Seite 67 5. Anwendung des Bildschirm-Menüs [RESET] Die Einstellungen und Justagen fur [BILD] werden auf die werkseitig eingestellten Werte zuruckgestellt; dies gilt allerdings nicht fur die folgenden Punkte: Voreinstellungsnummern und [REFERENZ] auf dem [VOREINSTELLUNG]- Bildschirm. Die Einstellungen und Justagen unter [EINZELHEITEN-EINSTELLUNG] auf dem [VOREINSTELLUNG]-Bildschirm, die gegenwartig nicht ausgewahlt wurden, werden nicht zuruckgestellt.

  • Seite 68: Auswahl Des Übertastungsprozentsatzes [Übertastung]

    5. Anwendung des Bildschirm-Menüs Enstellung der Horzontal/Vertkal-Poston [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden. Hierbei handelt es sich nicht um eine Fehlfunktion. - Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Spei- cher gespeichert.
  • Seite 69 Hat das Eingangssignal eine niedrigere Auflösung als die natürliche Auflösung des Projektors, zeigt der Projektor das aktuelle Bild mit seiner echten Auflösung. [Bespel ] Wenn das Eingangs- signal mit einer Auflösung von 800 x 600 auf dem NP600G/NP500G/ NP400G/NP300G/NP600SG dar- gestellt wird: [Bespel ] Wenn das Eingangs- signal mit einer Auflösung von...
  • Seite 70 5. Anwendung des Bildschirm-Menüs Bespel-Bld wenn das geegnete Bldformat automatsch bestmmt wrd NP600G/NP500G/NP400G/NP00G/NP600SG [Computersignal] Bildformat des Eingangssignals 16:9 15:9 16:10 Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt wird [Videosignal] Bildformat des Eingangssignals Letterbox Quetschen Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt...
  • Seite 71 5. Anwendung des Bildschirm-Menüs Enstellen der vertkalen Poston des Bldes [POSITION] (auf NP500WG/NP500WSG ncht verfüg- bar) (nur wenn für das [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt wurde) Werden als [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt, wird das Bild mit schwarzen Rändern oben und unten dargestellt.

  • Seite 72: Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] [NP600G/NP500G/NP400G/NP00G/NP500WG] [NP600SG/NP500WSG] Verwendung des Dgtal-Zooms [DIGITAL-ZOOM] (NP600SG/ NP500WSG) Diese Funktion ermöglicht Ihnen die elektronische Feineinstellung der Bildgröße auf dem Projektionsschirm. Verwenden Sie die Tasten  und  zum Vergrößern oder Verkleinern des projizierten Bildes.

  • Seite 73: Verwendung Der Wandfarben-Korrektur [Wandfarbe]

    Status der LAMP-Anzeige Dies ist die Standardeinstellung NORMAL (100 % Helligkeit). Wählen Sie diesen Modus, um die Lebensdauer der Lampe zu verlängern (ungefähr 70 % Helligkeit bei NP600G/NP- Leuchtet stetig grün 500WG/NP600SG/NP500WSG und ungefähr 80 % Helligkeit bei NP500G/NP400G/NP300G). HINWEIS: •...

  • Seite 74: Auswahl Der Menüsprache [Sprache]

    5. Anwendung des Bildschirm-Menüs Enstellen der Funkton Closed Capton [CLOSED CAPTION] Mit dieser Option werden mehrere Betriebsarten Closed Caption eingestellt, so dass Text auf dem projizierten Video oder S-Video Bild dargestellt werden kann INAKTIV ....Hiermit wird die Funktion Closed Caption deaktiviert. CAPTION 1-4 ..
  • Seite 75 5. Anwendung des Bildschirm-Menüs Wahl des Zetntervalls für Meldungen m Flter [MELDUNG IM FILTER] Mit dieser Option können Sie die Intervallzeit für die Anzeige der Meldungen im Filter auswählen. Reinigen Sie den Filter, wenn Sie die Meldung “BITTE FILTER REINIGEN” erhalten. (→ Seite 76) Es sind fünf Optionen verfügbar: INAKTIV, 100[H], 200[H], 500[H], 1000[H] Die Standardeinstellung ist 500[H].

  • Seite 76: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Deaktverung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-funktion ein oder aus. HINWEIS: • Diese BEDIENFELD-SPERRE-Funktion hat keinerlei Einfluss auf die Fernbedienungsfunktionen. • Wenn das Bedienfeld gesperrt ist, kann die Einstellung auf [INAKTIV] geändert werden, indem die EXIT-Taste ca. 10 Sekunden lang gedrückt wird.
  • Seite 77 5. Anwendung des Bildschirm-Menüs Dem Projektor ene ID zuwesen [STEUER-ID] (Nur verfügbar, wenn de m Handel erhältlche Fernbedenung NP0RC verwendet wrd) Sie können mehrere Projektoren separat und unabhängig voneinander mit einer Fernbedienung bedienen, wenn diese mit der Funktion STEUER-ID ausgestattet ist. Wenn Sie allen Projektoren die gleiche ID zuweisen, können Sie bequem alle Projektoren über eine Fernbedienung bedienen.

  • Seite 78: Gebläsemodus Auswählen [Gebläsemodus]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN()] Auto-Enstellung [AUTO-EINSTELLUNG] enstellen Mit dieser Funktion wird die Auto-Einstellung so eingestellt, dass das Computersignal automatisch oder manuell in Bezug auf Rauschen und Stabilität eingestellt werden kann. Es sind zwei Einstellungen möglich: [NORMAL] und [FEIN]. INAKTIV ....Das Computersignal wird nicht automatisch eingestellt. Das Computersignal kann manuell eingestellt wer- den.
  • Seite 79 Durch Anwahl von [AKTIV] wird bei der Erkennung des Eingangssignals dem WXGA-Signal (1280 x 768) Vorzug gegeben. Ist der [WXGA-MODUS] [AKTIV], könnte es sein, dass ein XGA-Signal (1024 x 768) am NP600G, NP500G, NP400G, NP300G oder NP600SG nicht erkannt wird.
  • Seite 80 5. Anwendung des Bildschirm-Menüs [OPTIONEN()] Verwendung des Programm-Tmers [AUSSCHALT-TIMER] 1. Wählen Sie die gewünschte Zeit zwischen 30 Minuten und 16 Stunden aus: AUS, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00. 2. Drücken Sie die ENTER-Taste auf der Fernbedienung. 3. Die verbleibende Zeit wird heruntergezählt. 4.

  • Seite 81: Auswahl Der Standardquelle [Wahl Der Standardquelle]

    5. Anwendung des Bildschirm-Menüs Enschalten des Projektors durch Anlegen des Sgnals [AUT. NETZ. EIN(COMP)] Befindet sich der Projektor im Standby-Modus, hat eine vom am COMPUTER1 IN-Eingang kommendes Signal zur Folge, dass der Projektor eingeschaltet und gleichzeitig das Computerbild projiziert wird. Mit dieser Funktion müssen Sie nicht mehr die POWER-Taste auf der Fernbedienung oder dem Projektorgehäuse drücken, um den Projektor einzuschalten.

  • Seite 82: Menü-Beschreibungen Und Funktionen [Info.]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [INFO.] Zeigt den Stand des aktuellen Signals und der Lampenbenutzung an. Diese Position geht über vier Seiten. Diese Option besteht aus drei Seiten. Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP-Taste auf der Fernbedienung drücken, werden die Menüpunkte des [INFO.]-Menüs angezeigt. [VERWENDUNGSDAUER] [VERBL.
  • Seite 83 5. Anwendung des Bildschirm-Menüs [QUELLE] [QUELLENINDEX] [HORIZONTALE FREQUENZ] [VERTIKALE FREQUENZ] [SIGNALTYP] [VIDEOTYP] [SYNCH.-TYP] [SYNCH.-POLARITÄT] [SCAN-TYP] [VERKABELTES LAN] [PROJEKTORNAME] [MAC-ADRESSE] [VERSION] [PRODUCT] [SERIAL NUMBER] [FIRMWARE] Version [DATA] Version [CONTROL-ID] (wenn [STEUER-ID] gesetzt ist)

  • Seite 84: Menü-Beschreibungen Und Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [RESET] Rückstellung auf de Werksenstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rückstellung der Einstellungen für alle Quellen auf die Werkseinstellun- gen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Folgende Positionen können zurück gesetzt werden: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE], [VIDEOFILTER] und [ÜBERTASTUNG].

  • Seite 85: Wartung

    6. Wartung Dieses Kapitel enthält einfache Wartungsanleitungen, die Sie bei der Reinigung des Filters und dem Austausch der Lampe befolgen sollten.  Reinigung oder Austausch des Filters Der Luftfilterschwamm sorgt dafür, dass Staub und Schmutz nicht in das Innere des Projektors gelangen und sollte daher häufig gereinigt werden.
  • Seite 86 6. Wartung 3. Die neue Filterabdeckung montieren (2 Stellen). • Die Filterabdeckung einführen bis Sie ein Klicken fühlen. 4. Löschen Sie die Filterbetriebsstunden. Wählen Sie zur Rückstellung der Filterbetriebszeit im Menü [RESET] → [FILTERBETRIEBSSTUNDEN LÖSCHEN] aus. (→ Seite für die Rückstellung der Filterbetriebszeit.) HINWEIS: Waschen Sie die Filterabdeckung nicht mit Seife und Wasser.

  • Seite 87: Reinigung Des Gehäuses Und Der Linse

    Lösungsmittel wie Alkohol oder Verdünner. Reinigen Sie die Ventilationsöffnung des Gehäuses mit einem Staubsauger. Hnwes zum Rengen der Lnse (NP600G/NP500G/NP400G/NP00G/NP500WG) Verwenden Sie ein Gebläse oder ein Linsenpapier, um die Linse zu reinigen, und achten Sie darauf, dass Sie die Linse nicht zerkratzen oder beschädigen.

  • Seite 88: Austausch Der Projektionslampe

    Lampe nach Erreichen des Endes ihrer Lebensdauer weiter benutzen, kann der Glaskolben der Lampe platzen und die Scherben werden im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran ver- letzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch.
  • Seite 89 6. Wartung 1. Entfernen Sie die Lampenabdeckung. (1) Die Lampenabdeckungsschraube lösen. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2) Die Lampenabdeckungsschraube schieben und abziehen. 2. Entfernen des Lampengehäuses. (1) Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Phillips-Schraubendreher frei dreht. •...
  • Seite 90 (1) Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe NP07LP. Bestellen Sie die Lampe bei Ihrem NEC-Fachhändler. (2) Das Lampengehäuse zwecks Sicherung oben in der Mitte schieben. (3) Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben.

  • Seite 91: Anhang

    7. Anhang  Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzege-Zustand Projektor-Zustand Hnwes Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Grün 0,5 Sek. Ein, Der Projektor macht sich einschaltbereit.
  • Seite 92 7. Anhang Herkömmliche Störungen & Lösungen (→ “Netz / Status / Lampen-Anzeige” auf Seite 82.) Störung Überprüfen Se dese Punkte Schaltet sich nicht ein oder • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung einge- schaltet ist.
  • Seite 93 Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 94: Technische Daten

    HDCP geschützt sind und auf Wunsch/Absicht der HDCP-Gemeinde (Digital Content Protection LLC) nicht eingesehen werden können. *5 Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (NP600G/ NP500G/NP400G/NP300G: 1024  768 / NP500WG: 1280  800) wird mit Advanced AccuBlend...
  • Seite 95 Leistungsbedarf 50/60Hz NP600G: 1,8A NP500WG: 1,8A Strombedarf NP500G/NP400G/NP00G: 1,6A NP600G: 325W im Modus Lampe NORMAL Energieverbrauch 325W im Modus Lampe NORMAL/: NP500G/NP400G/NP00G: 295W im Modus Lampe NOR- 240W im Modus Lampe ECO/11W im Modus STANDBY/3W im Modus NP600G/NP500G/NP400G/NP00G: 240W im Modus Lampe...
  • Seite 96 7. Anhang Modell-Nummer NP600SG/NP500WSG Optik NP600SG NP500WSG LCD Schalttafel 0,63 Zoll LCD mit Mikrolinsenanordnung (Bildfor- 0,59 Zoll LCD mit Mikrolinsenanordnung (Bildformat mat 4:3) 16:10) Auflösung 1024  768 Pixel* 1280  800 Pixel* Linse Festeingestellter Zoom und Fokus Digitales Zoom-Verhältnis = 1,2 F2,3 f= 9,7 mm Lampe 230 W AC (170 W im ECO-Modus)
  • Seite 97 Entspricht den Niederspannungsrichtlinien (EN60950-1, TÜV GS-geprüft) Besuchen Sie uns für zusätzliche Informationen im Internet unter: USA: http://www.necdisplay.com/ Europa: http://www.nec-display-solutions.com/ Weltweit: http://www.nec-display.com/global/index.html Für Informationen über unser optionales Zubehör, besuchen Sie unsere Webseite oder lesen Sie bitte unsere Bro- schüre. Änderung der technischen Daten ohne Ankündigung vorbehalten.

  • Seite 98: Gehäuseabmessungen

    7. Anhang  Gehäuseabmessungen NP600G/NP500G/NP400G/NP00G/NP500WG Linsenmitte 308 (12,1") 76 (3,0") 78 (3,1") Linsenmitte Einheit: mm (zoll)
  • Seite 99 7. Anhang NP600SG/NP500WSG Linsenmitte (12,1") (3,1") (3") Linsenmitte Einheit: mm (zoll)

  • Seite 100: Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    7. Anhang  Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss tft-Nr. RGB-Sgnal (Analog) YCbCr-Sgnal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Videosignal: 0,7 Vp-p (Analog) Rote Masse Cr-Masse Synch.-Signal: TTL level Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse...

  • Seite 101: Liste Kompatibler Eingangssignale

    HINWEIS: • Mit “*” gekennzeichnete Bilder werden nicht durch Digitalsignal unterstützt. • Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (NP600G/NP500G/NP400G/NP300G/ NP600SG: 1024 x 768 / NP500WG/NP500WSG: 1280 x 800) wird mit Advanced AccuBlend angezeigt.

  • Seite 102: Pc-Steuercodes Und Kabelanschlüsse

    7. Anhang  PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER 1 INPUT SELECT COMPUTER 2 (Digital) INPUT SELECT COMPUTER 2 (Analog) INPUT SELECT VIDEO INPUT SELECT S-VIDEO PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuercodes benötigen.

  • Seite 103: Checkliste Für Die Fehlersuche

    7. Anhang  Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 104: Aufstellungsumgebung

    Modellnummer des Fernbedienungsgerätes: Notebook  / Tischgerät  Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Vdeogerät Sgnalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder NEC-Norm oder Kabel von einem anderen Hersteller? Sonstiges Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer:...

  • Seite 105: Travelcare-Führer

    Bitte beachten Sie, dass der Umfang von TravelCare sich vom Umfang herrühren. der dem Produkt beiliegenden Garantie teilweise unterscheidet. 6) Probleme oder Schäden, die durch andere als von NEC ange- gebene am Produkt angeschlossene Verschleißteile oder Geräte Serviceleistungen von TravelCare hervorgerufen werden.
  • Seite 106 7. Anhang Southport NEC Corporation of Malaysia Sdn. Bhd. Shop1 48 Ferry Road Southport QLD 4215 Adresse: 33rd Floor, Menara TA One, 22, Jalan P. Ramlee, Telefon 131 632 50250 Kuala Lumpur, Malaysia South Australia; Telefon: +6 03 2178 3600 (ISDN)

  • Seite 107: Anmeldungsformular Für Das Travelcare-Serviceprogramm

    7. Anhang P-1/ Datum: AN: NEC oder NEC autorserter Servce-Center: ABS: (Firma & Name mit Unterschrift) Sehr geehrte Damen und Herren, ich möchte mich für Ihr TravelCare-Serviceprogramm, basierend auf dem beiliegenden Registrierungs- und Qualifikationsformular, anmelden und stimme den folgenden Bedingungen zu, ferner bin ich damit einverstanden, dass die Servicekosten von meinem Kreditkartenkonto abgebucht werden, falls ich die geliehenen Ersatzgeräte nicht innerhalb der angegebenen Frist zurückgebe.
  • Seite 108 Produktes sind, das durch diese Garantie abgedeckt ist); 4) Höhere Gewalt, Feuer, Überschwemmung, Kriegsereignisse, Gewalt- akt oder ähnliche Vorkommnisse; 5) Jeder Versuch seitens einer Person, die nicht zum NEC autorisierten Personal gehört, das Produkt zu justieren, zu verändern, zu reparie- ren, zu installieren oder Servicearbeiten daran durchzuführen.
  • Seite 109 © NEC Display Solutions, Ltd. 2008-2009 7N951301...

Diese Anleitung auch für:

Np500gNp600sgNp500wsgNp400gNp300gNp500wg

Inhaltsverzeichnis
