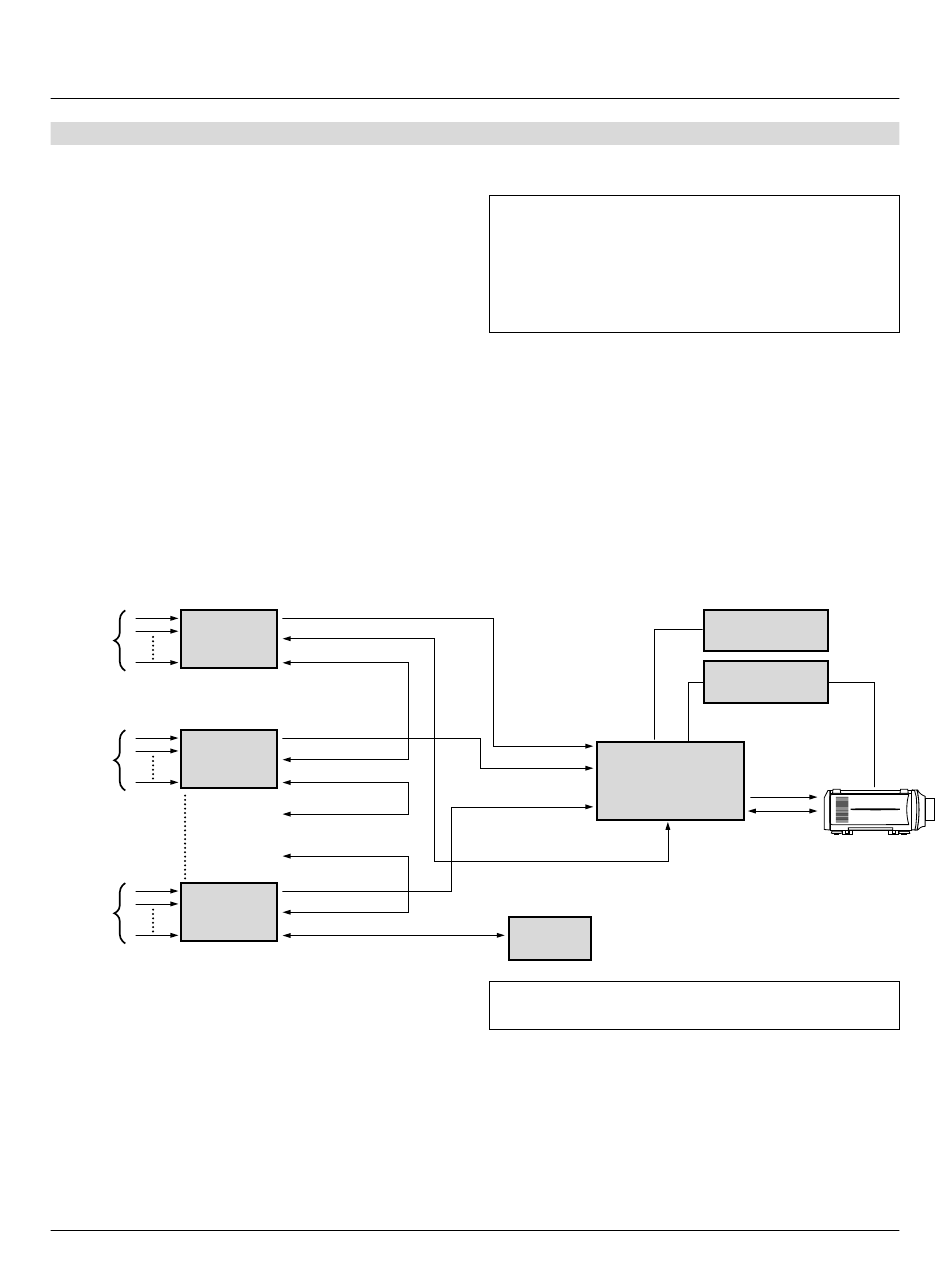

Bei Benutzung mit zwei oder mehr Umschaltern (100 Eingänge)
Mit dem NEC ISS-6020-Umschalter können bis zu 100 Eingänge akzeptiert werden.
Anschlussverfahren:
1
Schließen Sie die REMOTE 1-Buchse des Master-Umschalters
mit Hilfe des optionalen Steuerkabels (15p-15p/CTL-6010) an die
REMOTE 1-Buchse des Projektors an.
2
Schließen Sie dann die REMOTE 2-Buchse des Master-Umschal-
ters mit Hilfe eines oben genannten optionalen Steuerkabels an die
REMOTE 1 -Buchse des ersten Slave-Umschalters an. Als nächstes
müssen Sie die REMOTE 2-Buchse des ersten Slaves an die RE-
MOTE 1-Buchse des zweiten Slaves anschließen. Führen Sie dann
den Anschluss der REMOTE 2-Buchse des zweiten Slaves an die
REMOTE 1-Buchse des dritten Slaves aus (— und verbinden Sie
REMOTE 2 des neunten Slaves mit REMOTE 1 des zehnten Slaves).
Schließen Sie alle Umschalter mit optionalen Steuerkabeln an.
• Wählen Sie [Hauptmenü] → [Projektor-Optionen] → [Switcher-
Steurung] → [SW2 Pegel]. Einzelheiten entnehmen Sie bitte der Seite
G-40.
• Beziehen Sie sich auf die dem Umschalter beiliegende Bedienungsan-
leitung.
• Die aufgeführten Kabel gehören nicht zum Lieferumfang des Projektors.
Signal
Umschalter
10 Eingänge
SLAVE 1
10 Eingänge
SLAVE 2
SLAVE 3
SLAVE 9
10 Eingänge
SLAVE 10
Signal
REMOTE 1
REMOTE 2
Signal
REMOTE 1
REMOTE 2
REMOTE 1
REMOTE 2
Signal
REMOTE 1
REMOTE 2
G – 24
HINWEIS:
• Stellen Sie sicher, dass alle Schieber (S8603) des Umschalters
auf die Position RS-422 gestellt sind. Stellen Sie den Schieber
des letzten Slave-Umschalters auf die für das angeschlossene
Gerät wie z.B. einen Personal Computer geeignete Position. (RS-
422/RS-232C für die PC-Steuerung des Projektors)
• Stellen Sie den DIP-Schalter S8601 des Umschalters ein.
An SLOT 1
An SLOT 2
MASTER-
UMSCHALTER
An SLOT 10
An REMOTE 2
OPTION
(PC)
HINWEIS: Die optionale Fernbrdienung RC-6320 für ISS-6020
arbeitet im SW1 Pegel oder -2 Pegel Modus nicht einwandfrei.
OPTION (PC)
FERNBEIENUNG
Signal (Eingang1)
REMOTE
REMOTE 1
Projektor
