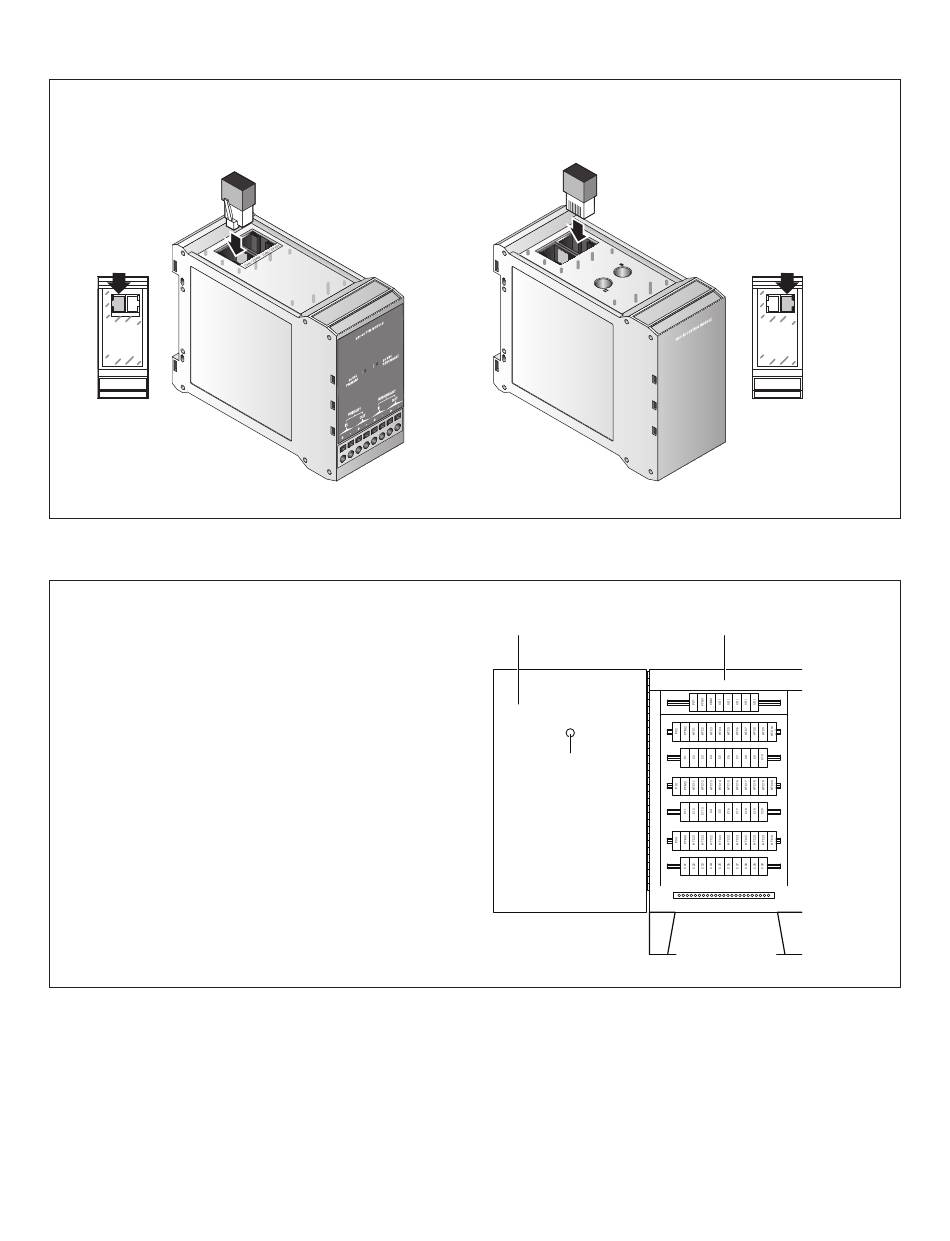

CAN-Bus Klemmenblock
An jedem Ende des 24 V-DC CAN-Busses ist ein Klemmenblock (beigefügt) erforderlich.
Weitere Einzelheiten siehe Anschlussdiagramm für den NGC-40 CAN-Bus.
CAN / TERM CAN / 24 VDC
PTM
Platine und NGC-40-BRIDGE in einem geeigneten Gehäuse unterbringen.*
1. Geeignetes Gehäuse vorsehen
Die NGC-40-BRIDGE muss zum Schutz der Elektronik in
einem Gehäuse untergebracht werden. Für Innenräume
muss das Gehäuse mindestens NEMA 1 entsprechen (NEMA
12 empfohlen). Für Außenanwendungen muss das Gehäuse
je nach Anforderungen NEMA 4 oder NEMA 4X entsprechen.
Hinweis: Die RAYCHEM NGC-40-BRIDGE ist für
Umgebungstemperaturen von –40 bis +65 °C (–40 °F bis
149 °F) ausgelegt. Liegt die Umgebungstemperatur nicht in
diesem Bereich, muss entweder eine Heizung und/oder ein
Kühlventilator im Gehäuse vorhanden sein.
2. Positionen für die NGC-40-BRIDGE auf der Platine
bestimmen.
Die NGC-40-BRIDGE sollte im hinteren Bereich der Platine
untergebracht werden. Die NGC-40-BRIDGE arbeitet
elektronisch und darf nicht an einer Stelle montiert werden,
an der sie starken magnetischen Feldern oder Vibrationen
ausgesetzt ist.
*US-Installationsweisen der Platine
6 | nVent.com
Klemmenblock
PTM
Klemmenblock
HTC/HTC3/IO
Bedienfeldtür
Alarmanzeige
HTC/HTC3/IO
Bedienfeld
TB
