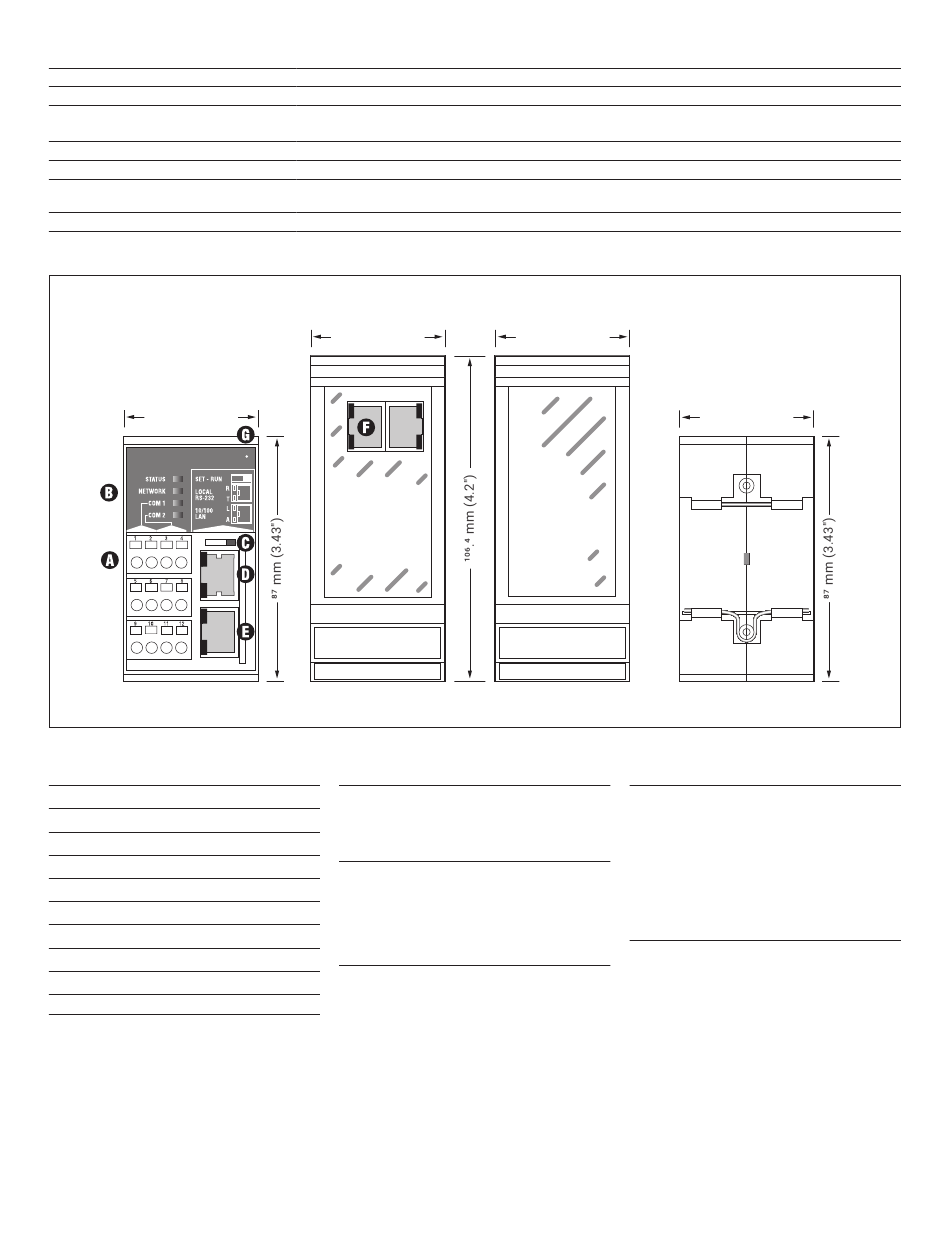

NGC-40 BRIDGE MODULE
Vorn
A. KABELKLEMMEN
Klemmen
Funktion
1
COM 1 (485) + Eingang
2
COM 1 (485) + Ausgang
3
COM 2 (485) + Eingang
4
COM 2 (485) + Ausgang
5
COM 1 (485) – Eingang
6
COM 1 (485) – Ausgang
7
COM 2 (485) – Eingang
8
COM 2 (485) – Ausgang
9 – 12
Nicht belegt
RESET, Konfiguration unterbrochen,
SET/RUN-Schieberegler vorn am Modul
Käfigklemmen, 0,5-2,5 mm2 (24 bis 12 AWG)
2x RJ-45, 1x Eingang, 1x Ausgang. Liefert CAN-Bussignale und +24 V-DC.
45,1 mm (1,78 in) breit x 87 mm (3,43 in) hoch x 106,4 mm (4,2 in) tief
45.¹ mm (1.78")
RESET
Oben
B. STATUS LEDS
STATUS: Zeigt den Modulstatus an
Grün
OK/Normal
Gelb
(blinkend) Konfigurationsmodus
Rot
(blinkend) Interner Fehler
NETZWERK: Zeigt CAN-Netzwerk-Aktivitäten
an
Aus
Kein Link erkannt
Grün
Link OK, Empfang von Datenpaketen
Gelb
Senden von Datenpaketen
Rot
(blinkend) Netzwerkfehler
COM: Zeigt COM1 & 2 (RS-485) Aktivität
Aus
Keine Aktivität
Grün
(blinkend) Empfang von
Datenpaket
Gelb
(blinkend) Senden von Datenpaket
C. KOMMUNIKATIONS-
SCHIEBEREGLER
45.¹ mm (1.78")
Unten
D. RS-232 PORT
STATUS: Zeigt den Status des RS-232
Ports an
Obere LED
Aus Keine Aktivität
Grün (blinkend) Empfang von Datenpaket
Untere LED
Aus Keine Aktivität
Gelb (blinkend) Senden von Datenpaket
E. ETHERNET PORT
STATUS: Zeigt den LAN-Status an
Obere LED
AUS
Kein LAN erkannt
Grün
EIN, LAN erkannt
Untere LED
AUS
Keine LAN-Aktivität
Gelb
(blinkend) LAN-Aktivität
(Datenpaket)
F. CAN-BUS/MODULHAUPTSCHALT ER
G. RESET-TASTE
45.¹ mm (1.78")
Hinten
