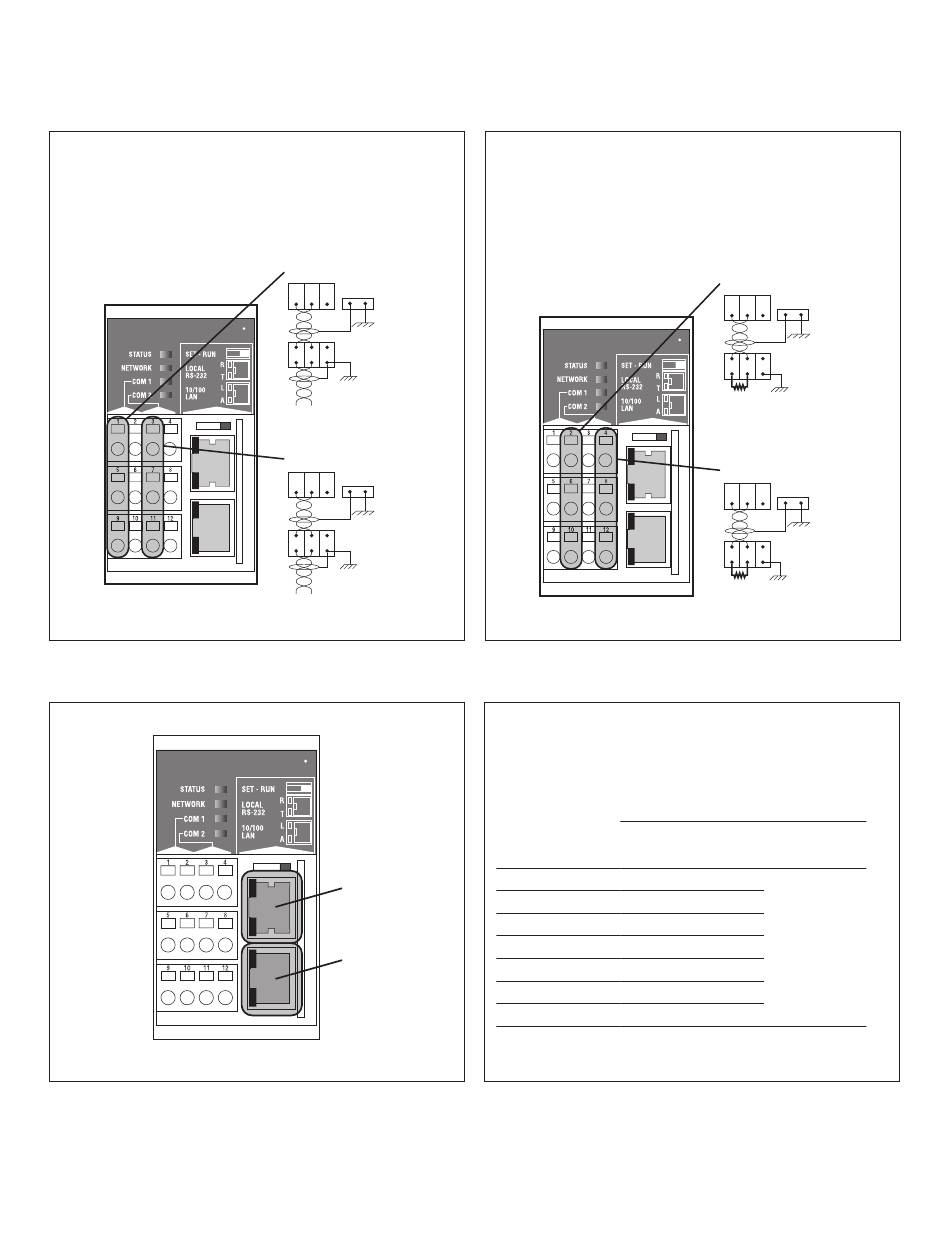

RS-485 ANSCHLUSSDIAGRAMME - EUROPÄISCHE ANSCHLUSSART
COM 1&2 Anschlüsse (Eingang)
Die Anschlüsse für Com 1 & Com 2 müssen an Klemmen
auf einer gemeinsamen Platine erfolgen. An den Klemmen
9 & 11 darf keine Erdung angeschlossen werden. Die
Abschirmungen am Klemmenblock müssen am Gehäuse als
Erdung angeschlossen werden. Die Abschirmung zwischen
Platine und BRIDGE muss an der Erdung angeschlossen
werden.
NGC-40 BRIDGE MODULE
Lokales RS-232 (COM 3) & Ethernet
NGC-40 BRIDGE MODULE
Earth grounding
Earth grounding
COM 1 In
COM 1 In
bar located at the
bar located at the
bridge module
bridge module
1 1
5 5
9 9
+ +
– –
RESET
Field
Field
terminal
terminal
block
block
+ +
– –
To upstream
To upstream
device
device
COM 2 In
COM 2 In
Earth grounding
Earth grounding
bar located at the
bar located at the
bridge module
bridge module
3 3
7 7
11
11
+ +
– –
+ +
– –
To upstream
To upstream
device
device
RESET
RS-232
RS-232
Local RS-232
Local RS-232
to Laptop
to Laptop
Ethernet
Ethernet
To upstream
To upstream
device
device
COM 1&2 Anschlüsse (Ausgang) und RS-485
Klemmenwiderstand
Die Anschlüsse für Com 1 & Com 2 müssen an Klemmen
auf einer gemeinsamen Platine erfolgen. An den Klemmen
10 & 12 darf keine Erdung angeschlossen werden. Die
Abschirmungen und 120 Ω Widerstände (enthalten) wie
gezeigt am Klemmenblock anbringen.
Die Abschirmung zwischen Platine und BRIDGE muss an der
Erdung angeschlossen werden.
NGC-40 BRIDGE MODULE
Schaltereinstellung RS-232
Benutzer-Interface - Konfigurationschaltung
Mit dem Schieber vorn am Modul kann die Brücke in einen
Konfigurationstatus für die Com-Ports geschaltet werden.
Siehe dazu folgende Tabelle:
Schalterposition
Brücken-
SET
Moduleinstellung
Konfigurationsmodus
Modbus address
1
Local RS-232
Protokoll
RTU
Datarate
9600 baud
Data-Bits
8
Stop-Bits
2
Parität
Keine Parität
Earth grounding
Earth grounding
COM 1 Out
COM 1 Out
bar located at the
bar located at the
bridge module
bridge module
6 6
10
10
2 2
+ +
– –
RESET
Field
Field
terminal
terminal
block
block
120 ohm
120 ohm
termination
termination
resistor
resistor
COM 2 Out
COM 2 Out
Earth grounding
Earth grounding
bar located at the
bar located at the
bridge module
bridge module
4 4
8 8
12
12
+ +
– –
120 ohm
120 ohm
termination
termination
resistor
resistor
RUN
Normaler
Betriebsmodus
Einstellungen
gemäß Nutzer-
konfiguration-
sparameter
nVent.com | 5
