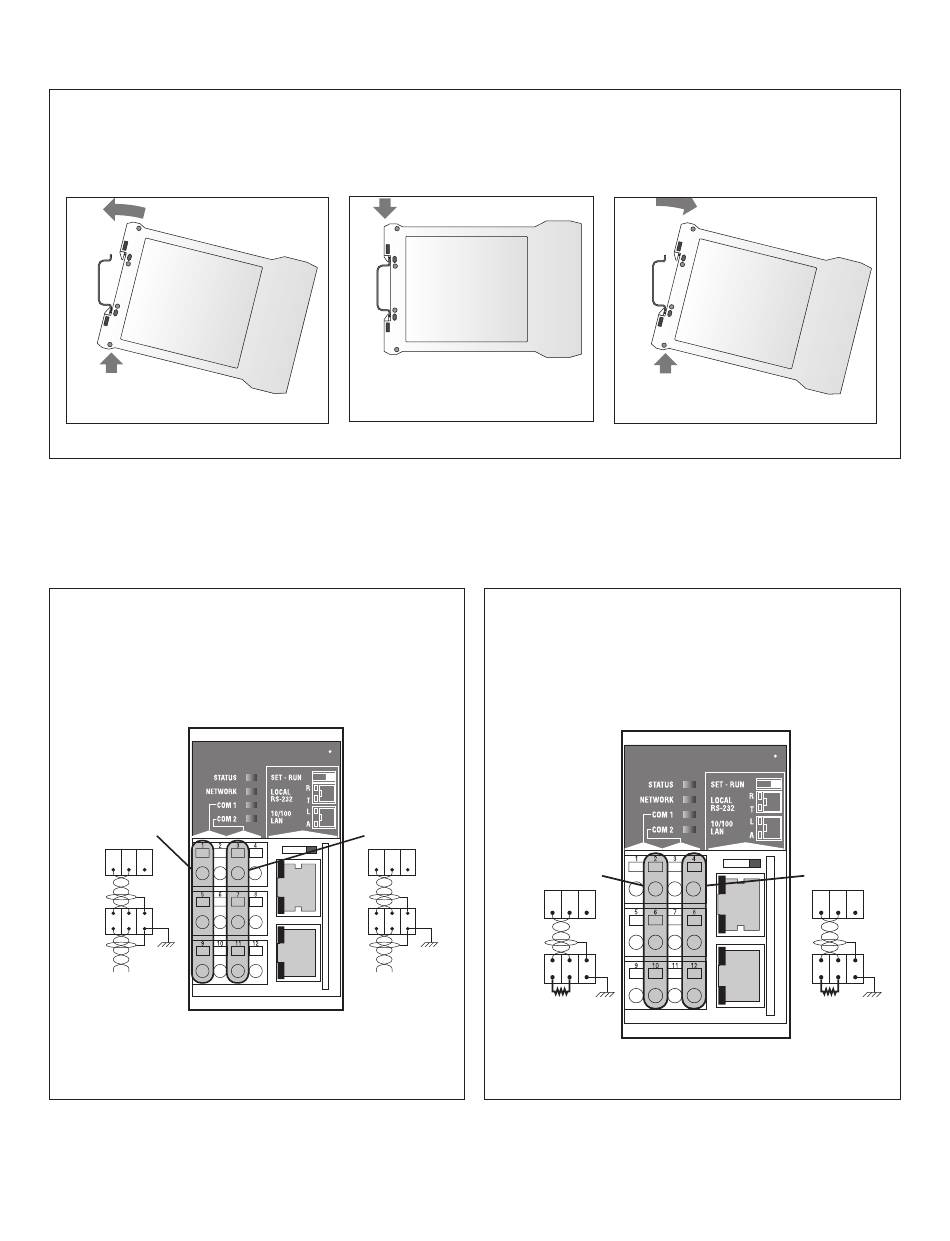

MONTAGE DER NGC-40-BRIDGE
Jede NGC-40-BRIDGE sitzt auf einer DIN 35 Schiene.
Montage: Modul hinten unten in die DIN-Schiene einsetzen und nach oben und innen
drücken, bis der Clip einrastet.
2
1
RS-485 ANSCHLUSSDIAGRAMME - US-ANSCHLUSSART
COM 1&2 Anschlüsse (Eingang)
Die Anschlüsse für Com 1 & Com 2 müssen an Klemmen
auf einer gemeinsamen Platine erfolgen. An den Klemmen
9 & 11 darf keine Erdung angeschlossen werden. Die
Abschirmungen am Klemmenblock müssen am Gehäuse als
Erdung angeschlossen werden.
COM 1 In
COM 1 In
1 1
5 5
9 9
+ +
– –
Field
Field
terminal
terminal
block
block
+ +
– –
To upstream
To upstream
device
device
4 | nVent.com
RESET
NGC-40 BRIDGE MODULE
COM 2 In
COM 2 In
3 3
7 7
11
11
+ +
– –
+ +
– –
To upstream
To upstream
device
device
Removal: Modul nach oben drücken, bis
der Clip ausrastet, dann das Modul in
Körperrichtung drehen.
1
COM 1&2 Anschlüsse (Ausgang) und RS-485
Klemmenwiderstand
Die Anschlüsse für Com 1 & Com 2 müssen an Klemmen
auf einer gemeinsamen Platine erfolgen. An den Klemmen
10 & 12 darf keine Erdung angeschlossen werden. Die
Abschirmungen und 120 Ω Widerstände (enthalten) wie
gezeigt am Klemmenblock anbringen.
COM 1 Out
COM 1 Out
6 6
10
10
2 2
+ +
– –
Field
Field
terminal
terminal
block
block
120 ohm
120 ohm
termination
termination
resistor
resistor
2
RESET
NGC-40 BRIDGE MODULE
COM 2 Out
COM 2 Out
4 4
8 8
+ +
– –
120 ohm
120 ohm
termination
termination
resistor
resistor
12
12
