Consignes de montage

Becs-de-cane
croisés
Serrure
Porte

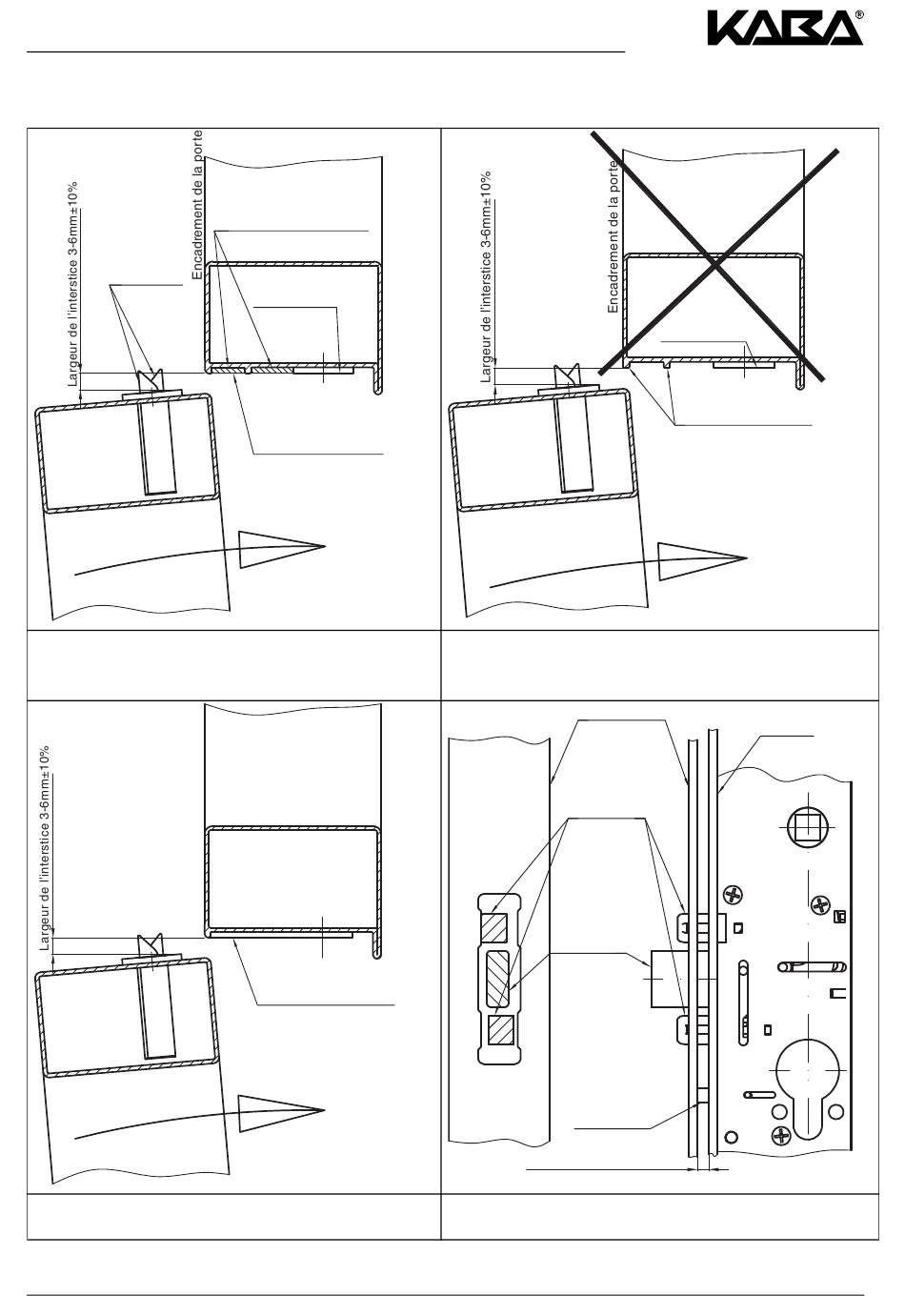

Gâche correctement installée : les becs-de-
cane croisés doivent entrer dans la gâche grâce
à des surfaces lisses et arrondies.
Serrure
Porte
Solution avec gâche spéciale
- 20 -
Les espaces vides du
profil doivent être comblés
Gâche
Veiller à ce que la
surface d'entrée soit lisse
Encadrement de la porte
Il est possible de réduire
la largeur de la gâche
spéciale. A commander
séparément en cas
de besoin.
Dok-Nr. kauloc601 - 2013-02
Serrure
Porte
Gâche mal installée : elle ne remplit pas sa fonc-
tion.
Gâche
Becs-de-cane
croisés
Le pêne dormant
doit fonctionner
librement
Bec-de-cane
commandé
Largeur de l'interstice
3-6mm±10%
Position des becs-de-cane croisés et du pêne
dormant dans la gâche
Gâche
Le pêne dormant ne
pénètre pas dans la gâche
et ne remplit pas sa fonction
Serrure
