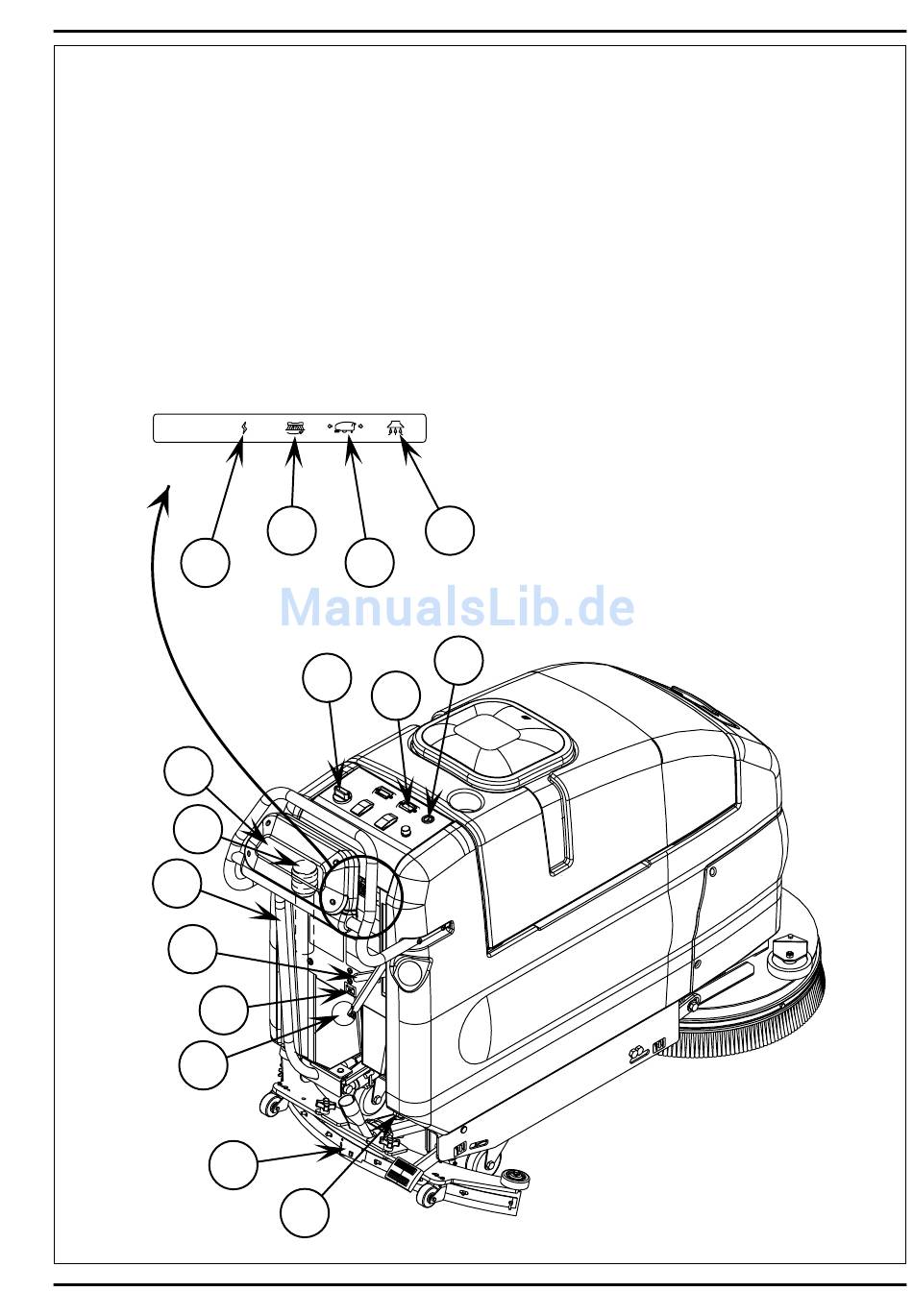

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT
Beim Lesen dieses Handbuchs werden Ihnen gelegentlich fettgedruckte Zahlen in Klammern begegnen - z. B. (2). Diese Zahlen weisen auf ein auf dieser Seite
abgebildetes Teil hin. Wann immer es nötig sein sollte, blättern Sie bitte an diese Seite zurück, um die Platzierung einer im Text erwähnten Komponente genau
festzulegen.
1
Einfüllstutzen des Lösungsmitteltanks
2
Abdeckung des Auffangbehälters
3
Saug- / Absaugleistenhebel
4
Pedal zum Heben / Senken der Bürste(n)
5
Antriebspaddel
6
Ablassschlauch des Lösungsmitteltanks / Füllstandanzeiger
7
Ablassschlauch des Auffangbehälters
8
Einstellknopf der Absaugleiste
9
Riegel des Absaugleistenwischblattes
10
Absaugleiste
11
Batterie-Ladeanschluss
12
Batterie-Zustandsanzeiger
13
Stundenzähler
19
5
7
6
23
11
3
9
21
20
22
18
16
13
8
FORM NO. 56041460 - ConvertaMAX
14
Schalter für die Lösungsmittelzufuhr, 'Ein' (ON) - 'Kurzzeitig Ein'
(Momentary ON) - 'Aus' (OFF)
15
Schalter zum Entfernen der Bürste(n)
16
Einstellknopf für die Lösungsmittelzufuhr
17
Einstellknopf für die Geschwindigkeitsbegrenzung
18
Hauptschlüsselschalter
19
Automatsicherung - Hilfsstromkreis
20
Automatsicherung - Sauggebläsemotor
21
Automatsicherung - Bürstenmotor
22
Automatsicherung - Radantrieb
23
Hebel für den Bürstendruck
24
Bürstenabdeckung
25
Bediener-Steuerhandgriff
™
20, 26 / BA 550, BA 650 - 11
