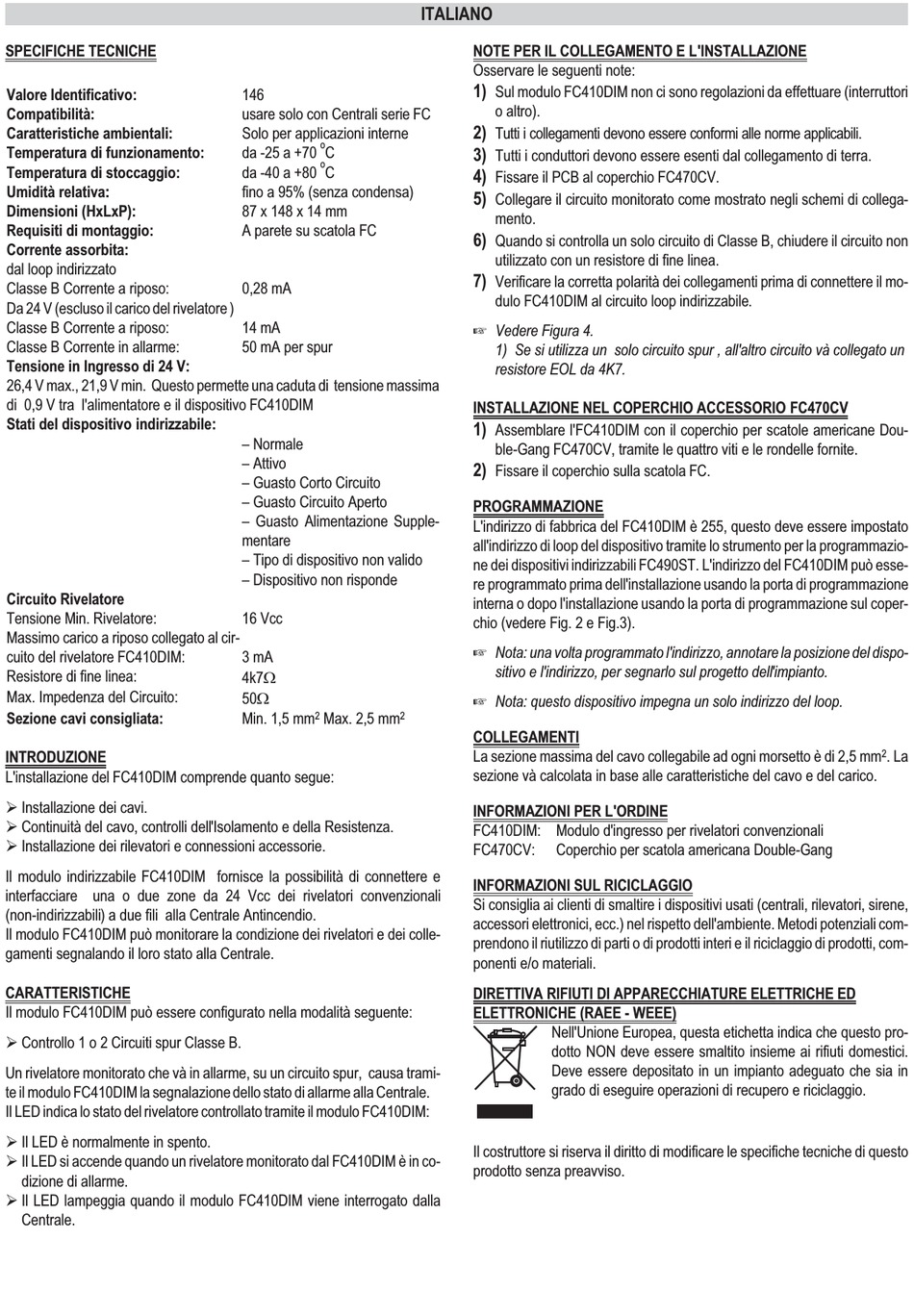

SPECIFICHE TECNICHE
Valore Identificativo:
Compatibilità:
Caratteristiche ambientali:
Temperatura di funzionamento:
Temperatura di stoccaggio:
Umidità
relativa:
Dimensioni (HxLxP):
Requisiti di montaggio:
Corrente assorbita:
dal loop indirizzato
Classe B Corrente a riposo:
Da 24 V (escluso il carico del rivelatore )
Classe B Corrente a riposo:
Classe B Corrente in allarme:
Tensione in Ingresso di 24 V:
26,4 V max., 21,9 V min. Questo permette una caduta di tensione massima
di 0,9 V tra l'alimentatore e il dispositivo FC410DIM
Stati del dispositivo indirizzabile:
Circuito Rivelatore
Tensione Min. Rivelatore:
Massimo carico a riposo collegato al cir-
cuito del rivelatore FC410DIM:
Resistore di fine linea:
Max. Impedenza del Circuito:
Sezione cavi consigliata:
INTRODUZIONE
L'installazione del FC410DIM comprende quanto segue:
Ø Installazione dei cavi.
Ø Continuità del cavo, controlli dell'Isolamento e della Resistenza.
Ø Installazione dei rilevatori e connessioni accessorie.
Il modulo indirizzabile FC410DIM fornisce la possibilità di connettere e
interfacciare una o due zone da 24 Vcc dei rivelatori convenzionali
(non-indirizzabili) a due fili alla Centrale Antincendio.
Il modulo FC410DIM può monitorare la condizione dei rivelatori e dei colle-
gamenti segnalando il loro stato alla Centrale.
CARATTERISTICHE
Il modulo FC410DIM può essere configurato nella modalità seguente:
Ø Controllo 1 o 2 Circuiti spur Classe B.
Un rivelatore monitorato che và in allarme, su un circuito spur, causa trami-
te il modulo FC410DIM la segnalazione dello stato di allarme alla Centrale.
Il LED indica lo stato del rivelatore controllato tramite il modulo FC410DIM:
Ø Il LED è normalmente in spento.
Ø Il LED si accende quando un rivelatore monitorato dal FC410DIM è in co-
dizione di allarme.
Ø Il LED lampeggia quando il modulo FC410DIM viene interrogato dalla
Centrale.
146
usare solo con Centrali serie FC
Solo per applicazioni interne
o
da -25 a +70
C
o
da -40 a +80
C
fino a 95% (senza condensa)
87 x 148 x 14 mm
A parete su scatola FC
0,28 mA
14 mA
50 mA per spur
– Normale
– Attivo
– Guasto Corto Circuito
– Guasto Circuito Aperto
– Guasto Alimentazione Supple-
mentare
– Tipo di dispositivo non valido
– Dispositivo non risponde
16 Vcc
3 mA
4k7W
50W
Min. 1,5 mm
2
Max. 2,5 mm
2
ITALIANO
NOTE PER IL COLLEGAMENTO E L'INSTALLAZIONE
Osservare le seguenti note:
1)
Sul modulo FC410DIM non ci sono regolazioni da effettuare (interruttori
o altro).
2)
Tutti i collegamenti devono essere conformi alle norme applicabili.
3)
Tutti i conduttori devono essere esenti dal collegamento di terra.
4)
Fissare il PCB al coperchio FC470CV.
5)
Collegare il circuito monitorato come mostrato negli schemi di collega-
mento.
6)
Quando si controlla un solo circuito di Classe B, chiudere il circuito non
utilizzato con un resistore di fine linea.
7)
Verificare la corretta polarità dei collegamenti prima di connettere il mo-
dulo FC410DIM al circuito loop indirizzabile.
+
Vedere Figura 4.
1) Se si utilizza un solo circuito spur , all'altro circuito và collegato un
resistore EOL da 4K7.
INSTALLAZIONE NEL COPERCHIO ACCESSORIO FC470CV
1)
Assemblare l'FC410DIM con il coperchio per scatole americane Dou-
ble-Gang FC470CV, tramite le quattro viti e le rondelle fornite.
2)
Fissare il coperchio sulla scatola FC.
PROGRAMMAZIONE
L'indirizzo di fabbrica del FC410DIM è 255, questo deve essere impostato
all'indirizzo di loop del dispositivo tramite lo strumento per la programmazio-
ne dei dispositivi indirizzabili FC490ST. L'indirizzo del FC410DIM può esse-
re programmato prima dell'installazione usando la porta di programmazione
interna o dopo l'installazione usando la porta di programmazione sul coper-
chio (vedere Fig. 2 e Fig.3).
+
Nota: una volta programmato l'indirizzo, annotare la posizione del dispo-
sitivo e l'indirizzo, per segnarlo sul progetto dell'impianto.
+
Nota: questo dispositivo impegna un solo indirizzo del loop.
COLLEGAMENTI
La sezione massima del cavo collegabile ad ogni morsetto è di 2,5 mm
sezione và calcolata in base alle caratteristiche del cavo e del carico.
INFORMAZIONI PER L'ORDINE
FC410DIM: Modulo d'ingresso per rivelatori convenzionali
FC470CV:
Coperchio per scatola americana Double-Gang
INFORMAZIONI SUL RICICLAGGIO
Si consiglia ai clienti di smaltire i dispositivi usati (centrali, rilevatori, sirene,
accessori elettronici, ecc.) nel rispetto dell'ambiente. Metodi potenziali com-
prendono il riutilizzo di parti o di prodotti interi e il riciclaggio di prodotti, com-
ponenti e/o materiali.
DIRETTIVA RIFIUTI DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE (RAEE - WEEE)
Nell'Unione Europea, questa etichetta indica che questo pro-
dotto NON deve essere smaltito insieme ai rifiuti domestici.
Deve essere depositato in un impianto adeguato che sia in
grado di eseguire operazioni di recupero e riciclaggio.
Il costruttore si riserva il diritto di modificare le specifiche tecniche di questo
prodotto senza preavviso.
